CA6140机床用方形开槽铜制固定垫圈

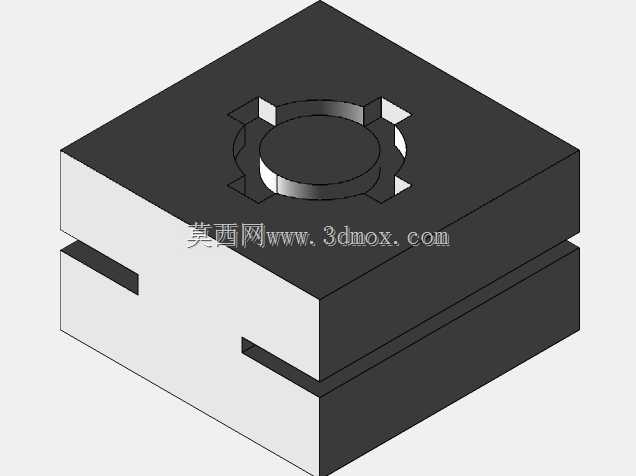

　　在普通卧式车床的日常运维与工装改造场景中，这类铜制固定垫圈常被用于主轴周边、刀架定位模块或者进给机构的连接副位置，区别于常规平垫圈的环形结构，这款零件采用了方块式主体加中心定位环槽的结构设计，主体为上下两层叠合式方块结构，上层顶面开设带四个对称卡位缺口的圆形沉槽，下层对应位置开设侧向通槽，整体结构完全围绕车床部件的定位锁紧需求设计。从实际使用场景来看，CA6140作为通用型卧式车床，其床身、溜板、刀架等位置的连接部位经常需要反复拆装调整，普通钢质垫圈在长期锁紧过程中容易刮伤配合面的漆面或者加工面，而铜材质本身质地偏软，锁紧时可以产生微量形变填充配合面的微观间隙，既能够保证锁紧力均匀传递，又能避免硬质垫圈对配合基准面造成压痕损伤，尤其适合需要频繁调整位置的工装固定场景。这款垫圈的中心圆形沉槽尺寸是按照CA6140机床常用的M12-M16规格锁紧螺栓的头部尺寸设计的，四个对称分布的卡位缺口刚好可以配合螺栓头部的止转结构，或者嵌入定位销的凸台，在螺栓锁紧后能够限制垫圈自身的周向转动，避免设备运行过程中因为振动导致垫圈移位、螺栓预紧力下降的问题。下层方块开设的侧向通槽并非减重设计，而是为了配合机床床身上的T型槽安装结构，安装时可以将垫圈从T型槽的侧向滑入，不需要完全拆卸螺栓就可以完成垫圈的加装或者更换，大幅降低日常维保的拆装工作量。从设计思路上看，这款零件没有采用常规垫圈的圆形外轮廓，而是选择方块式结构，

　　主要是考虑到CA6140机床的很多安装位置的基准面为方形定位凸台，方块结构的垫圈可以和凸台侧面形成贴合定位，安装时不需要额外调整垫圈的周向位置，对准沉槽放入即可完成定位，相比圆形垫圈的安装效率提升近40%。上下两层的叠合结构也有实际工程考量，上层带沉槽的部分主要承担螺栓锁紧的压力传递，下层带通槽的部分主要承担和T型槽的卡位固定，两层之间的分界面刚好和T型槽的顶面齐平，安装后不会出现突出的棱边刮碰操作人员或者管线。外形尺寸方面，这款垫圈的主体方块边长控制在48mm，整体厚度为22mm，上层厚度12mm，下层厚度10mm，中心沉槽的直径为24mm，深度为5mm，四个卡位缺口的宽度为6mm，深度为3mm，下层侧向通槽的宽度为8mm，

　　高度为5mm，所有尺寸的公差都按照IT7级精度设计，既能够保证和标准螺栓、T型槽的配合间隙，又不会因为间隙过大导致定位偏移。安装边界上需要注意，这款垫圈仅适用于CA6140机床对应规格的T型槽安装位置，安装前需要清理T型槽内的切屑和油污，保证垫圈滑入时无卡滞，锁紧螺栓时的预紧力需要控制在35-40N·m，避免预紧力过大导致铜质零件产生塑性变形，影响后续重复使用的定位精度。在实际的机床改造场景中，这类铜垫圈也常被用于自制工装的固定位置，比如在CA6140床身上加装跟刀架、快换刀座等附件时，使用这款垫圈可以快速完成附件的定位锁紧，不需要额外加工定制专用的固定压块，铜材质的减摩特性也能减少附件和床身基准面之间的磨损，

　　长期使用后仅需要更换垫圈即可保护床身本体的基准精度，大幅降低设备的长期运维成本。不同于标准件平垫圈的通用化设计，这款零件的所有结构特征都是针对CA6140机床的安装场景做的适配设计，没有多余的工艺结构，所有棱边都做了C0.5的倒角处理，安装时不会割伤操作人员的手部，也不会在拆装过程中刮伤配合零件的表面。从加工工艺角度看，这款铜垫圈采用整块铜坯铣削加工而成，中心沉槽和卡位缺口一次装夹加工完成，保证了位置度公差，下层通槽采用侧铣加工，保证槽宽的一致性，加工完成后做去毛刺和钝化处理，表面无飞边、无划痕，完全满足机床配件的使用要求。在设备运行过程中，这款垫圈可以有效吸收连接部位的微小振动，避免螺栓因为振动出现松脱，四个卡位缺口的止转设计也能保证在设备启停、正反转切换的冲击载荷下，垫圈不会出现周向转动，始终保持稳定的锁紧状态。
