CA6140车床用带颈凸缘法兰结构设计

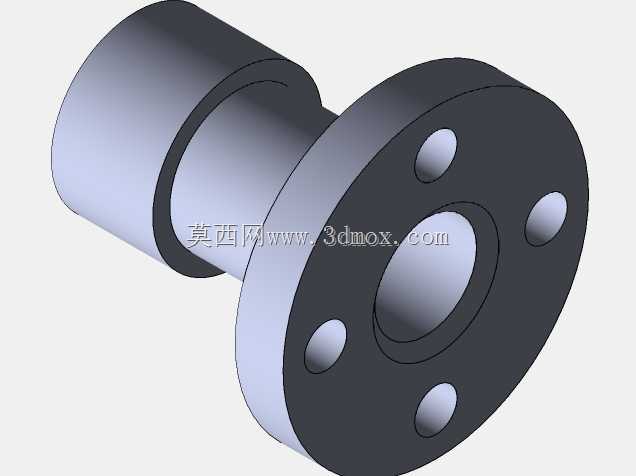

　　在普通卧式车床的液压润滑回路、冷却介质输送管路的布设环节，这类带颈凸缘法兰是管路对接定位的核心连接零件，主要承担CA6140车床床身内部油路、冷却管路与外部供油供液单元的刚性对接任务，区别于平焊法兰的结构形式，带颈的结构设计能大幅降低管路对接处的应力集中系数，适配车床运行过程中产生的持续振动工况，避免长期运行后对接面出现渗漏、连接螺栓松动的问题。从结构设计逻辑来看，该法兰采用一体式带颈结构，颈部与对接管路的插接段做了同轴度公差约束，插接段外径与对接管路的内径采用H7/h6的间隙配合，装配时可直接插入管路端部实现径向定位，无需额外的导向工装就能保证对接的同轴度，降低现场装配的找正难度。法兰盘端面上均匀布设4个螺栓过孔，

　　孔位的分度圆直径与对接端法兰的孔位完全匹配，过孔直径比配套连接螺栓的公称直径大1mm，可抵消少量的加工位置误差，避免装配时螺栓无法穿入的问题；法兰中心的通孔为介质流通通道，孔径与对接管路的通径保持一致，无变径结构，能减少介质流经时的局部阻力损失，保证润滑、冷却介质的输送效率。从安装边界尺寸来看，颈部插接段的长度根据车床管路的壁厚设计，插入管路后可通过焊接或者卡压的方式实现与管路的固定，法兰盘的厚度根据公称压力等级核算，满足1.6MPa工作压力下的强度要求，法兰密封面采用突面形式，装配时搭配耐油橡胶垫片即可实现端面密封，适配车床润滑系统的矿物油介质、冷却系统的水基切削液介质的密封需求。在实际车床运维场景中，

　　这类法兰的损坏形式多为密封面划伤、螺栓孔变形，建模时严格还原了各部位的倒角、圆角细节，比如法兰盘与颈部衔接处做了R3的过渡圆角，避免应力集中导致的根部断裂，螺栓孔的两端都做了C1的倒角，去除加工毛刺的同时，也能引导螺栓顺利穿入，密封面的表面粗糙度要求控制在Ra3.2以内，建模时对密封面的平面度公差做了对应约束，保证装配后密封垫片的受压均匀。这类法兰除了应用在CA6140车床的管路系统中，也可适配同类型普通卧式车床的同类管路对接场景，结构形式简单，加工难度低，采用普通45号钢即可加工制造，加工完成后做发黑处理就能满足车床内部的防锈需求，无需额外的表面镀层处理，兼顾了使用性能与加工成本。建模过程中优先保证各配合面的尺寸精度，

　　尤其是插接段的外径尺寸、法兰端面与颈部轴线的垂直度公差，这两个参数直接决定了装配后的管路同轴度与密封性能，若垂直度超差，装配后法兰对接面会出现偏斜，导致密封垫片局部受压不足，运行过程中容易出现介质渗漏的问题；螺栓孔的位置度公差控制在0.2mm以内，保证与对接法兰的孔位对齐，避免强行穿入螺栓导致的附加装配应力。在车床的装配流程中，这类法兰的安装工序一般安排在管路预组装阶段，先将法兰颈部与管路端部焊接固定，待焊接应力消除后再整体装配到床身的对应位置，紧固连接螺栓时采用对角分次紧固的方式，保证密封面的压力均匀，避免单次单侧紧固导致的法兰偏斜。
