0805规格贴片发光二极管封装三维建模

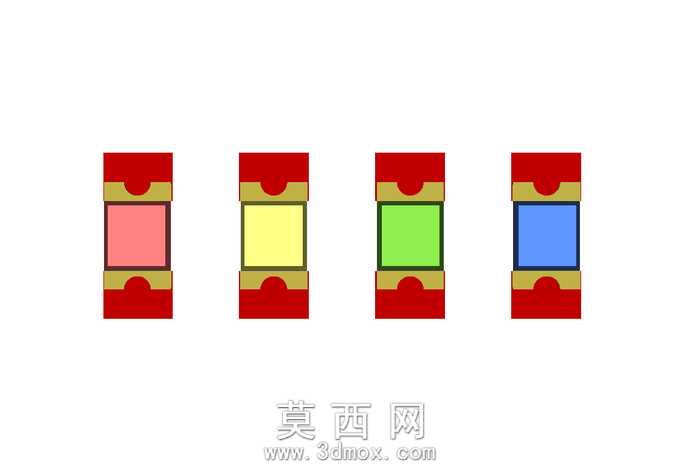

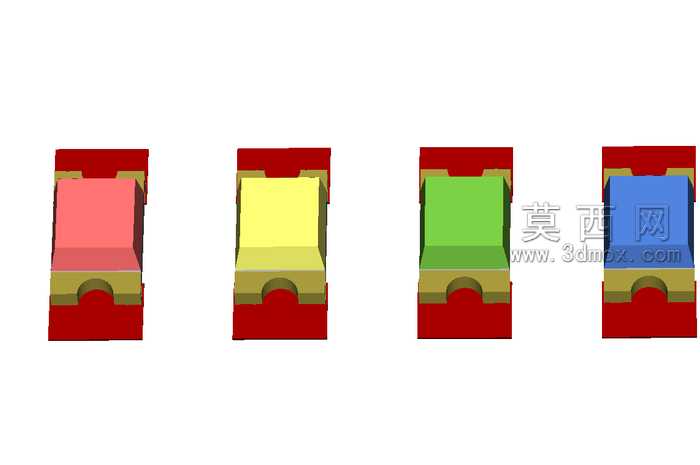

本次建模围绕0805规格表贴发光二极管的标准封装尺寸展开，严格遵循CHIPLED的行业通用封装规范完成全参数化三维构建，建模过程中精准还原了该类贴片LED的核心结构特征：主体塑封基体采用标准0805封装的长宽厚尺寸比例，两端金属电极区域做了精准的尺寸卡位，电极表面的镀层质感通过材质参数调整还原真实金属哑光效果，中间发光区分别对应红、黄、绿、蓝四种常规发光色彩做了差异化的半透明材质设置，能够直观呈现不同发光色号的0805LED外观差异。建模时重点把控了贴片元件的装配适配特征，电极的焊接端面做了符合SMT贴装工艺要求的倒角处理，避免尖锐棱角不符合实际生产的元件形态，塑封本体的边缘做了微小的圆弧过渡，还原真实注塑成型元件的边角特征。材质渲染阶段，红色塑封基体采用高饱和度的哑光红塑料材质，金属电极部分调整为带微弱反光的镀锡金属质感，中间发光胶体部分根据不同光色设置对应的半透明透光材质，在渲染光效下能够模拟出LED发光区的通透质感，同时保留封装胶体的磨砂边缘特征，避免过度通透偏离真实元件的视觉效果。结构设计上完全对齐KiCad元件库中对应0805LED的封装尺寸标准，确保模型可直接用于PCB布局的三维预览、电子产品结构装配干涉检查等场景，四个不同光色的模型采用统一的封装基底结构，仅替换中间发光区的材质色彩，既保证了同规格元件的尺寸一致性，又能清晰区分不同发光色号的产品差异。建模全程规避了非标准的自定义结构，所有尺寸参数均参考行业通用的0805贴片LED规格书设定，电极的宽度、塑封体的高度、发光区的居中位置都经过反复校准，确保模型和实物元件的尺寸误差控制在建模允许的公差范围内，能够满足电子类产品三维装配演示、PCB设计辅助校验、电子元件科普展示等多场景的使用需求。
