适配CA6140车床的可3D打印滚珠轴承结构

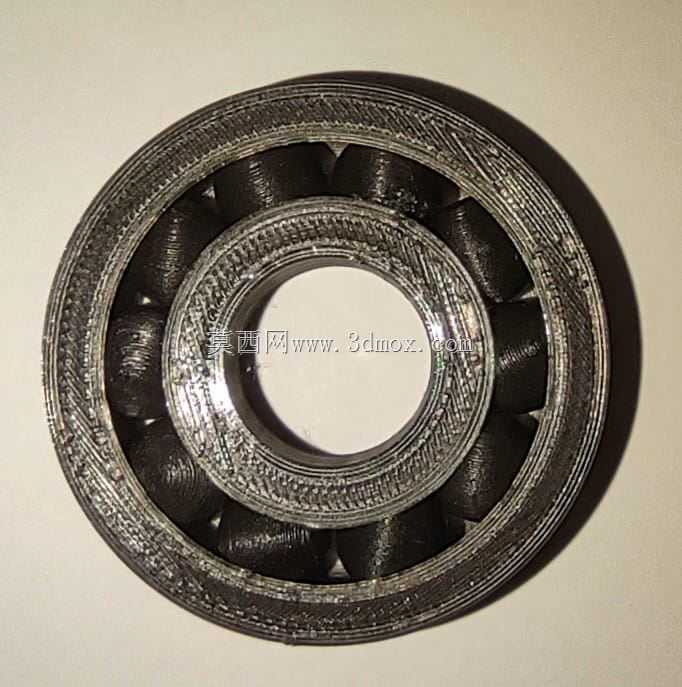

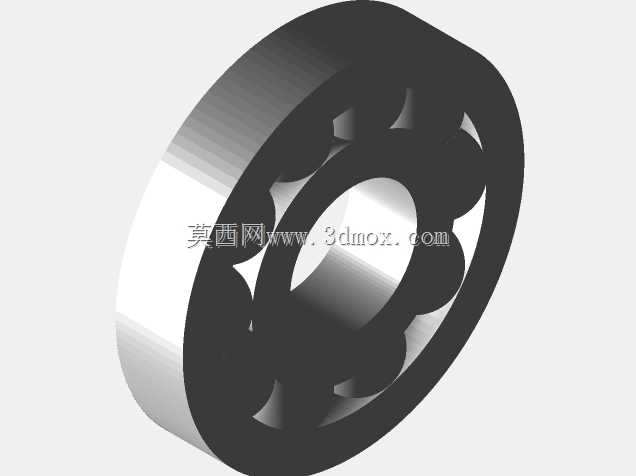

　　在普通卧式车床的进给传动与主轴辅助支撑场景中，这类适配CA6140机型的滚珠轴承，主要承担径向载荷传递、降低转动副摩擦阻力的作用，日常设备维护中遇到原厂备件采购周期长、教学演示需要快速制作样件的场景时，可直接通过熔融沉积成型工艺完成实体制作。从结构设计逻辑来看，该轴承采用内外圈分离式滚道构型，滚动体均匀排布在保持架的定位槽内，滚道曲率与滚动体球面曲率保持合理的密合度，既保证转动过程中滚动体不会出现卡滞、窜动，也能控制接触应力在工程塑料的许用范围内。考虑到FDM3D打印的工艺特性，设计时特意将滚动体与内外圈的配合间隙预留了0.2mm的层厚补偿量，打印时采用PETG耗材，启用网格状支撑结构，针对滚动体与滚道接触的水平接触面，

　　特意设置了球底贴板的打印摆放姿态，避免悬空结构出现塌边、层间结合力不足的问题，打印完成后去除支撑即可手动转动验证顺滑度，无需额外的二次精加工。从安装边界来看，该轴承的外圈外径、内圈内径尺寸完全匹配CA6140车床对应安装位的轴径与轴承座孔公差，安装时可采用常温压装方式，无需加热轴承座或冷却轴颈，因为PETG材料本身具备一定的形变余量，压装过程中不会出现内圈涨裂、外圈崩边的问题。实际应用中，这类3D打印的轴承更多用于设备维修的临时替代、教学实训的结构演示、非核心载荷部位的长期使用，不适合主轴高速重载的核心传动位置，毕竟工程塑料的耐磨性能、高温稳定性与轴承钢存在客观差距，但在进给箱的低速传动副、操作机构的转动支撑位置，

　　完全可以满足使用需求，甚至在一些定制化的小型自动化设备改造中，也可以直接借用该结构尺寸，调整滚道直径、滚动体数量来适配不同的安装空间。设计过程中特意规避了传统金属轴承需要复杂磨削加工的工艺要求，所有结构特征都适配FDM打印的成型极限，没有小于0.4mm的细微特征，保持架的连接筋厚度设置为1.5mm，既保证足够的结构强度，也不会在打印时出现填充不足的问题，内外圈的挡边高度刚好覆盖滚动体的1/3直径，既防止滚动体脱出，也不会增加不必要的转动摩擦阻力。在实际选型替换时，需要注意安装位的径向跳动公差要求，如果是用于转速超过300rpm的传动位置，可以适当增加内外圈的壁厚，提升整体结构刚性，也可以在打印时调整填充率到80%以上，

　　降低受力形变带来的精度损失。不同于标准件库中直接调取的金属轴承模型，这个结构完全针对3D打印工艺做了适配优化，没有多余的倒角、退刀槽等金属加工必需的工艺特征，所有曲面过渡都做了打印友好的圆角处理，避免打印过程中出现应力集中导致的层间开裂。日常设备维护中，遇到原厂轴承缺货、需要快速恢复设备低载荷部位功能的场景，直接打印该轴承即可完成替换，整个制作周期不超过2小时，成本仅为原厂金属轴承的几十分之一，对于教学场景来说，学生可以直接打印组装，直观理解滚珠轴承的内部结构、滚动体的排布逻辑、滚道的受力特点，比单纯看二维图纸、三维模型的教学效果更好。在结构验证环节，打印完成的样件可以直接装到设备上进行空载试运转，检查转动是否顺滑、有没有异常卡顿，如果出现局部卡滞，只需要用细砂纸打磨对应位置的滚道接触面即可，不需要复杂的装配调整。
