这类带加强筋的支撑立柱结构,在机床周边辅具、工业生产线架体、重型设备承重支撑场景中应用十分广泛,很多时候设备的上层安装平台、操作工位架体、管线排布支架都需要这类结构做竖向承重传递,区别于一体式铸造成型的支撑座,这种焊接组合式的结构加工门槛更低,生产周期更短,针对小批量定制化的设备搭建场景适配性更强。

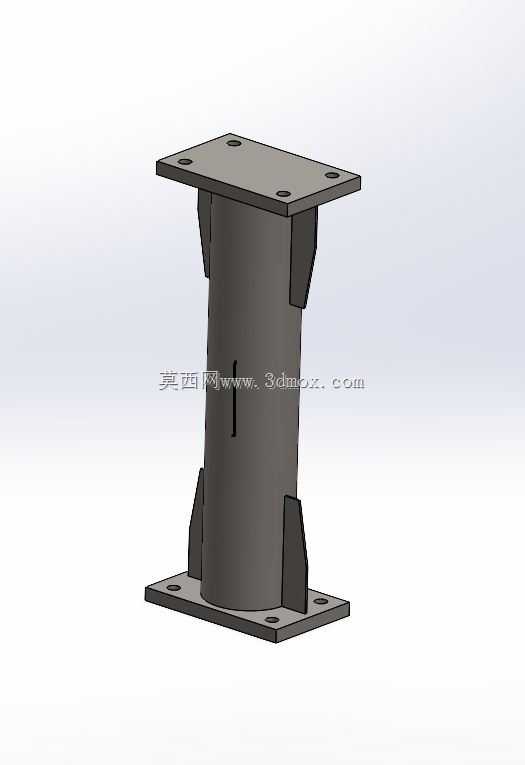

从实际使用的功能逻辑来看,这个结构核心作用是完成竖向载荷的稳定传递,上下两块带安装孔的法兰板分别对接底部安装基面和上部承载平台,中间的圆柱筒体作为主要的竖向传力构件,承担绝大部分的轴向压力,而分布在筒体与上下法兰板衔接位置的三角形加强筋,核心是解决法兰板与筒体衔接位置的应力集中问题——很多没有加加强筋的立柱结构,在承受偏载载荷的时候,法兰板和筒体的焊缝位置很容易出现应力撕裂,尤其是设备运行过程中存在振动、周期性载荷波动的场景,加强筋的存在可以大幅提升衔接位置的抗弯折、抗疲劳性能,避免法兰板在长期受力后出现翘曲变形,导致上部安装的设备水平度失准。

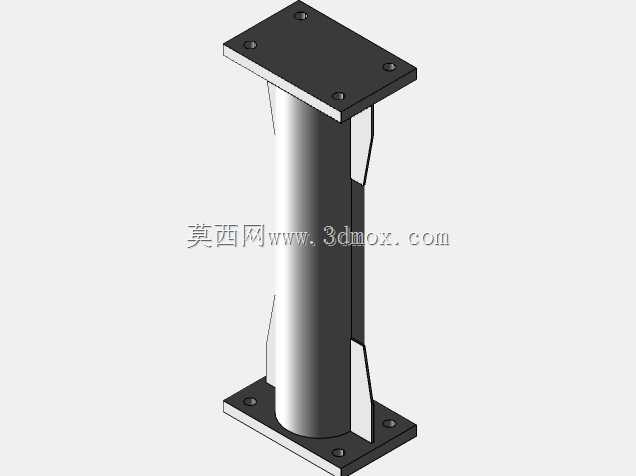

设计这类结构的时候,首先要明确安装边界的尺寸约束,这个结构总高度为756mm,上下法兰板的尺寸分别为250mm、180mm,对应的安装孔位需要提前和对接的基面、上部平台的孔位做匹配,避免现场安装的时候出现孔位错位无法装配的问题。中间筒体的壁厚选择需要结合实际承载的载荷做核算,常规的轻型设备支撑选用3-5mm壁厚的钢管即可满足承重需求,如果是承载重型设备或者存在较大冲击载荷的场景,需要适当提升筒体壁厚,同时加大加强筋的厚度与焊接坡口尺寸,保证焊缝的熔深足够。加强筋的布置采用周向均匀分布的方式,一共设置八块三角筋,上下各四块,分别对应法兰板的四个安装孔位附近,这样可以直接把安装孔位置的点载荷通过筋板传递到筒体上,避免法兰板在螺栓锁紧的位置出现局部凹陷变形。

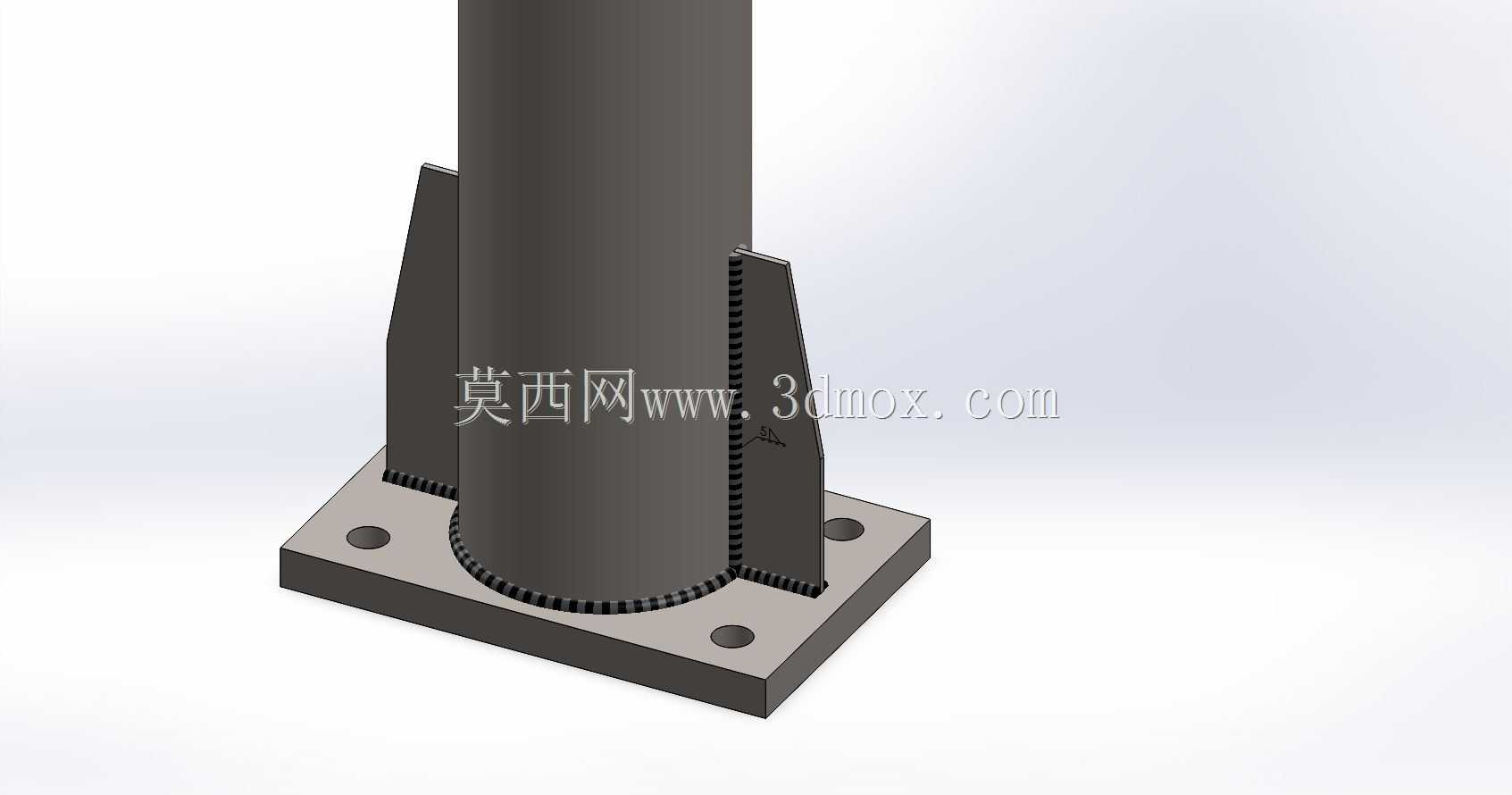

在实际加工装配的过程中,这类焊接结构需要注意焊接变形的控制,焊接前要先做工装定位,把上下法兰板和筒体的同轴度、法兰板与筒体的垂直度找正后再做定位焊,焊接加强筋的时候要采用对称焊接的顺序,避免单侧焊接热量集中导致筒体出现弯曲变形,焊接完成后需要对焊缝位置做打磨处理,去除焊渣和焊接飞溅,必要的时候还要做去应力退火,避免后续使用过程中焊接残余应力释放导致结构变形。上下法兰板的安装孔一般采用通孔设计,装配的时候配合螺栓、平垫和弹垫完成锁紧,如果是需要经常拆装的场景,也可以在法兰板上焊接螺母,提升装配效率。
这类结构相比型材焊接的方管立柱,圆柱筒体的抗扭性能更好,在承受一定水平方向切向力的时候,应力分布更均匀,不会出现方管棱角位置的应力集中问题,同时圆柱外形的防护处理更方便,不管是喷漆还是喷塑,表面都更容易做到均匀覆盖,防腐性能更稳定。在很多机床的外围防护架体、物料输送线的中间支撑、检测设备的基座支撑场景中,这种结构都可以根据实际的高度需求、承载需求做参数调整,只需要更换对应长度的筒体、匹配尺寸的法兰板和对应厚度的加强筋,就可以快速衍生出适配不同场景的支撑结构,设计复用性很强,不需要每次都重新做完整的结构力学核算,只需要针对极限载荷做简单校核即可投入生产。
现场安装的时候,底部法兰板需要和预埋的安装基面或者设备机架的安装面贴合紧密,如果基面存在平面度误差,可以在法兰板和基面之间加调整垫片,保证立柱的垂直度满足要求,再锁紧固定螺栓,上部平台安装完成后需要复测水平度,避免因为立柱安装倾斜导致上部设备运行出现卡滞、磨损不均的问题。对于存在振动的使用场景,还可以在底部法兰板和安装基面之间加装橡胶减震垫,阻隔振动的传递路径,提升整体结构的运行稳定性。
