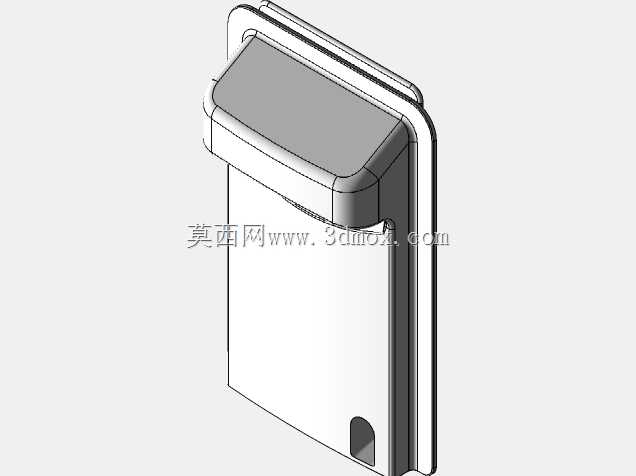

CA6140车床调节操作手柄结构设计

　　在普通卧式车床的日常操作场景里，进给量调节、主轴转速切换、走刀方向控制都离不开操作手柄这类人机交互执行部件，这款适配CA6140车床的调节器手柄，正是针对车床床头箱调节工位的操作需求设计的结构件。从实际使用场景来看，车床操作人员在加工过程中需要频繁切换调节参数，手柄的握持舒适度、操作行程匹配度、安装定位精度都会直接影响操作效率，甚至会因为操作卡滞、握持打滑引发加工失误，因此这类手柄的设计不能只做外形复刻，必须结合车床操作的实际受力情况做结构优化。

　　从功能特性上看，这款手柄采用了贴合人手握持的弧面顶面设计，握持区域的圆角过渡完全避开了锐边棱角，操作人员在戴劳保手套操作时也不会出现硌手、勾挂手套纤维的问题，手柄主体的壁厚做了均匀化处理，既保证了足够的结构强度，在扳动操作时不会因为受力产生形变，也避免了不必要的材料冗余。手柄底部的安装连接位做了定位槽设计，和调节机构的拨杆配合时可以实现周向防转，不需要额外打定位销就能传递操作扭矩，安装时只需要将手柄对准拨杆插入到位，再通过端部的紧固件锁紧即可，拆装维护的效率很高，适合车间现场的快速更换需求。

　　设计思路上，这款手柄没有采用复杂的曲面造型做外观装饰，所有的外形结构都服务于功能需求：顶面的平面区域可以粘贴操作档位标识，方便操作人员快速识别调节档位；侧面的竖直棱边做了小角度拔模处理，既满足注塑或者金属压铸成型的工艺要求，也能在扳动时给手部提供足够的摩擦力，即使手上沾有切削液也不容易打滑；底部的让位缺口是为了避开调节机构周边的凸起结构，保证手柄在整个转动行程内不会和床头箱的其他零部件发生干涉，转动行程的边界刚好对应调节机构的两个极限档位，操作人员扳动手柄到极限位置时会有明显的到位触感，不需要低头观察档位就能确认调节是否到位。

　　从安装边界来看，这款手柄的整体外轮廓尺寸完全适配CA6140车床床头箱的调节工位安装空间，转动时的最大回转半径不会超出床头箱的操作面板范围，不会和周边的其他操作手柄、转速标识牌产生空间冲突；连接部位的配合尺寸按照车床原有配件的互换性要求设计，可以直接替换同型号车床上磨损、损坏的原有手柄，不需要对车床的调节机构做任何改装。在实际加工验证过程中，这类手柄如果采用工程塑料制作，可以选用玻纤增强尼龙材质，耐切削液腐蚀、抗冲击性能好，长期使用不会出现开裂变形的问题；如果采用金属材质制作，选用压铸铝合金做表面喷塑处理，重量轻、手感扎实，适合高频次操作的使用场景。

　　很多车床操作人员在更换配件时会遇到副厂手柄尺寸不符、操作手感差的问题，要么是握持区域太窄扳动时硌手，要么是安装位配合间隙过大，使用一段时间后就出现松旷晃动，甚至在扳动时打滑造成操作失误。这款手柄的结构设计完全参照原厂配件的安装尺寸做了优化，同时针对原有配件握持舒适度不足的问题调整了握持面的弧度，在保证互换性的前提下提升了操作手感。在车间的实际加工场景里，这类看似不起眼的小部件，恰恰是影响设备操作体验的关键，每一处圆角、每一个配合尺寸的偏差，都会在日复一日的操作中被放大，因此在建模过程中，所有的配合公差都按照机械配件的通用公差要求设定，安装孔的同轴度、握持面的轮廓度都做了约束，保证加工出来的成品可以直接装机使用，不需要二次修配。

　　手柄的整体造型简洁规整，没有多余的装饰结构，既方便加工成型，也不容易在表面积攒切削液和铁屑，日常清理维护只需要擦拭表面即可，不会出现铁屑卡进缝隙难以清理的问题。在受力结构上，手柄和拨杆连接的根部做了加强筋过渡，避免扳动时应力集中导致根部断裂，这也是很多易损副厂手柄最容易出现问题的部位，设计时特意加大了根部的过渡圆角，分散受力点的应力，提升了手柄的使用寿命。
