铝型材配套平板安装式重载万向脚轮结构

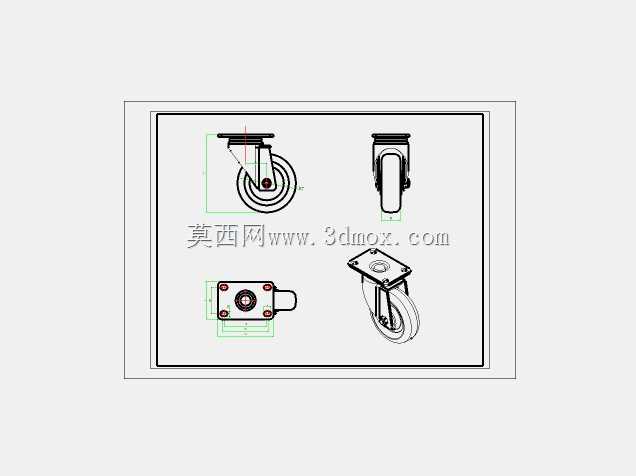

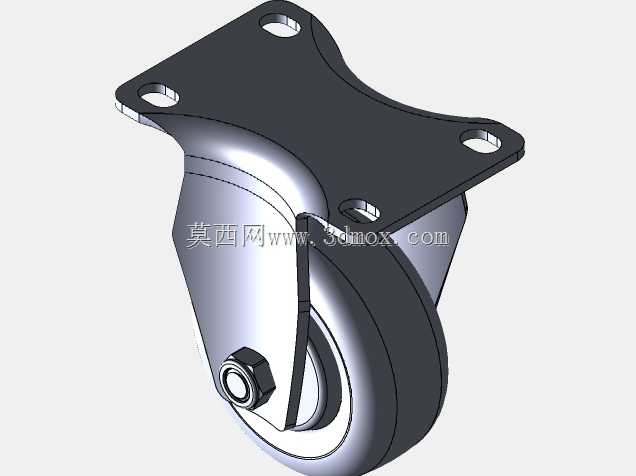

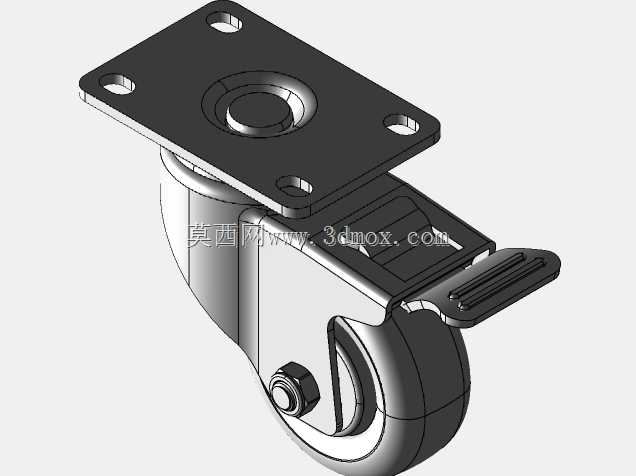

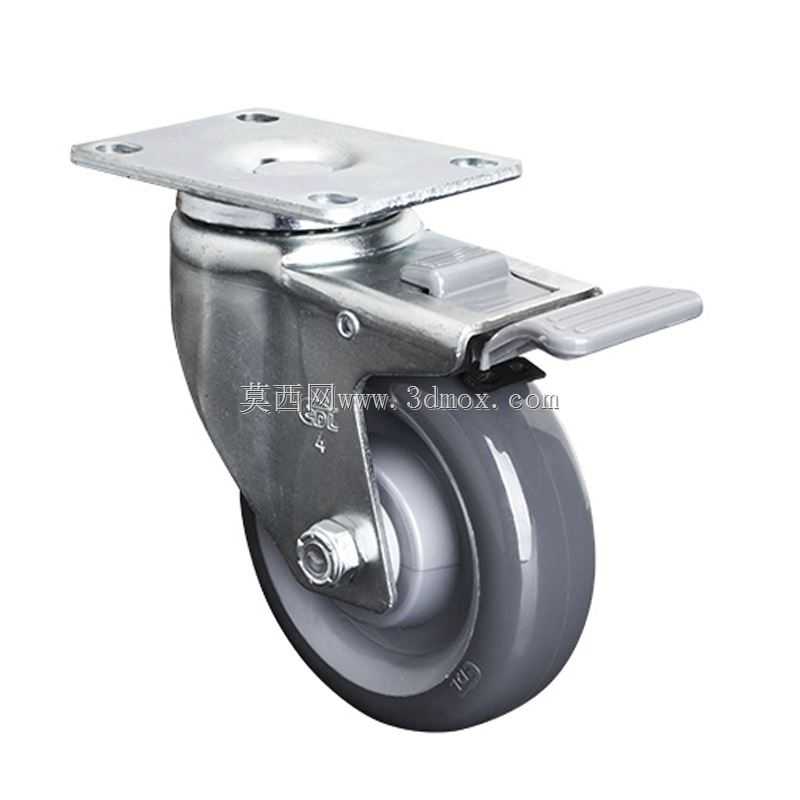

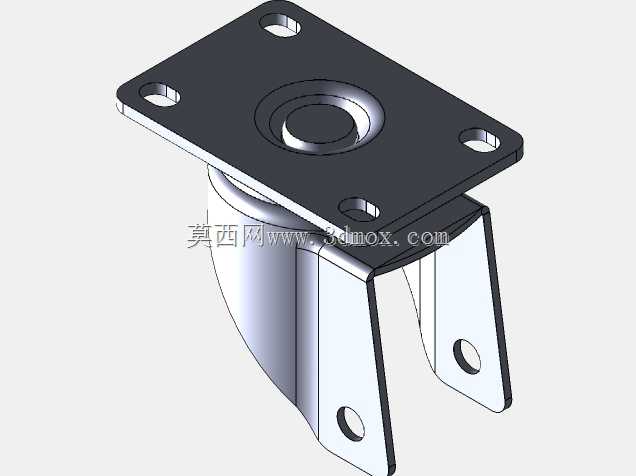

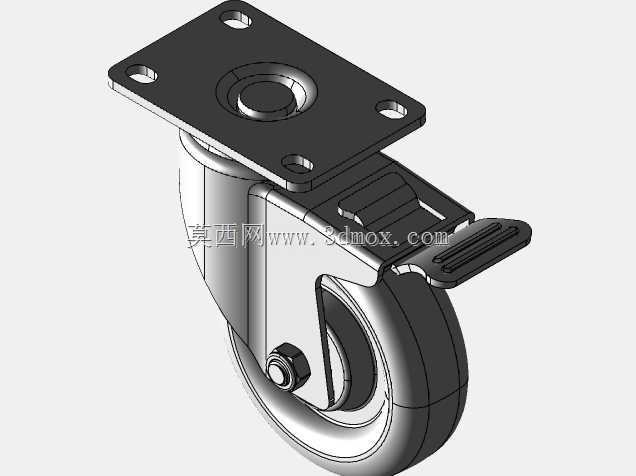

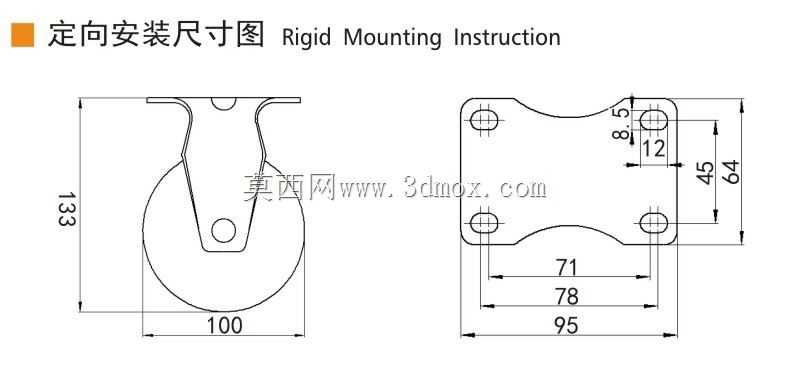

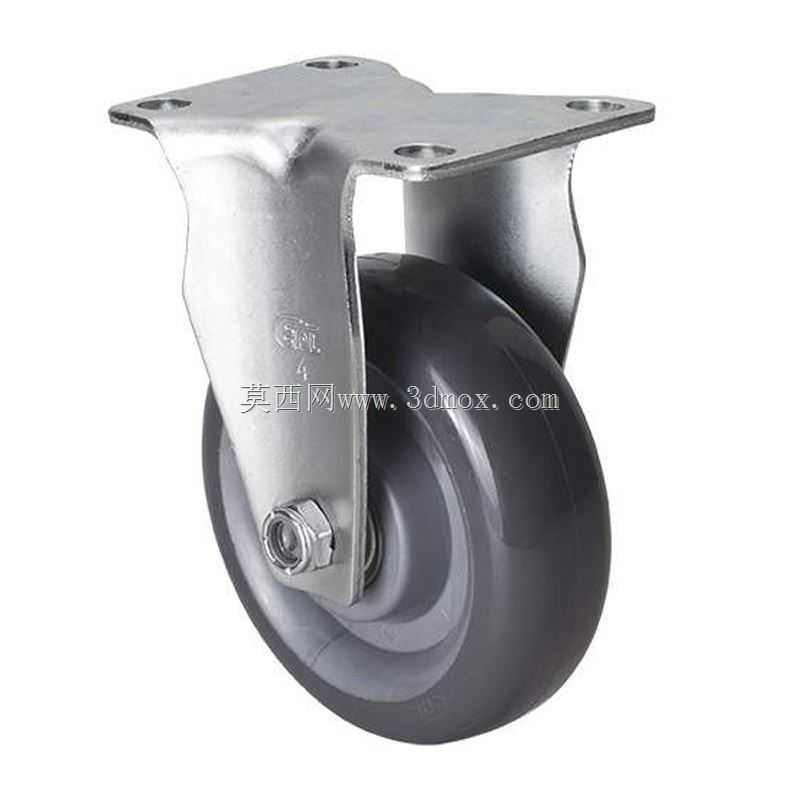

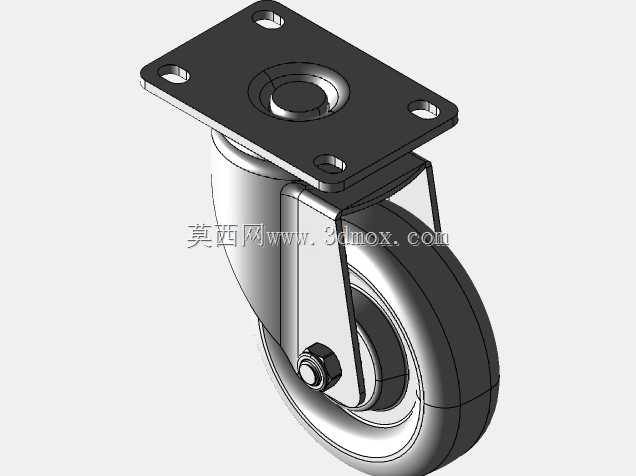

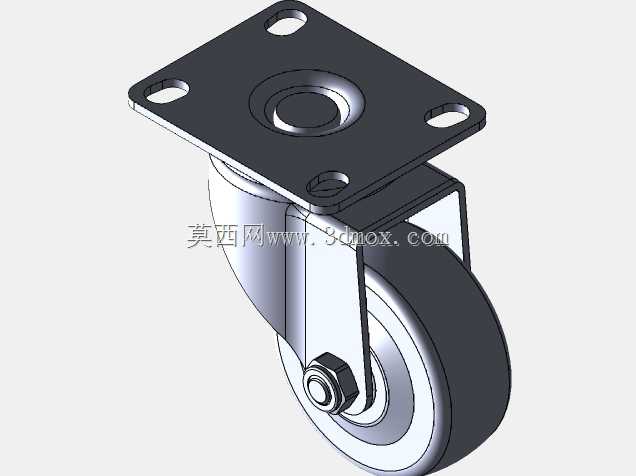

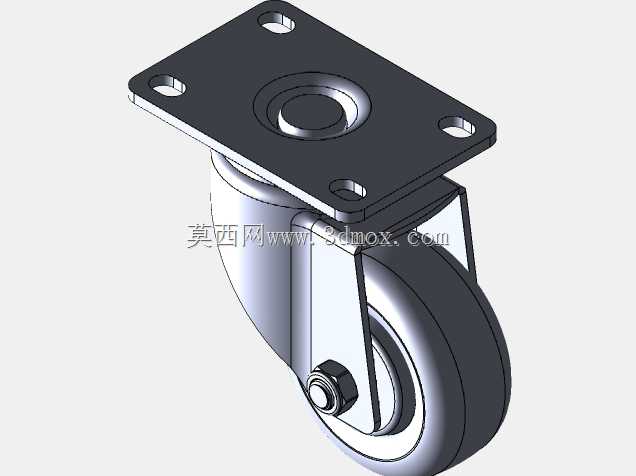

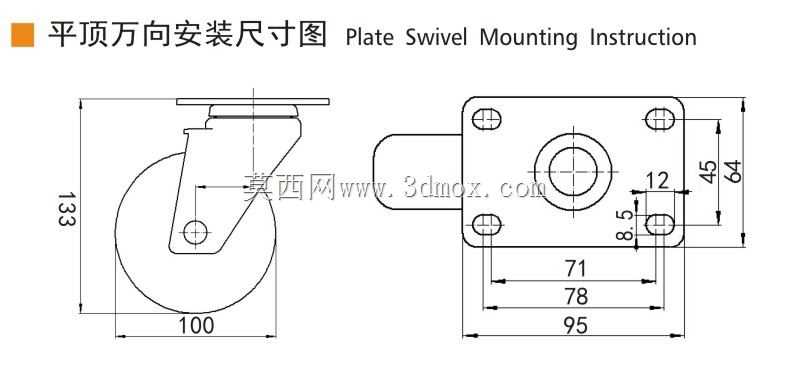

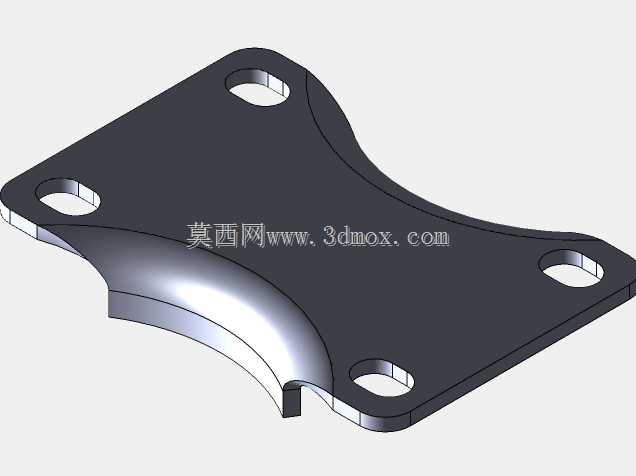

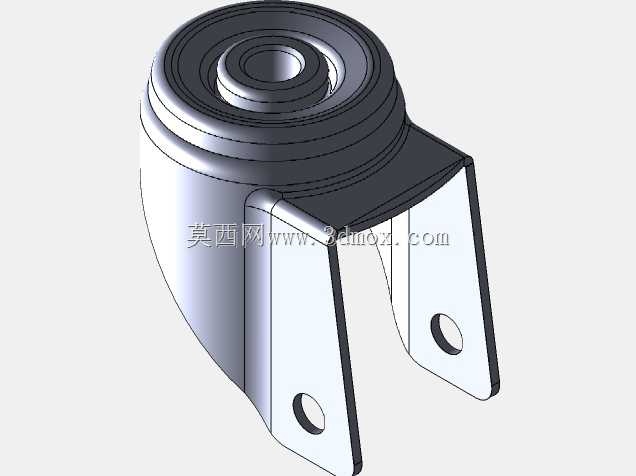

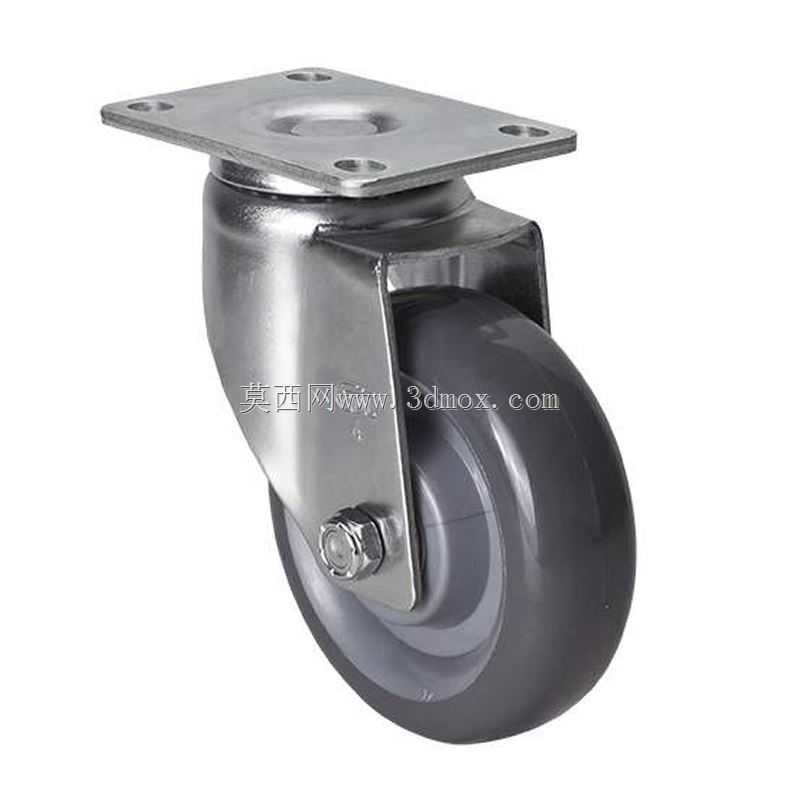

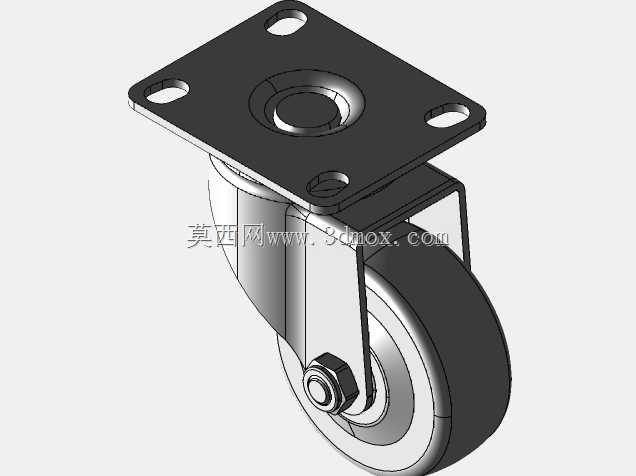

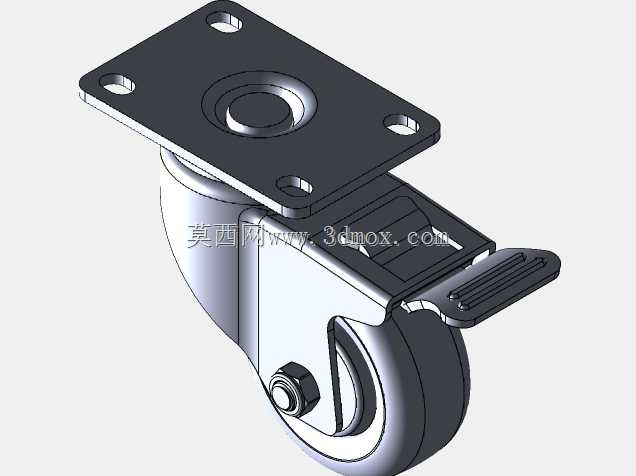

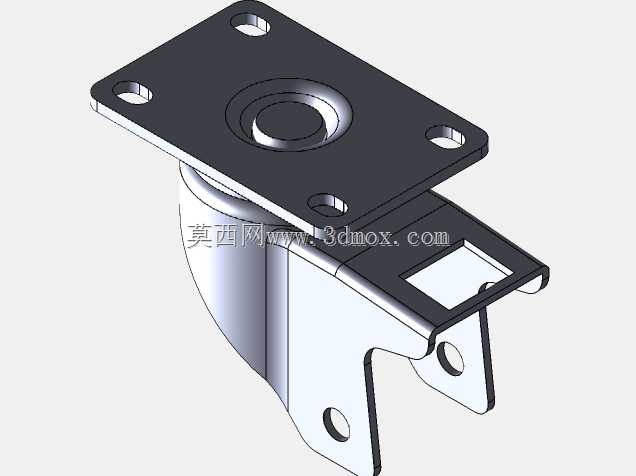

　　这款脚轮的设计初衷，是匹配工业铝型材框架类设备的移动需求，在车间工位器具、铝型材工作台、小型物料周转架、轻型自动化设备机架这类场景中，经常需要设备具备短距离移位能力，同时移位后能保持稳定支撑，不会出现随意滑动的问题，这款脚轮的结构刚好适配这类使用需求。从安装结构来看，顶部采用方形四孔法兰安装板，安装孔位的孔距完全适配常用工业铝型材的端面安装尺寸，不需要额外加工过渡连接板，直接通过螺栓就能固定在铝型材框架的底部支腿端面上，安装边界清晰，不会和铝型材的槽位、端盖结构产生干涉，安装板的厚度经过载荷校核，在额定承重范围内不会出现安装面变形，避免长期使用后脚轮出现歪斜、卡滞的问题。转向结构采用密封式回转支承结构，回转间隙控制在极小范围内，

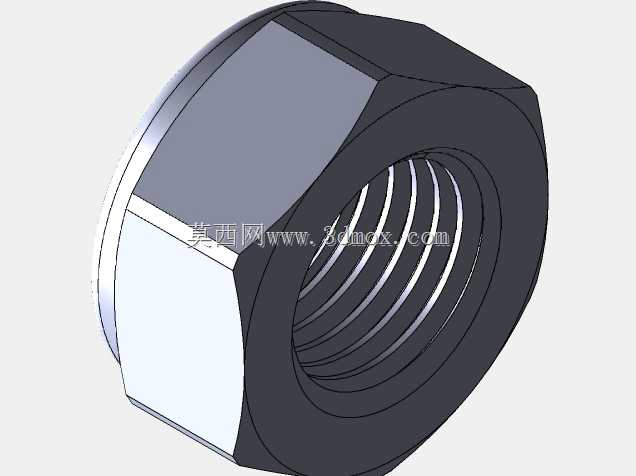

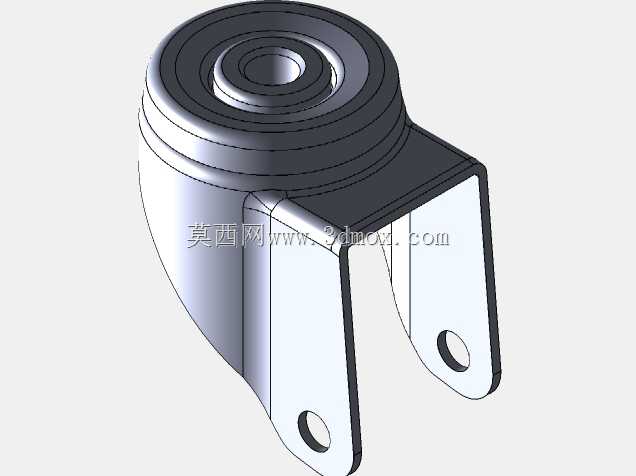

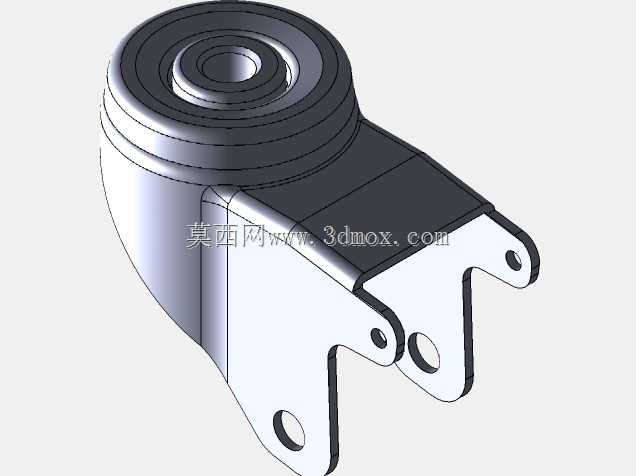

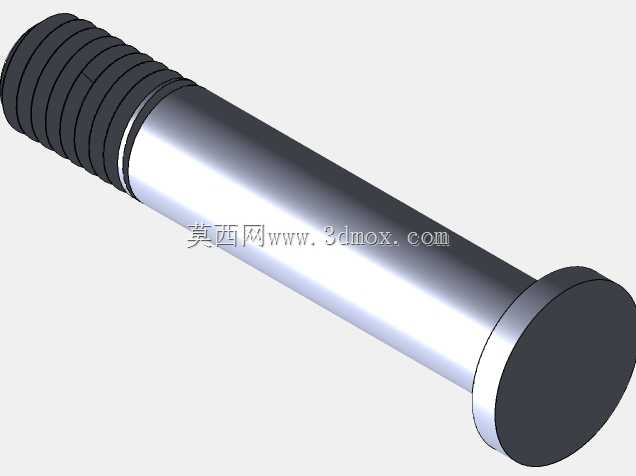

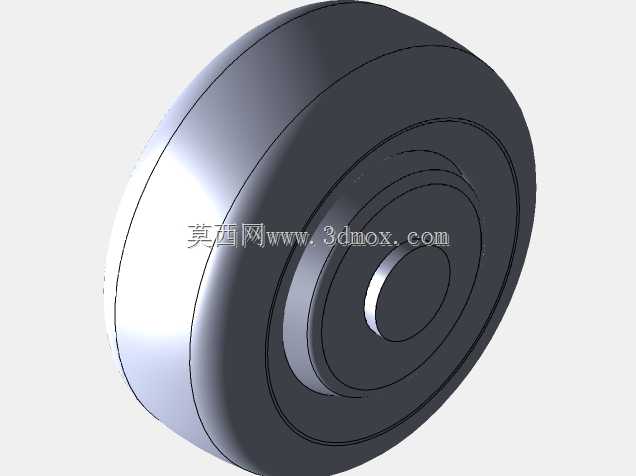

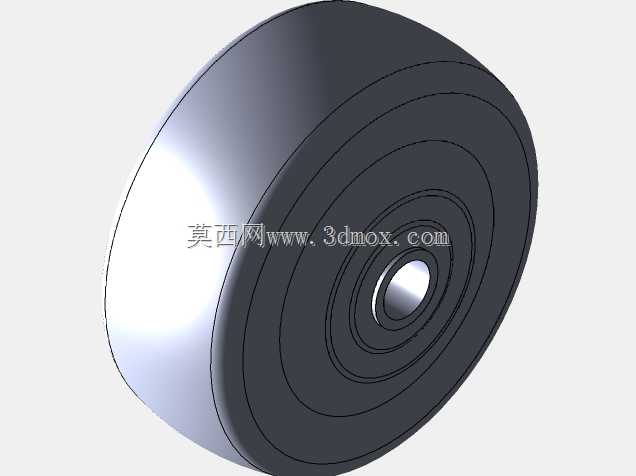

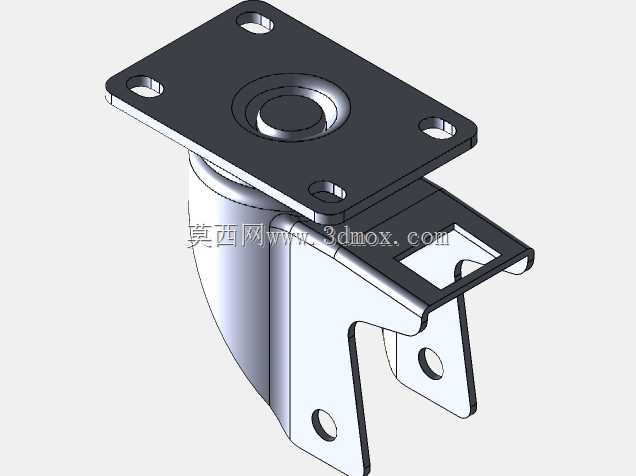

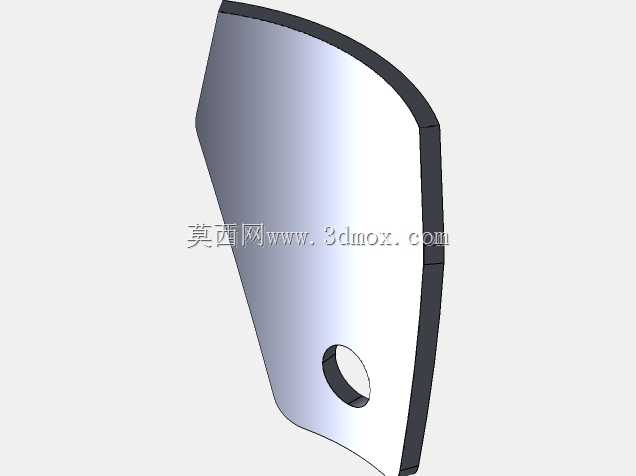

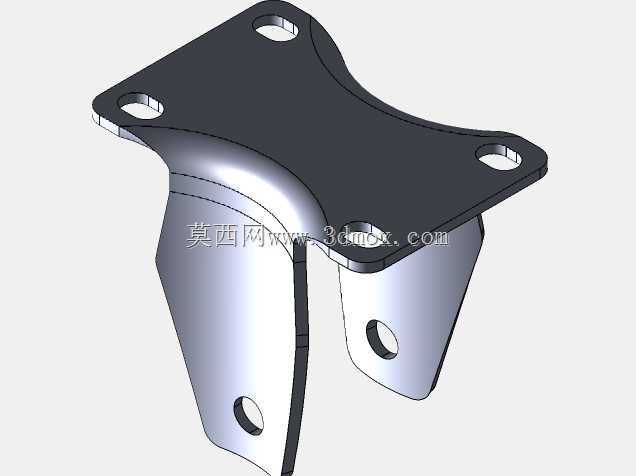

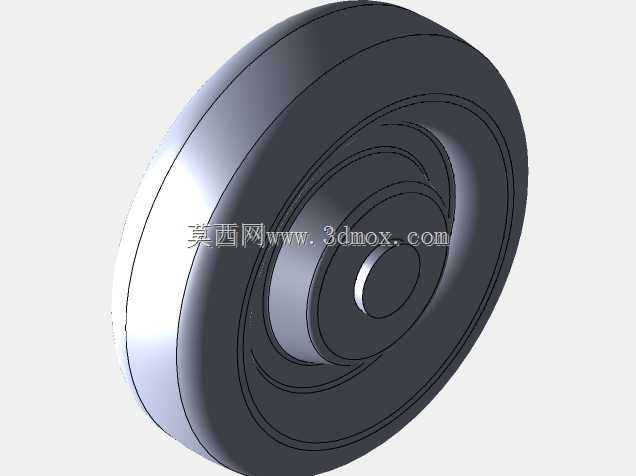

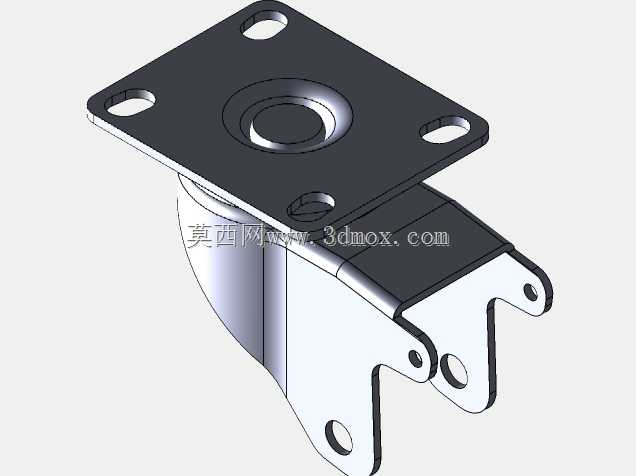

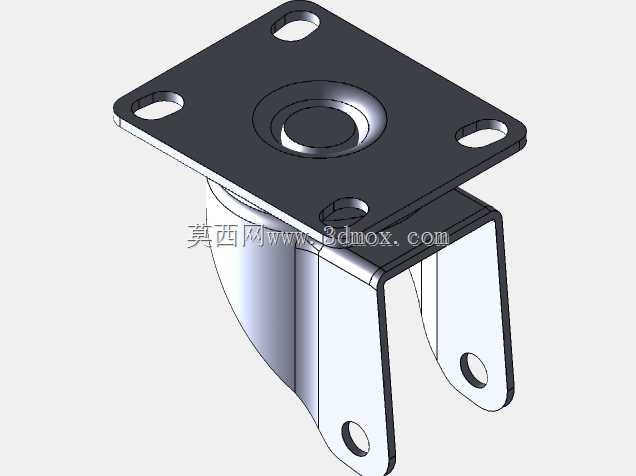

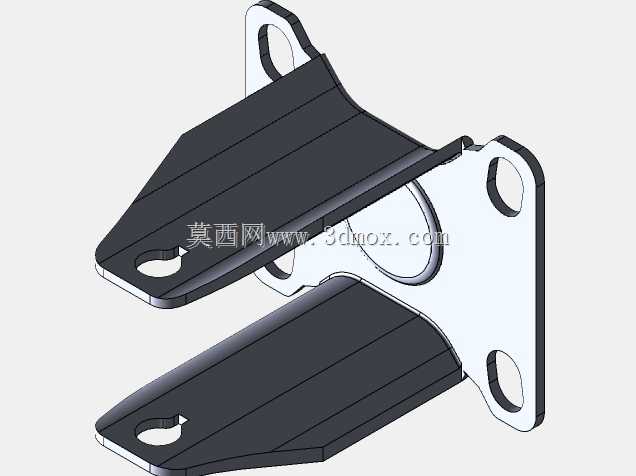

　　转向时不会出现旷量，推动设备转向时手感顺滑，不会出现方向卡滞、走偏的问题，密封结构可以阻挡车间内的铝屑、灰尘、切削液溅入回转间隙，避免长期使用后回转结构被杂物卡滞，减少日常维护的工作量。轮体采用高弹性耐磨材质，轮面弧度经过优化，和地面接触时的压强分布均匀，在环氧地坪、水泥地面、瓷砖地面都能顺畅滚动，不会刮伤车间地坪表面，同时轮体的静音效果较好，在车间内移位时不会产生过大的噪音，符合车间作业的环境要求。轮架采用加厚钢板冲压成型后做表面防锈处理，侧支架的折弯角度经过优化，轮体和支架之间留有足够的间隙，滚动过程中不会出现轮体蹭到支架的问题，轮轴采用带防松结构的螺栓连接，长期受震动载荷也不会出现轴松脱的问题。在做铝型材框架结构设计时，

　　选型这款脚轮只需要匹配框架的总载荷，预留足够的安全系数，不需要额外修改脚轮的安装结构，直接在框架底部支腿处预留对应安装孔位即可，能够大幅缩短结构设计的周期，同时这类标准脚轮的互换性强，后期如果出现轮体磨损，直接更换同规格脚轮即可，不需要对框架结构做改动，降低设备后期的维护成本。
