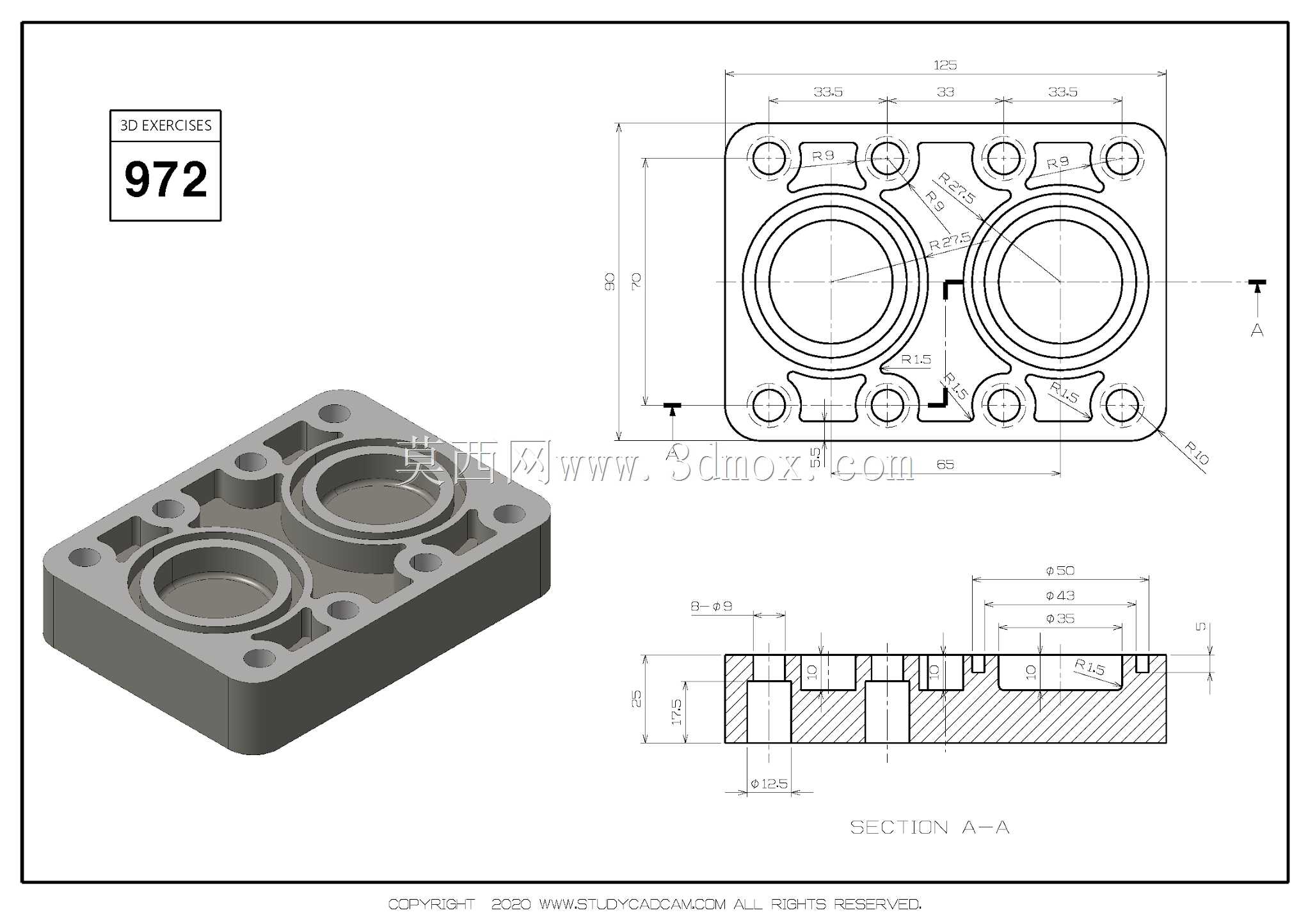

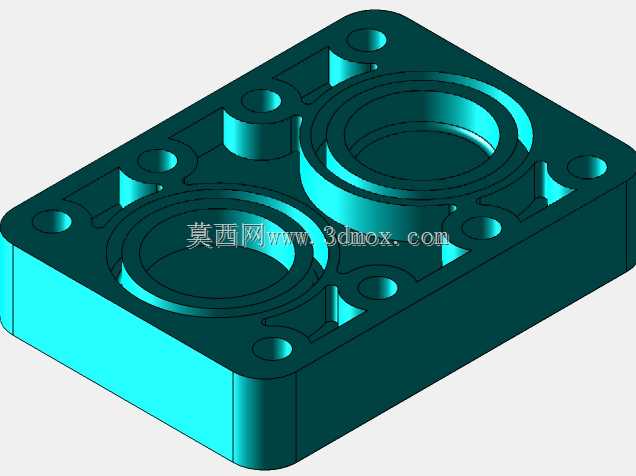

双孔位方形安装基座结构设计

　　在常规流体动力回路、小型传动模组的布局里，这类带双同轴容纳腔的方形安装块，往往承担着核心元件定位、介质通路衔接的基础作用，很多车间里做小型气动夹具、低压润滑支路改造时，都会优先选用这类一体式铣削成型的基座，相比拼接式的安装座，它没有多件配合的累积误差，安装后两个容纳腔的同轴度、端面平行度更容易保证，不会出现因为拼接缝隙导致的介质渗漏、元件偏磨问题。

　　从实际使用场景来看，这类基座大多安装在设备的非外露安装面，要么贴装在机床滑台的侧装基准面，要么固定在小型动力单元的集成阀组端面上，周边会预留足够的管路走线、元件拆装空间，不会和周边的运动部件产生干涉。设计这类基座的时候，首先要确定两个主容纳腔的中心距，这个尺寸直接决定了适配的元件规格——如果是装嵌入式衬套，中心距要和配对的传动件轴间距完全匹配，公差控制在±0.02mm以内才能保证轴系运转顺畅；如果是装流体阀件，中心距要和标准阀板的孔位完全对齐，避免密封件压偏导致泄漏。

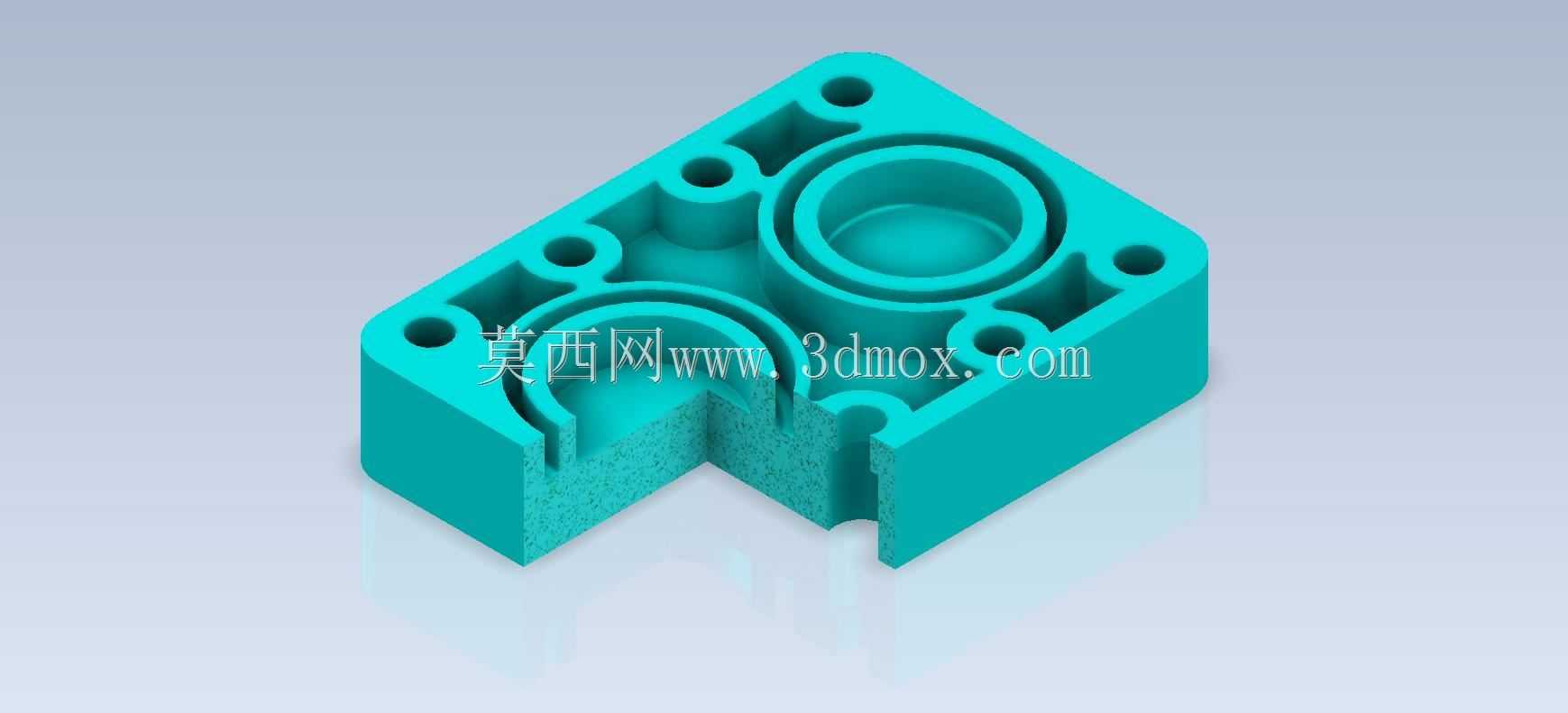

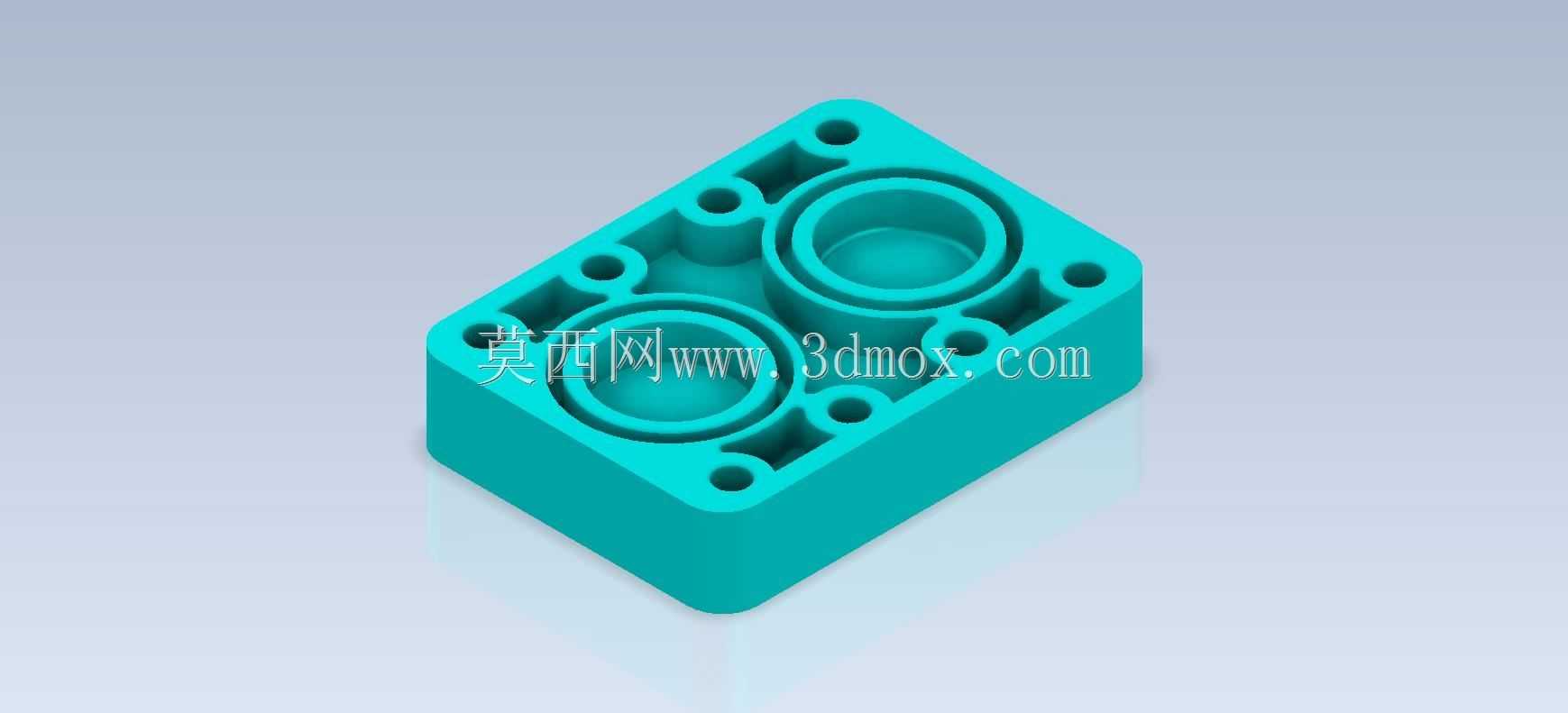

　　基座的整体外形采用方正的块式结构，四个边角做了小尺寸的倒角处理，不是为了外观好看，而是避免安装的时候锐角划伤操作人员，同时也能减少边角磕碰导致的基准面变形。基座本体上的安装孔采用沉孔设计，沉孔深度刚好能盖住内六角螺栓的头部，安装后螺栓头不会突出基座表面，既不会刮蹭周边的管线，也能让整个安装面保持平整，后续如果需要在这个基座上叠装其他元件，不需要额外避让突出的螺栓头。两个主容纳腔的内壁设计了阶梯定位止口，靠近安装面的一侧止口直径更小，用来给装入的元件做轴向定位，元件装入后端面和基座端面齐平，不需要额外做轴向固定，靠止口的台阶面就能承受轴向的窜动力，不管是传动件的轴向推力，还是流体介质的压力冲击，都能通过止口直接传递到基座本体上，不会让连接螺栓承受额外的剪切力。

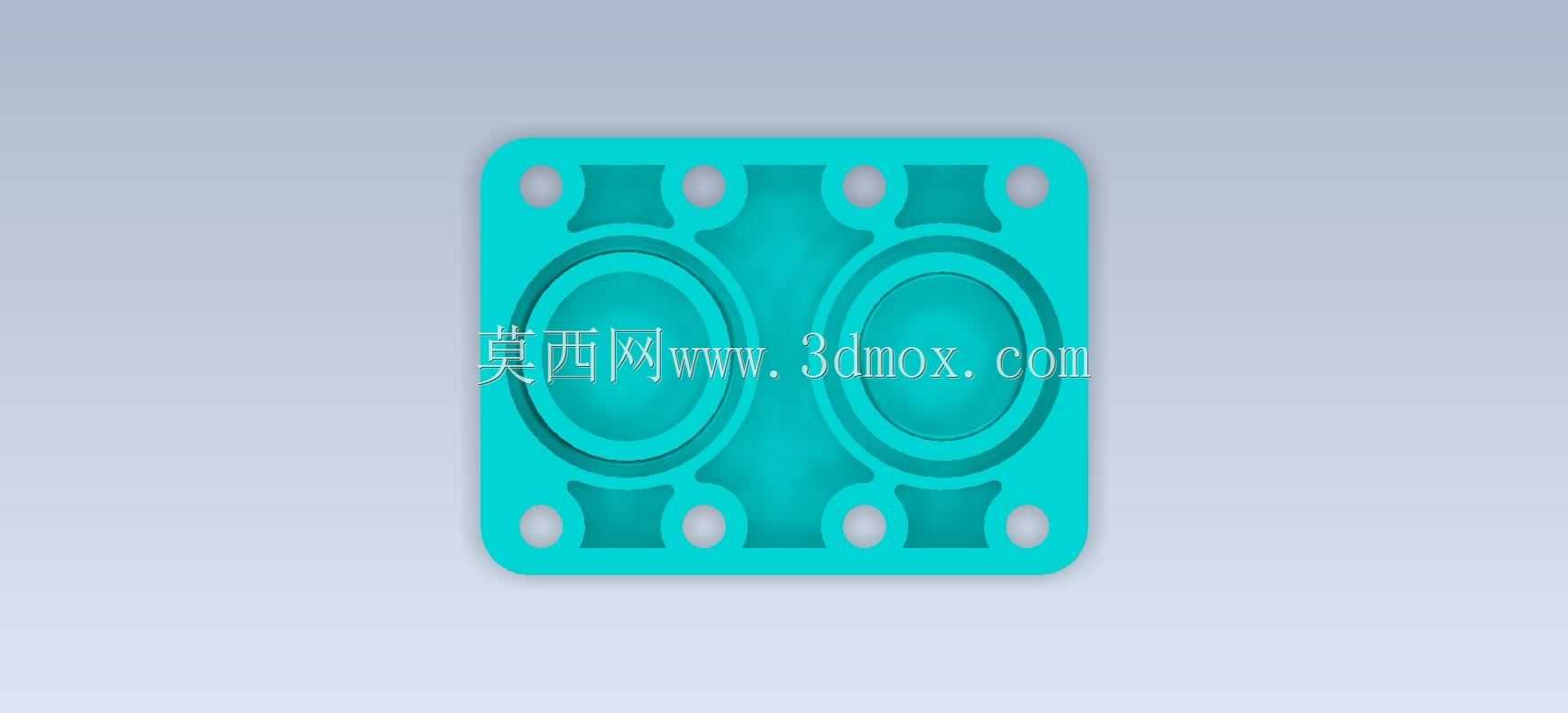

　　主容纳腔周边的小孔不是随意布置的，每一个孔的位置都对应装入元件的固定点位，孔的深度刚好够拧入紧固螺钉，不会钻穿基座的安装基准面，避免安装的时候基准面出现凹凸不平的问题。两个主容纳腔之间的加强筋做了圆弧过渡，没有直角应力集中的位置，在承受交变载荷的时候，不会因为应力集中出现开裂的问题——很多新手做这类设计的时候容易在腔室之间做直角连接，设备运行一段时间后转角位置就会出现微裂纹，尤其是在有压力冲击的流体回路里，裂纹会快速扩展导致基座报废，圆弧过渡的设计刚好能分散应力，提升基座的整体抗疲劳强度。

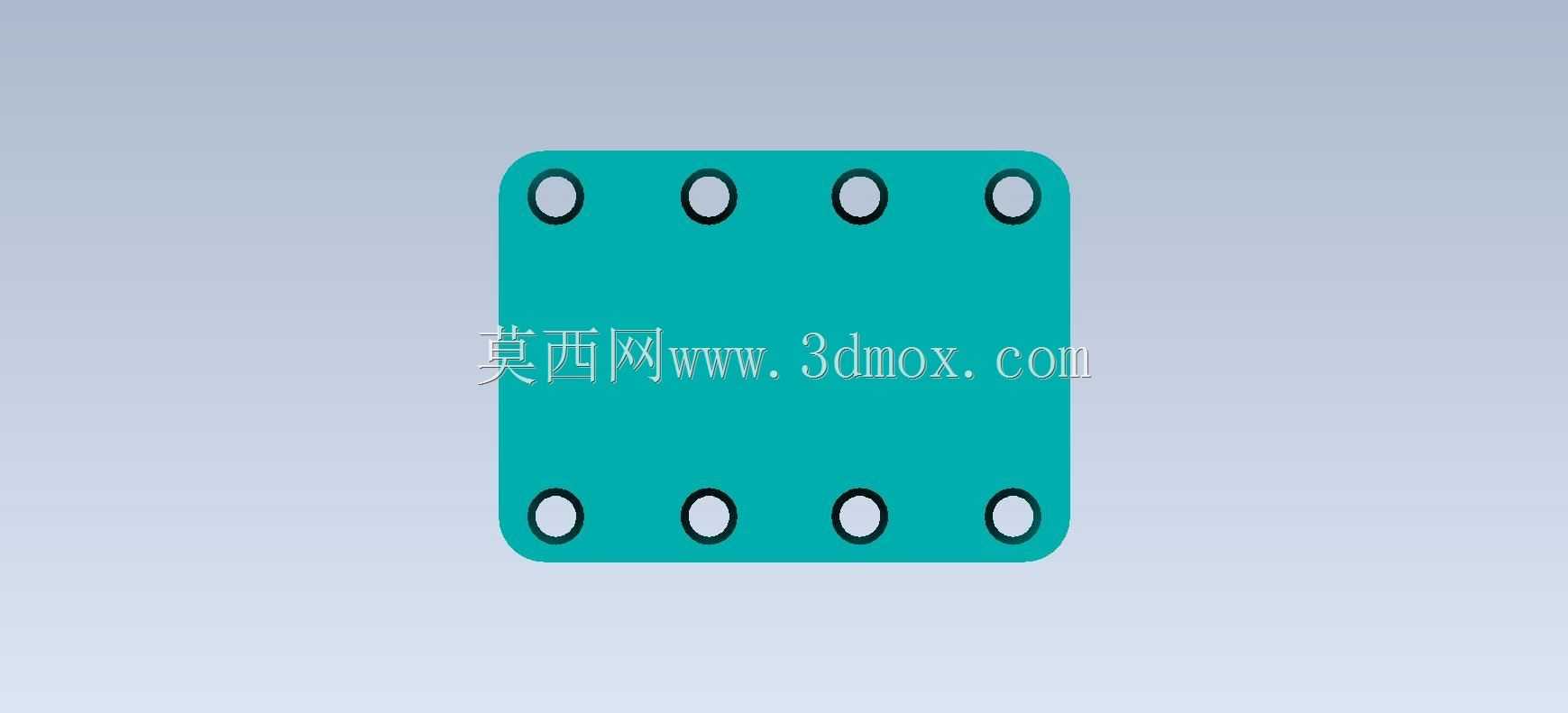

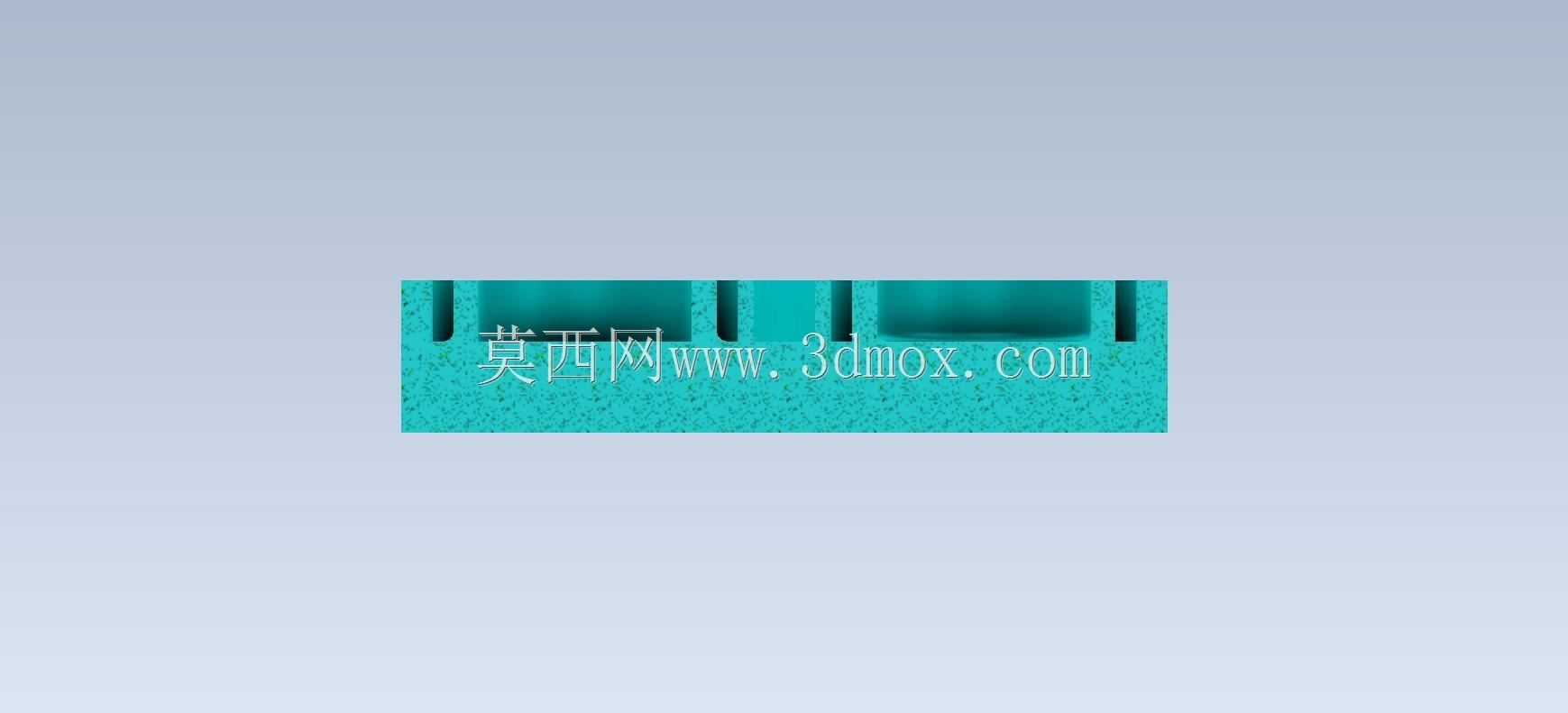

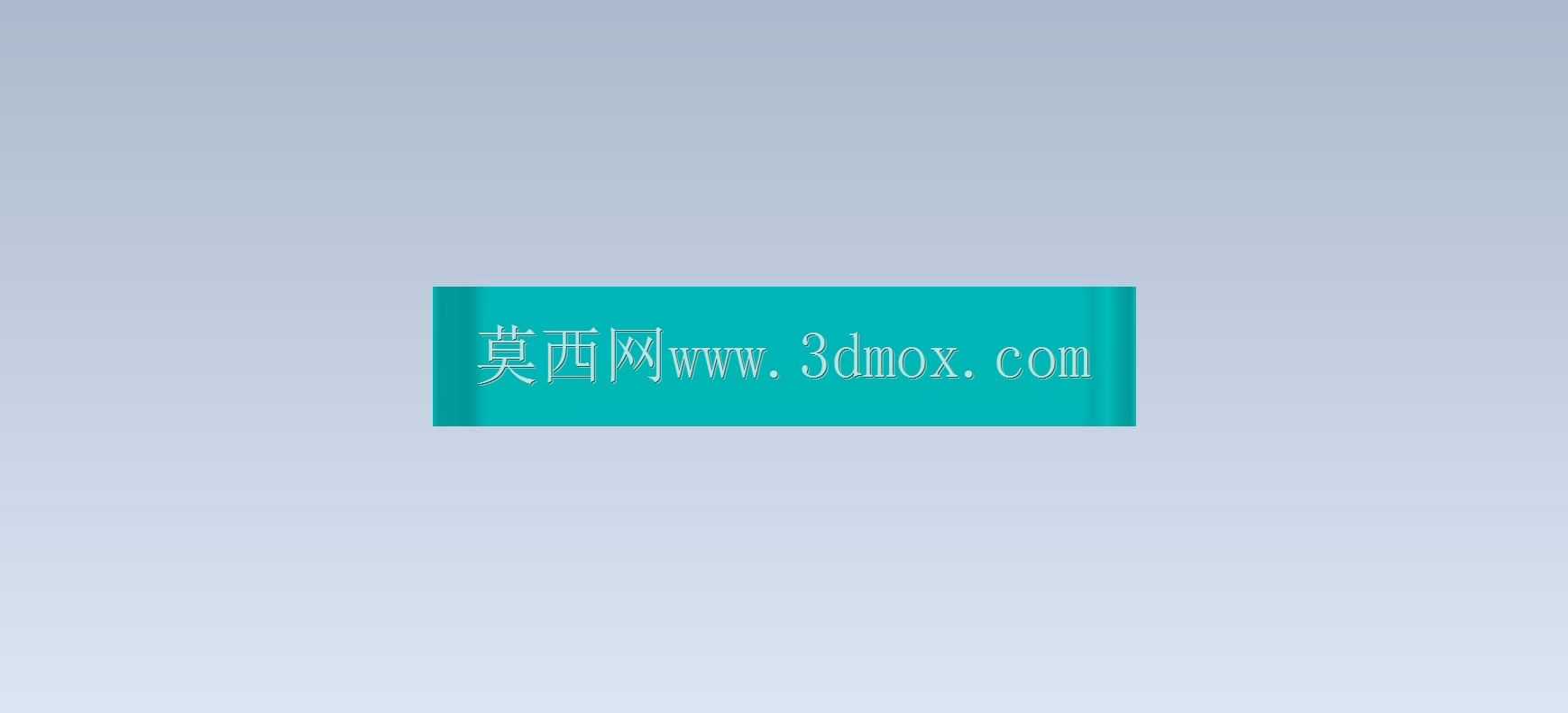

　　从安装边界来看，这类基座的底面是全程精加工的基准面，平面度控制在0.01mm以内，安装的时候只需要把配对的安装面清理干净，拧紧固定螺栓就能保证安装精度，不需要额外做刮研配磨。基座的高度尺寸是根据装入元件的插入深度确定的，元件装入后不会从基座背面突出，避免背面和安装面之间出现间隙，影响安装稳定性。基座的侧壁厚度经过核算，在承受1.6MPa的介质压力或者500N的径向载荷时，侧壁的变形量不超过0.005mm，完全能满足常规工业场景的使用要求，不会因为壁厚不足出现鼓胀变形的问题。

　　在建模练习的过程中，做这类结构要优先确定基准面，把安装底面作为第一基准，两个主容纳腔的中心连线作为第二基准，所有的孔位、腔室特征都基于这两个基准来定位，后续修改参数的时候不会出现特征错位的问题。很多初学者做这类练习的时候容易随意选基准，后续调整中心距或者安装孔位置的时候，会出现大量特征报错，其实只要把基准逻辑理清楚，这类块式零件的建模效率会非常高，也能为后续做复杂的集成阀组、安装座类零件打下扎实的基础。实际生产中这类基座一般用6061铝合金铣削成型，重量轻、导热性好，如果是用在有腐蚀介质的场景，也可以换成304不锈钢材质，只需要调整刀具参数就能完成加工，不需要修改整体结构，适配性非常强。
