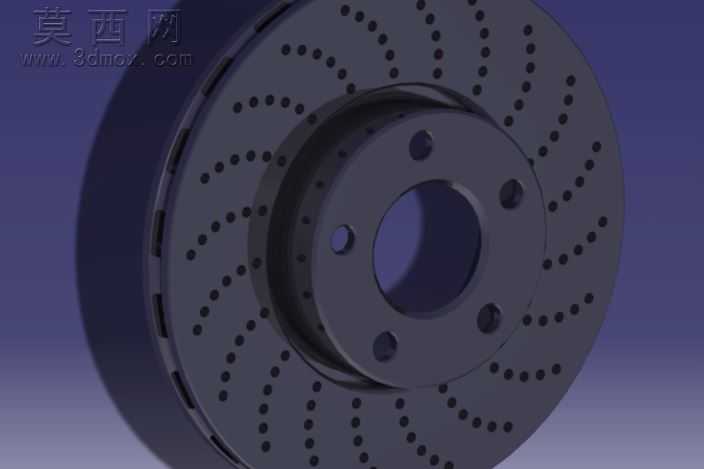

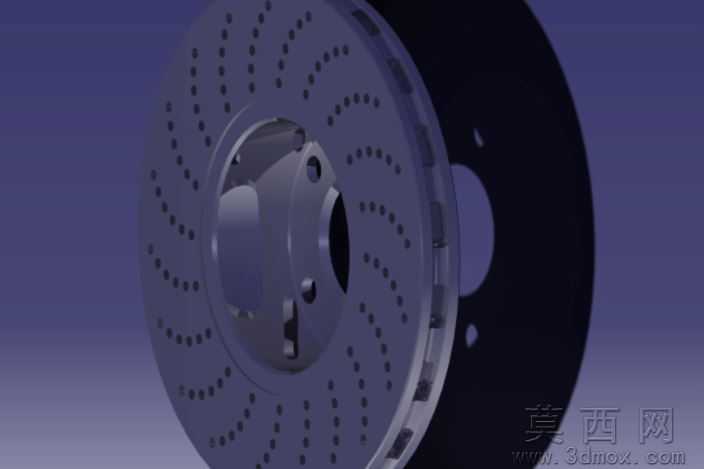

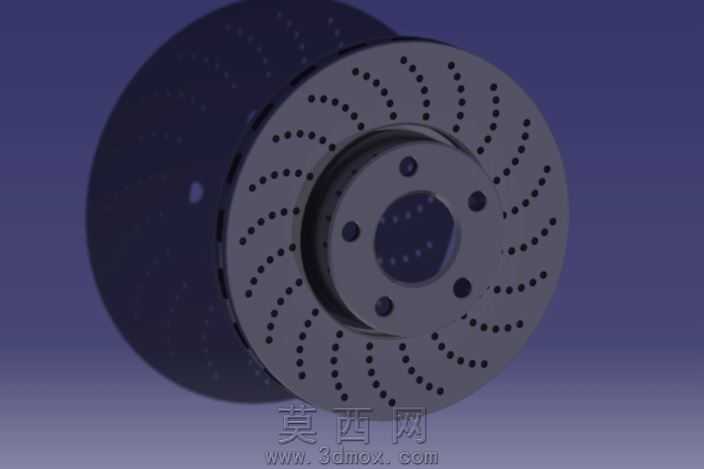

本作品为汽车通风式钻孔制动盘三维建模作品,建模过程中首先基于制动盘的实际功能需求确定整体尺寸参数,以中心安装孔为定位基准,先绘制制动盘的内外径轮廓草图,通过旋转特征生成制动盘的基础盘体结构。针对通风式制动盘的双层结构,建模时预留出内部通风道的空间,通过阵列特征构建出沿周向均匀分布的螺旋导向通风筋,引导车辆行驶时的气流穿过盘体内部,带走制动过程产生的热量。盘面的散热钻孔采用螺旋排布方式,区别于传统的径向直孔排布,建模时先绘制单组螺旋线路径上的孔位草图,通过圆周阵列完成整盘的孔位布置,每个钻孔的深度、孔径都经过参数化设定,既保证钻孔可以有效破除制动时产生的水膜、提升湿滑路面制动摩擦力,又避免过多钻孔降低制动盘的结构强度。中心安装法兰部分通过拉伸凸台生成安装基准面,其上的螺栓固定孔采用均匀圆周阵列布置,孔位的位置度、孔径公差都参考实际装车标准设定,保证安装时的匹配精度。材质渲染阶段,制动盘主体采用灰铸铁材质参数,调整金属粗糙度、反射率参数还原铸铁制动盘的哑光金属质感,盘面的钻孔边缘做微小的倒角处理,还原真实机加工后的细节特征,通风道内部的筋条做了圆角过渡,避免应力集中的结构问题。设计过程中重点考量制动盘的热衰减性能,螺旋排布的钻孔配合内部螺旋通风道,能够在制动盘旋转时形成更强的泵风效应,相比普通直孔通风盘提升散热效率,同时螺旋排布的孔位可以避免制动片与盘面上的孔位形成周期性共振,降低制动时的异响概率。建模全程采用全参数化设计,所有尺寸都关联到全局参数表,可根据不同车型的制动需求快速调整盘径、厚度、孔位数量、通风筋角度等参数,适配不同车型的制动系统匹配需求,模型细节完整,可直接用于制动系统结构展示、性能仿真分析参考或者教学演示使用。
- 全部评论(0)
- 模板大小 3.1 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,CATIA,其它,
- 软件分类 制动器
