汽车通风打孔式制动刹车盘三维设计

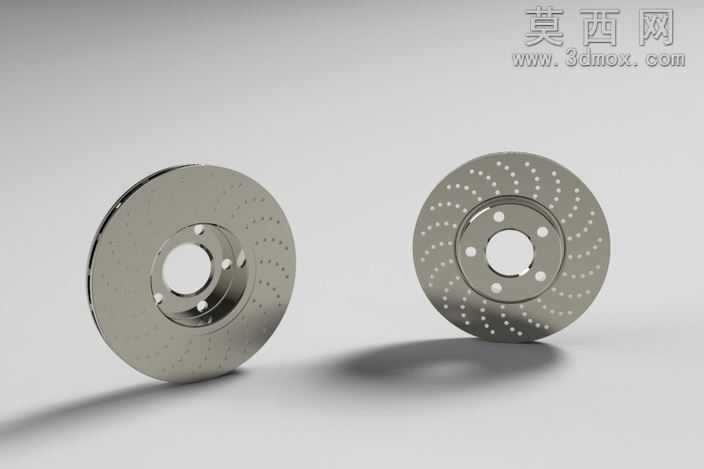

本作品为汽车制动系统核心部件刹车盘的三维建模设计，采用SolidWorks 2012软件完成全参数化建模流程，整体建模逻辑遵循机械零件设计的基准优先原则，首先以刹车盘的中心回转轴线作为全局基准轴，建立中心安装孔的基准面，通过旋转凸台命令生成刹车盘的基础盘体毛坯结构，精准控制盘体的基础厚度、内外径尺寸参数，匹配常规乘用车辆的制动安装尺寸规范。建模过程中针对打孔通风式刹车盘的结构特性，先完成单组散热通风孔的特征绘制，通过圆周阵列命令实现全盘面散热孔的均匀排布，严格控制孔位的分布角度、孔径大小、孔深参数，保证盘面开孔的对称性与动平衡性能，避免刹车盘高速转动时出现偏摆抖动问题。安装位的五个固定螺栓孔采用同轴心配合基准绘制，精准控制螺栓孔的中心距、沉孔深度与倒角参数，确保与车辆轮毂安装位的适配精度，同时对盘体的内外边缘做了标准化的圆角倒角处理，消除零件建模中的锐边结构，符合实际机械加工的工艺要求。材质渲染阶段采用灰铸铁金属材质参数，还原刹车盘成品的哑光金属质感，调整材质的粗糙度、反射率参数，模拟铸铁刹车盘经过表面处理后的真实视觉效果，渲染场景采用柔和的漫反射光照环境，清晰呈现盘体表面的散热孔排布、安装位结构细节，通过光影效果突出刹车盘的立体结构与厚度特征。设计思路围绕刹车盘的实际使用性能展开，盘面的打孔设计既可以提升制动过程中的散热效率，降低连续制动时的热衰减效应，也可以在雨天制动时快速排出盘面水膜，提升湿滑路面的制动摩擦力，同时打孔结构能够减轻刹车盘的整体自重，降低车辆的非簧载质量，提升车辆的操控响应性能。建模过程中所有特征均保留完整的参数化建模历史，可根据不同车型的制动需求快速调整盘体直径、厚度、孔位数量、安装孔距等参数，适配不同排量、不同级别的乘用车辆制动系统设计需求，整体模型结构严谨，尺寸参数符合汽车制动部件的行业设计规范，无建模错误、特征丢失等问题，可直接用于制动系统结构展示、工艺分析、3D打印验证等场景。
