厨房壁挂式碗碟沥水收纳置物架结构

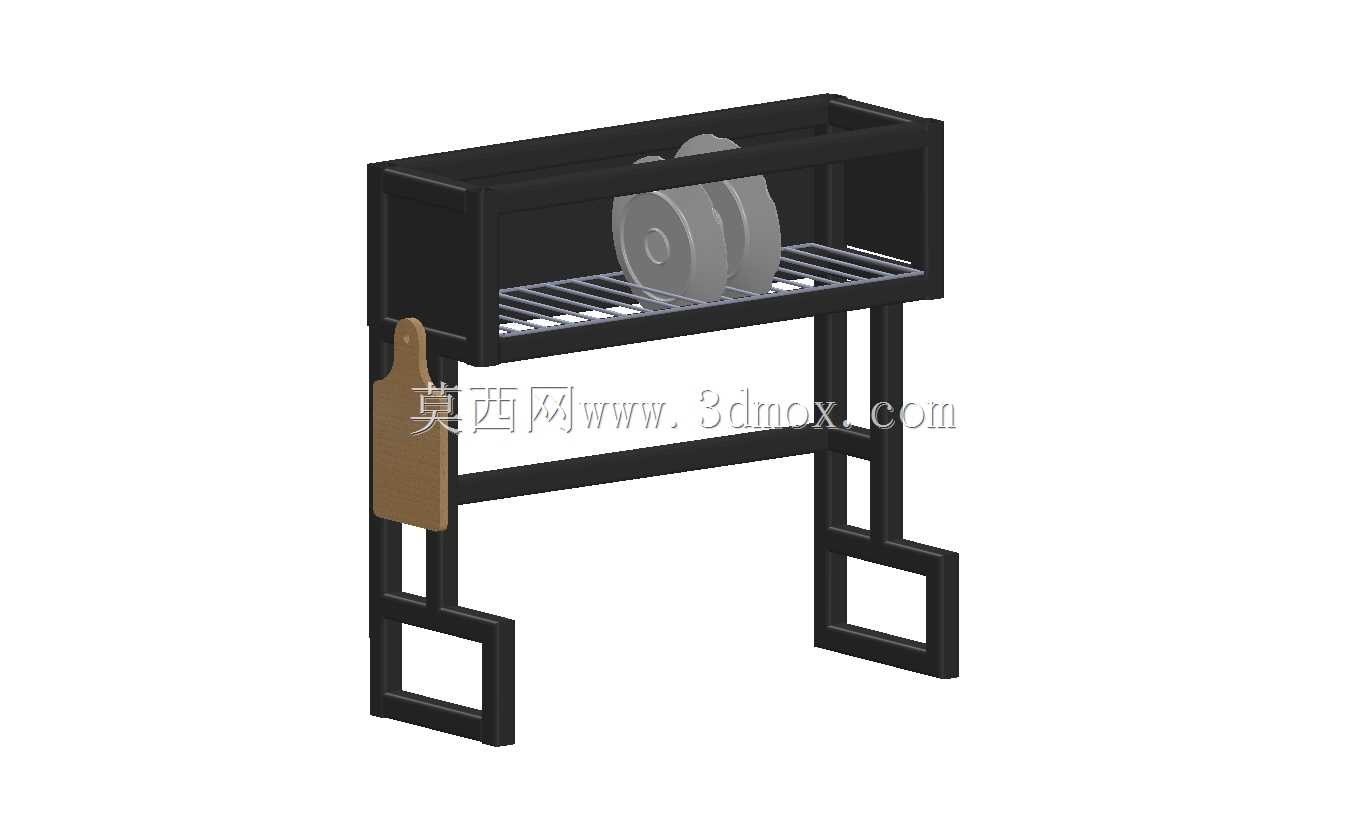

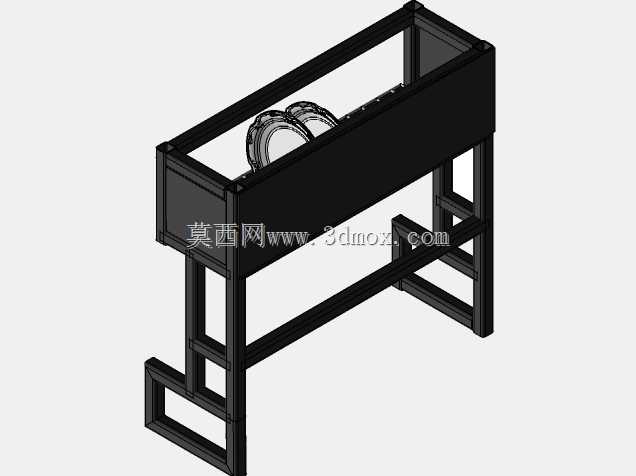

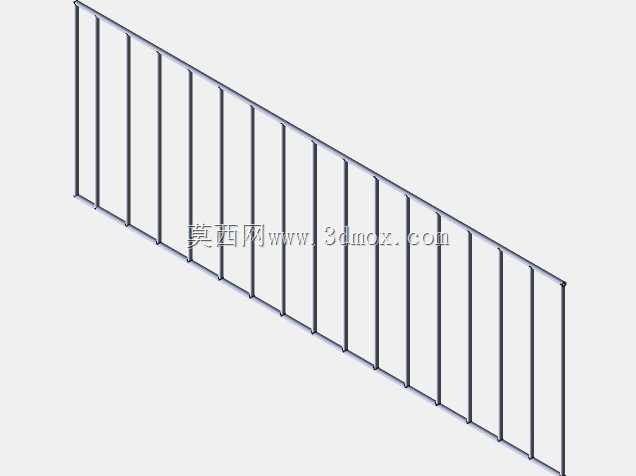

　　这款碗碟收纳架的三维结构，核心面向小户型厨房、餐饮后厨备餐区的餐具收纳场景做适配，日常使用中可同时承载常用餐盘、汤碗、调味碟等多类餐具，解决台面置物空间不足、餐具沥水易积污的实际问题。从功能设计逻辑来看，架体上层设置格栅式承托面，格栅间隙控制在8mm，既可以保证碗碟放置时的支撑稳定性，避免小尺寸味碟滑落，又能让清洗后残留的水渍顺利向下滴落，不会在承托面积存形成水垢；架体侧边额外增设了挂接位，可配套悬挂厨房剪、削皮刀、清洁刷等小型餐厨工具，拓展置物边界。结构设计上采用框架式受力结构，主支撑型材选用矩形截面杆件，整体受力路径清晰，上层置物的载荷通过两侧竖向支撑腿传递到安装基面，杆件连接位置做了圆弧过渡处理，既避免直角位置的应力集中，

　　提升架体长期承重的抗变形能力，也能消除尖锐边角带来的磕碰风险，符合餐厨用品的安全设计要求。安装边界方面，这款架体可适配两种安装形式，若做台面放置使用，底部支撑脚的横向跨距做了加宽处理，支撑脚外沿超出上层置物面边缘30mm，放置时重心稳定，即使单侧放置较重的陶瓷汤碗也不会出现侧翻；若做壁挂安装使用，架体背部预留了标准挂接孔位，孔位间距匹配常规厨房墙面置物架的安装孔距，可直接适配市面通用的膨胀螺丝、免钉挂扣等固定件，安装时架体与墙面预留5mm间隙，避免架体长期贴墙造成墙面受潮发霉。外形尺寸上，架体整体长度适配常规厨房墙面的空余安装位，深度控制在220mm，不会过度占用操作台面的前后空间，安装后不会遮挡厨房水龙头、灶台开关等常用操作部件；

　　上层置物面的高度距离底部支撑面180mm，下方预留的空间可临时放置接水盘，或是收纳尺寸较大的汤盆、砧板等餐厨用品。细节结构处理上，承托格栅的杆件表面做了微凸的防滑纹路设计，碗碟斜靠放置时不会因为表面湿滑出现倾倒滑落；侧边挂板采用快拆结构，可根据实际使用需求选择是否安装，不需要额外工具即可完成拆装，适配不同用户的置物习惯。从实际使用场景的适配性来看，这款架体的载荷设计按照家用陶瓷餐具的常规重量做冗余，单格承托位置可承载单个重量不超过2kg的餐具，整体额定承载重量可达15kg，完全满足普通家庭日常餐具收纳的需求，也可适配小型餐饮门店备餐区的常用餐具临时存放需求。结构建模过程中，所有杆件的连接位置都做了焊缝工艺的预留设计，

　　若采用金属材质加工，可直接通过氩弧焊完成连接，焊后打磨位置的余量也在模型中做了预留，不需要二次调整结构尺寸；若采用硬质塑料注塑加工，模型中也预留了均匀的壁厚，整体壁厚控制在2.5mm，加强筋位置的厚度不超过主壁厚的0.6倍，可有效避免注塑过程中出现缩痕、翘曲等工艺缺陷。
