四引脚Type-C接口连接模块结构设计

　　在消费电子、小型工控终端、便携检测设备的板级连接场景里，板端接口的选型与结构适配，直接决定了整机组装的良率与长期使用的连接可靠性，这款四引脚C型连接模块，正是针对小尺寸PCB板上的电源与低速信号传输需求设计的板端接插件。从实际应用场景来看，这类四引脚精简版C型接口，多用于不需要高速差分信号传输的小型供电设备、简易外设、传感器转接板上，比如便携充电小风扇、简易Type-C供电的传感模块、低成本数码配件的板端输入接口，相比满pin的全功能C型接口，精简掉多余的高速信号引脚后，既压缩了接口本身的占用空间，也降低了PCB布线的复杂度，同时保留了C型接口正反插的核心使用优势，适配日常使用中无需区分插接方向的操作需求。

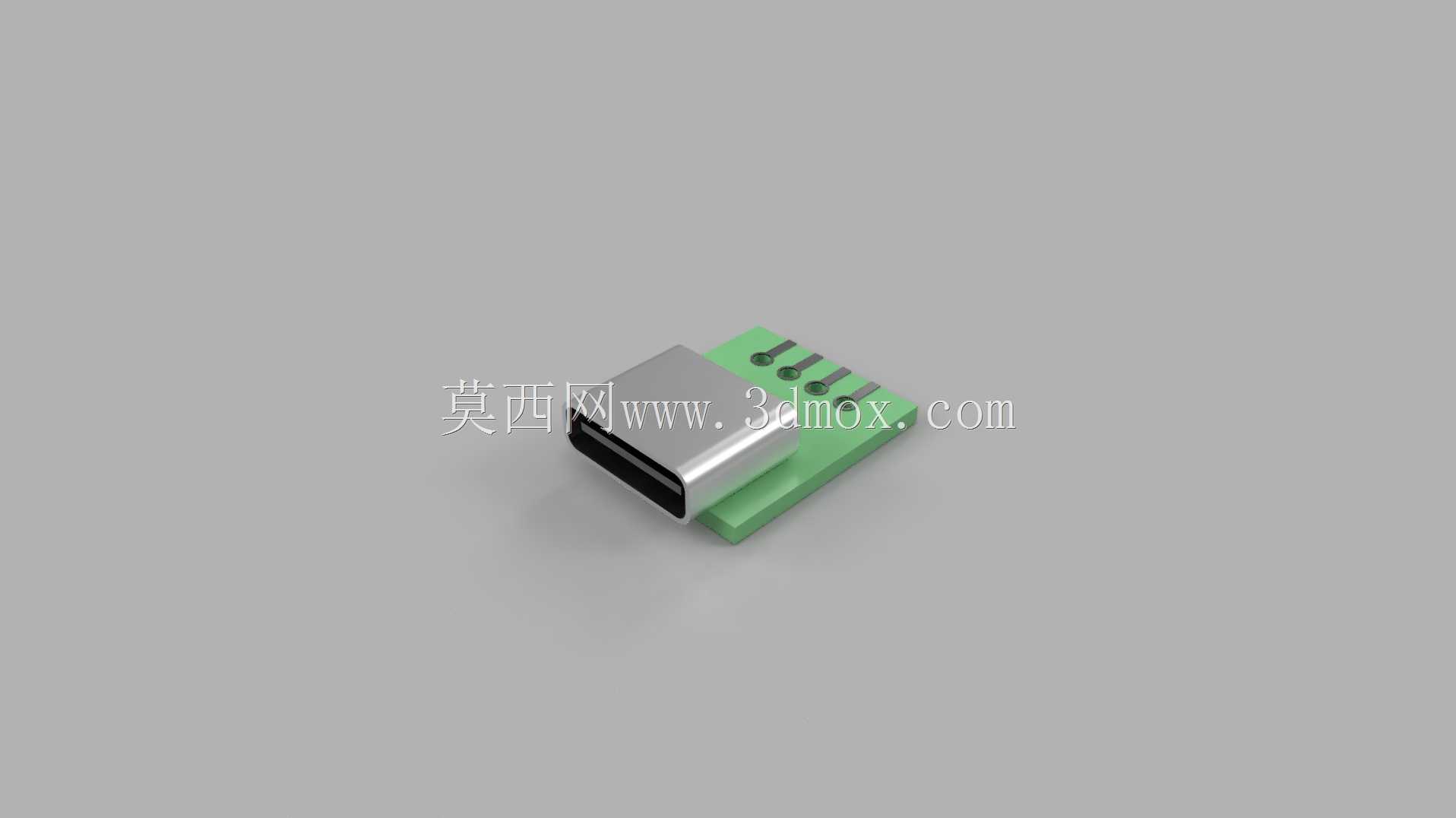

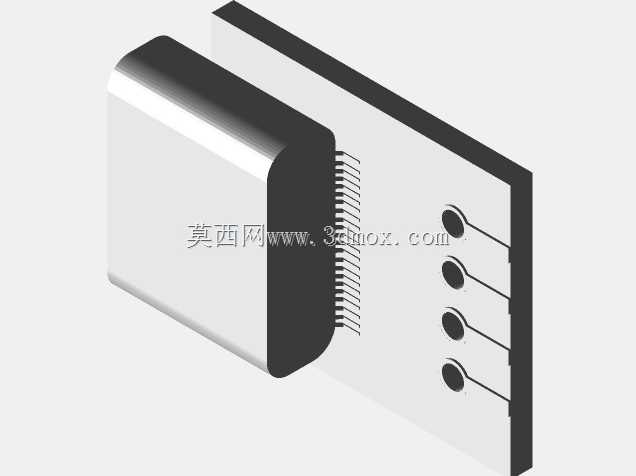

　　从产品功能特性来看，该模块保留了标准C型接口的金属屏蔽外壳结构，金属外壳采用卷边包胶的固定方式，与绿色玻纤基座紧密结合，既可以为插接过程提供足够的结构强度，避免多次插拔后基座开裂，也能实现基础的电磁屏蔽效果，减少外界电磁干扰对引脚传输信号的影响。四个引脚沿基座长度方向平行排布，分别对应电源正、电源负与两个基础信号触点，引脚采用镀金铜材制作，接触电阻低，耐插拔性能满足日常消费类产品的使用周期要求，引脚伸出基座的长度适配常规1.6mm厚度PCB的波峰焊或回流焊工艺，焊接后引脚与PCB焊盘的结合强度足够，能承受至少1000次以上的正常插拔操作不会出现脱焊问题。

　　在设计思路上，这款模块优先平衡了尺寸、成本与可靠性三者的关系，没有盲目追求全引脚的功能冗余，而是针对低速供电、简易信号传输的细分场景做了结构精简。金属外壳的卡扣结构设计在基座两侧，组装时可以直接卡入玻纤基座的预留卡槽，不需要额外的铆接工序，既提升了组装效率，也避免了铆接过程中对基座内部引脚位置的挤压偏移。接口的插接腔尺寸严格遵循通用C型公头的适配公差，公头插入后的插拔力控制在合适区间，既不会因为插拔力过松导致接触不良，也不会因为插拔力过大造成用户使用体验差，同时接口内部的防呆结构与公头的定位结构匹配，即使是精简引脚版本，也不会出现公头插偏损坏引脚的问题。

　　从外形尺寸与安装边界来看，该模块整体长度控制在8mm左右，宽度约6.5mm，基座高度距离PCB板面的尺寸不到3mm，属于极小尺寸的板端接插件，在PCB布局时，只需要在板边预留对应长宽的安装区域，接口中心距离板边的位置按照标准C型板端接口的开孔尺寸预留即可，不需要额外占用PCB板内的多余空间。焊接引脚的间距按照常规2.54mm以下的精密间距设计，布线时只需要在焊盘位置引出对应走线，不需要额外做等长处理，因为该模块不承担高速信号传输任务，走线长度差不会影响基础的供电与低速信号传输效果。安装时需要注意，接口金属外壳的接地引脚要可靠连接到PCB的保护地，既可以提升屏蔽效果，也能避免静电放电时损坏后端连接的电路元件，模块的基座底部与PCB板面贴合后，焊接前不需要额外点胶固定，依靠焊盘的焊接强度就足以满足日常使用的结构强度要求，如果是用于高振动的工控场景，可以在基座两侧点少量红胶加固，进一步提升抗振动性能。

　　在实际选型适配时，需要注意这款四引脚模块不支持USB3.0以上的高速信号传输，也不支持PD快充的协议通信，仅能承载最高2A的电流传输与基础的USB2.0低速信号，适合对成本敏感、功能需求简单的板级连接场景，不要将其应用在需要高速数据传输、大电流快充的产品设计中，避免出现功能不匹配的问题。模块的玻纤基座采用耐高温材料制作，可以承受回流焊的最高温区温度，不会出现焊接过程中基座变形、引脚移位的问题，适配常规SMT贴片加工的工艺要求，不需要额外调整焊接温度曲线，能直接融入现有成熟的PCB焊接加工流程，减少生产端的工艺适配成本。
