H型平开式车门合页结构设计

　　这类H型平开铰链主要应用在乘用车辆、工程车辆的车门开合部位，也可拓展用于设备检修门、特种舱门的铰接场景，核心作用是实现两个被连接件之间绕固定销轴的定角度回转，同时承担门扇与门框之间的载荷传递，保证开合过程的平顺性与长期使用的结构可靠性。从实际装车工况来看，这类铰链需要承受车门自重带来的静载荷，还要应对车辆行驶过程中颠簸、开关门冲击带来的交变载荷，因此结构设计阶段首先要校核销轴的抗剪切强度、页片的抗弯刚度，避免长期使用后出现页片变形、销轴窜动导致的车门下沉、开合卡滞问题。

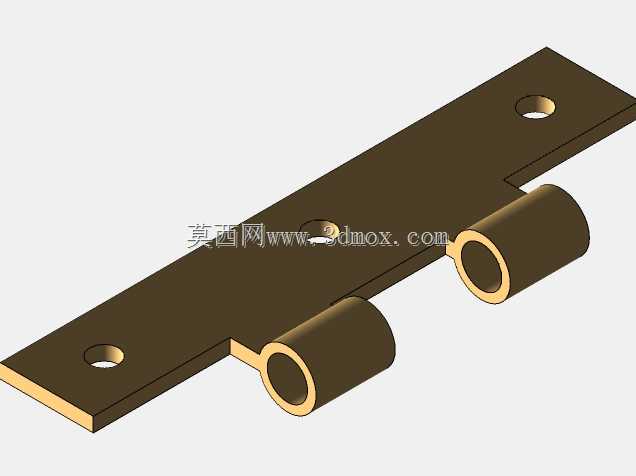

　　设计过程中首先确定铰接副的配合公差，销轴与卷圆筒之间采用间隙配合，保证转动无卡滞的同时控制径向间隙，避免开合过程出现旷量；两个页片的卷圆段采用分段交错排布，单页片设置两段卷圆结构，对应另一页片的单段中间卷圆，这种排布方式可以让铰接部位的受力更均匀，避免应力集中在卷圆与页片的衔接位置。页片上的安装孔采用沉孔设计，适配沉头螺钉安装，安装后螺钉头不突出页片表面，避免开合过程中与门框、车门钣金发生干涉，每个页片设置三个安装孔，呈三角形排布，相比双孔固定结构抗扭转能力更强，能有效分散安装面的紧固应力，避免长期受力后安装孔位出现变形松动。

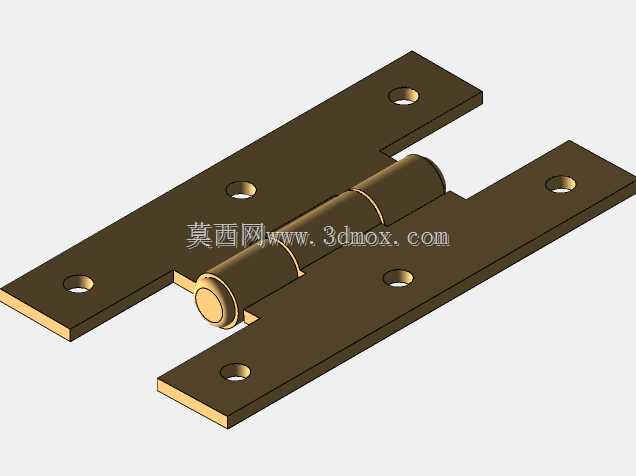

　　从安装边界来看，页片采用等厚板材冲压成型，边缘做倒角去毛刺处理，避免安装过程中划伤操作人员或破坏车门漆面；两个页片处于同一平面时，整体呈对称H型结构，合页闭合状态下两个页片的贴合面平整度控制在合理范围内，保证车门关闭后与门框的贴合间隙均匀。销轴两端做铆边处理，将卷圆段轴向限位，防止使用过程中销轴轴向窜出，同时销轴与卷圆的接触段长度经过匹配，保证转动接触面的压应力在材料许用范围内，减少长期转动带来的磨损量，延长铰链的使用寿命。

　　实际选型应用时，需要根据车门的重量、开合角度需求匹配对应规格的铰链，这类平开结构的铰链最大开合角度可以满足常规车门的开启角度需求，安装时需要保证上下两个铰链的同轴度，避免出现转动别劲的问题；页片的安装面平面度有严格要求，安装后与车门、门框的钣金面完全贴合，避免紧固后页片产生附加内应力，导致开关门阻力增大或者铰链提前失效。相比其他类型的铰接结构，这种H型平开铰链结构简单，安装维护方便，成本可控，同时具备足够的结构强度，能够满足各类平开门结构的铰接需求，在车辆制造、通用设备制造领域都有广泛的应用空间。建模过程中对卷圆段的成型尺寸做了精准控制，保证两个页片装配后转动灵活无干涉，安装孔的位置度符合装配要求，能够直接用于后续的工程出图、装配仿真或者3D打印样件验证。
