双折边加厚H型平开合页结构设计

　　这款H型平开合页的结构设计，核心围绕常规室内门、轻型柜体门、工业设备防护舱门的铰接转动需求展开，区别于普通薄款合页，其两片页片均做了等宽加厚处理，每片页片上预留三个沉头安装孔，孔位沿页片长度方向等距排布，沉头深度完全匹配国标M4沉头螺丝的头部尺寸，安装后螺丝端面与页片表面齐平，不会出现凸起刮蹭门体或门框的问题。从实际安装边界来看，页片的折边高度经过精准测算，当合页处于完全闭合状态时，两片页片的贴合面间隙控制在0.1mm以内，既不会因为间隙过大导致门体晃动，也不会因为间隙过小出现开合过程中的摩擦卡顿。

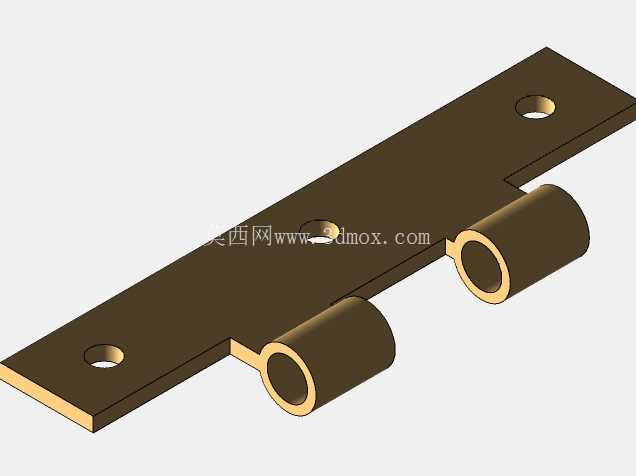

　　中间的铰接轴采用三段式套合结构，轴套与页片为一体化成型结构，没有额外的焊接拼接点，避免了长期使用后焊接位置开裂、轴套脱落的问题，轴芯与轴套之间预留了合理的配合间隙，即使在环境湿度变化导致金属件出现微小膨胀的情况下，也能保证转动顺畅无卡滞。在实际应用场景中，这款合页可适配厚度30mm-50mm的木质门、铝合金框门、薄钢板设备防护门，单组合页的承重能力可满足单扇重量25kg以内的门体使用需求，常规室内门安装两组合页即可保证长期使用不下垂，若门体宽度超过900mm可加装第三组合页在门体中部位置，进一步分散承重应力。

　　设计过程中针对页片的转角位置全部做了R0.5的圆角处理，没有尖锐的直角边，既可以避免安装过程中划伤施工人员，也能减少应力集中点，提升页片的抗弯折性能，当门体受到意外侧向冲击力时，应力会沿圆角位置均匀分散，不会出现页片从转角位置断裂的问题。页片与门框、门体的贴合面做了平面度校准，平面度公差控制在0.05mm以内，安装时不需要额外打磨页片表面就能完全贴合安装基面，不会出现页片翘曲导致门体安装错位的问题。铰接位置的转动阻尼经过优化，开合过程中没有松旷的旷量，也不会出现阻尼过大导致开门费力的情况，门体开启到任意角度都能保持稳定，不会出现自动回弹或者自动关闭的问题，适配无闭门器的常规室内场景使用。

　　从安装适配性来看，这款合页的安装孔位间距与市面上主流的4寸平开合页孔位完全兼容，老旧合页更换时不需要在门体或门框上重新打孔，直接对齐原有孔位拧入螺丝即可完成更换，大幅降低了更换施工的难度。页片的厚度为3mm，相比常规2mm厚度的合页，抗形变能力提升40%以上，长期使用不会因为门体的重力作用出现页片弯折、门体下沉刮蹭地面的问题。铰接轴的两端做了封边处理，没有突出的轴芯端头，外观更加整洁，同时也避免了轴芯长期暴露在空气中出现氧化锈蚀，导致转动卡顿的问题。在设备防护门的应用场景中，这款合页的金属表面可根据需求做喷塑、镀锌、镀铜等不同表面处理，适配不同设备的外观风格，同时提升防锈耐腐蚀能力，即使在车间有少量油污、潮气的环境下，也能保证5年以上的正常使用寿命。设计时还考虑了安装容错空间，每个安装孔的直径比适配螺丝大0.2mm，安装时可以在小范围内调整页片的位置，抵消门框或门体安装时的尺寸误差，不需要强行撬动页片对齐孔位，避免安装过程中造成页片变形。
