CSWP认证圆形弯臂支撑练习构件

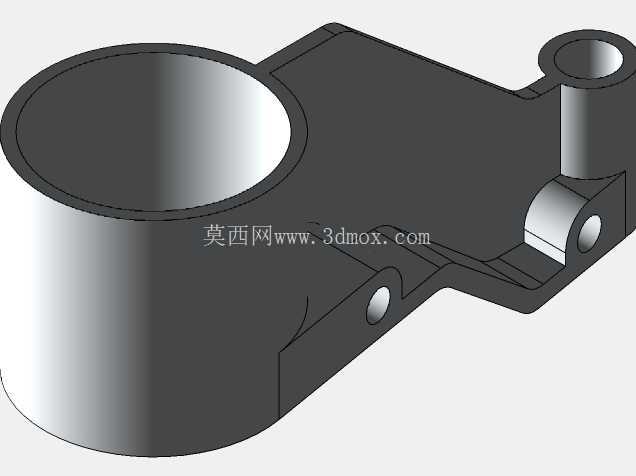

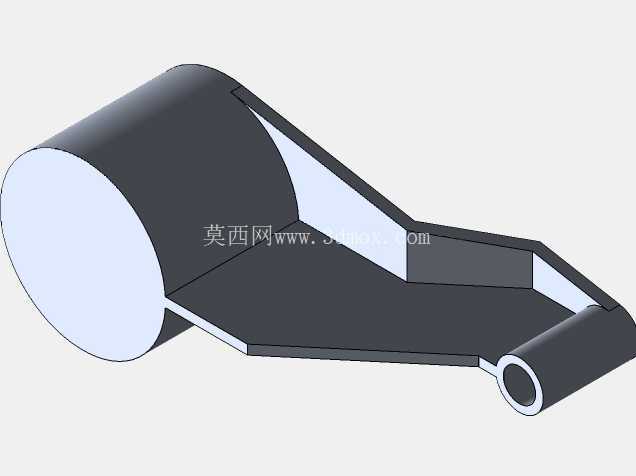

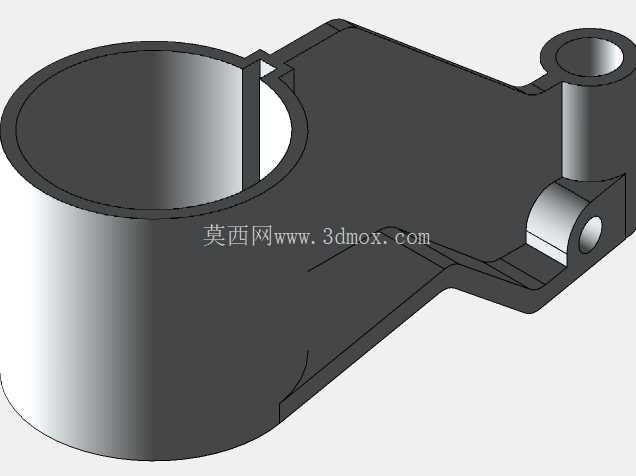

　　该构件属于典型的变轮廓扫掠类机械练习结构，整体由大直径圆柱筒体、斜向延伸的薄壁弯臂以及末端小直径铰接筒三段连续过渡构成，没有冗余装饰特征，所有曲面与平面的衔接都服务于力流传递和装配约束，常被用作三维建模能力考核中扫掠、放样、薄壁抽壳与特征组合的实操载体。

　　从实际工程映射场景看，这类弯臂支撑结构在轻工输送线、小型工装夹具、检测设备摆臂以及阀门执行机构的联动支架中十分常见：大端圆柱段可作为主回转支承座，内置轴套或轴承后绕固定主轴摆动；末端小筒段用于穿装铰接销轴，连接从动连杆、滚轮或压头，中间弯臂则承担两端铰接点之间的扭矩与弯矩传递。建模时先锁定两端铰接孔的中心距与空间夹角，再沿臂身走向绘制连续引导线，截面轮廓沿引导线平滑过渡，避免在臂身转折处出现截面突变——实际加工中这类突变会直接造成应力集中，在反复摆动工况下萌生裂纹。

　　外形边界方面，大端圆柱的外径决定了主支承位的安装空间，其端面需预留与固定机架贴合的止口面，安装时圆柱轴线需与机架转轴保持同轴，端面贴合后通过径向紧定螺钉或端盖压牢；末端小铰接筒的内孔与销轴采用间隙配合，筒壁厚度需满足销轴剪切面的挤压强度要求，臂身两侧的薄壁立边同时充当加强肋，既控制整体重量，又提升弯臂在摆动平面内的抗弯刚度，臂身底面为平直安装基准面，可在装配时贴靠限位块限定摆角下限。

　　设计思路上，该结构刻意保留了等厚薄壁、同轴圆柱、斜接肋板这些基础特征组合，建模过程中需优先保证两端孔系的同轴度与中心距公差，再处理臂身与圆柱段的相贯过渡，圆角半径沿臂身走向保持一致，既符合钣金折弯或铸造成型的工艺习惯，也能在后续工程出图时直接生成剖切视图与铰接位配合尺寸，完成后可直接导入装配体验证摆臂全行程内与周边构件的干涉情况。
