水泥输送用无轴螺旋输送设备结构

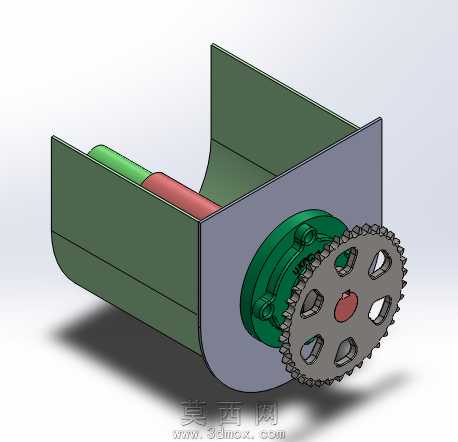

本模型采用SolidWorks进行全参数化三维建模，整体建模过程遵循机械设计常规流程，先完成核心输送螺旋构件的草图绘制，通过螺旋线扫描生成连续的螺旋叶片结构，再依次构建U型输送槽体、端部轴承座、传动链轮等配套部件，所有零件均按照实际装配约束完成配合，可实现完整的装配体运动仿真验证。渲染阶段采用软件内置的Photoview360渲染模块，针对不同部件赋予差异化材质：U型槽体采用哑光深绿色喷涂金属材质，模拟工业设备常用的防护漆质感，端部法兰与轴承座采用亮绿色烤漆材质，传动链轮赋予灰色铸铁材质并添加金属切削纹理，螺旋轴分段设置不同色彩标识，便于区分不同功能轴段，背景采用浅灰白色渐变地面，添加柔和的环境阴影提升模型立体感，清晰展现各部件的装配位置关系。结构设计上，该设备为无轴螺旋输送结构，相较于传统有轴螺旋，无轴设计可避免大颗粒、缠绕性物料输送过程中的卡堵问题，U型槽体上部设置敞口进料区域，下部为弧形承料结构，端部采用带密封结构的轴承座支撑螺旋轴，外伸轴端安装大节距传动链轮，可匹配链条传动实现动力输入，整体结构紧凑，传动端布局合理，密封结构可避免水泥类粉状物料泄漏进入轴承部位。设计思路围绕粉状水泥物料的密闭输送需求展开，重点优化了槽体与螺旋叶片的间隙控制，确保物料输送过程中无残留堆积，链轮传动结构具备传动扭矩大、维护便捷的特点，适合工矿场景下的长期连续运行，所有建模尺寸均参考行业通用螺旋输送机参数设定，各零部件均保留完整建模特征，可根据实际输送量需求调整螺旋直径、槽体长度、链轮齿数等参数，具备较强的参数化修改适配性，模型装配过程中严格校验了各运动部件的干涉情况，确保螺旋叶片旋转过程中与槽体、端盖无摩擦碰撞，符合实际设备的运行要求。
