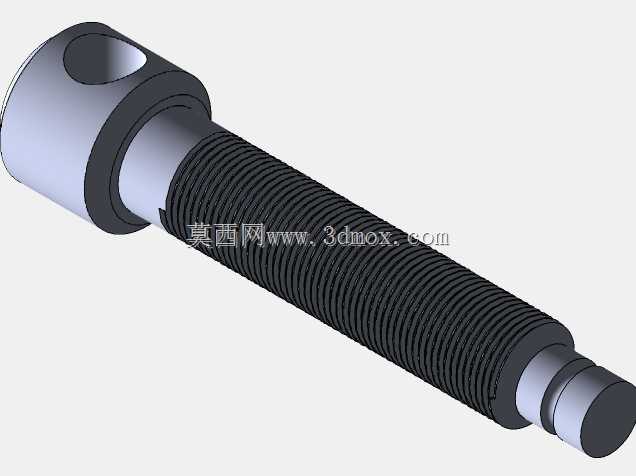

CA6140机床用带孔调节螺纹杆结构

　　在普通卧式车床的进给与锁紧机构中，这类带孔端螺纹杆是承担直线传动、间隙调节与位置锁定的核心受力零件，常见于CA6140这类通用卧式车床的尾座锁紧、刀架微调、进给丝杠副的辅助调节工位，日常加工中无论是工件装夹后的尾座顶紧力调节，还是小拖板的进给间隙补偿，都需要依靠这类杆件的螺旋传动来实现精准的位移控制。从结构设计来看，杆端的径向通孔是为了穿装锁紧销或者操作杆，方便现场装配与调试时手动施加扭矩完成预紧，不需要额外配套专用扳手就能完成初步的位置固定，适配车间现场快速调整的作业需求；杆身的梯形螺纹段是核心传动区域，牙型角度与螺距匹配CA6140车床原有传动副的参数，保证与配套螺母啮合时的传动平稳性，避免出现爬行、间隙过大导致的进给窜动问题，

　　螺纹收尾处设计有退刀槽结构，既方便螺纹加工时的退刀操作，也能避免螺纹末端应力集中导致的杆部断裂，延长零件在交变载荷下的使用寿命。杆身末端的光轴段是安装导向与定位的区域，直径尺寸与机床上的安装导向孔保持间隙配合，控制配合间隙在0.02-0.04mm区间，既保证杆件转动与直线移动时的同轴度，也不会因为间隙过小出现卡滞、发热抱死的问题；光轴段末端的轴肩结构是行程限位的基准面，装配时与配套的限位挡圈贴合，控制螺纹杆的最大伸出行程，避免调节过程中螺杆从螺母副中脱出引发设备故障。从安装边界来看，这类螺纹杆的整体长度需要匹配CA6140车床对应安装位的空间尺寸，杆端带孔头部的直径大于螺纹大径，装配时作为轴向定位的贴合面，承受调节时的轴向顶紧力，

　　头部端面的平面度控制在0.01mm以内，保证顶紧时受力均匀，不会出现偏载导致的杆部弯曲变形。实际加工建模过程中，螺纹段的牙型轮廓需要严格按照机床原有零件的测绘参数绘制，不能随意更改牙型高度与螺距，否则会出现与原有螺母无法啮合、传动卡滞的问题；杆端通孔的位置度需要控制在0.05mm以内，保证穿装销杆后不会出现偏斜，影响操作时的受力均匀性。这类杆件在机床长期运行中，螺纹段会因为频繁的往复摩擦出现磨损，导致传动间隙增大，影响加工时的进给精度，建模时预留了0.2-0.3mm的磨损补偿余量，后续维修更换时可以通过配磨垫片的方式调整啮合间隙，不需要整体更换整套传动副，降低设备的维护成本。从受力角度分析，

　　这类螺纹杆工作时主要承受轴向压力与少量的扭转力矩，建模时杆部的直径尺寸经过强度校核，在最大顶紧力工况下的弯曲变形量控制在0.01mm以内，保证顶紧后不会因为杆部变形导致工件装夹偏移，影响车削加工的尺寸精度。杆身的表面粗糙度要求也根据不同功能段做了区分，螺纹段表面粗糙度控制在Ra1.6，保证啮合时的摩擦阻力均匀，减少磨损；光轴导向段表面粗糙度控制在Ra0.8，降低与导向孔之间的摩擦系数，提升移动顺畅度；头部端面与轴肩定位面的表面粗糙度控制在Ra1.6，保证定位贴合的紧密性。在装配逻辑上，这类螺纹杆需要先从安装位的一侧穿入导向孔，再旋入配套的传动螺母，最后在杆端通孔内穿装操作销，整个装配流程不需要复杂的专用工装，适配车间维修时的快速拆装需求，减少设备停机维护的时间。
