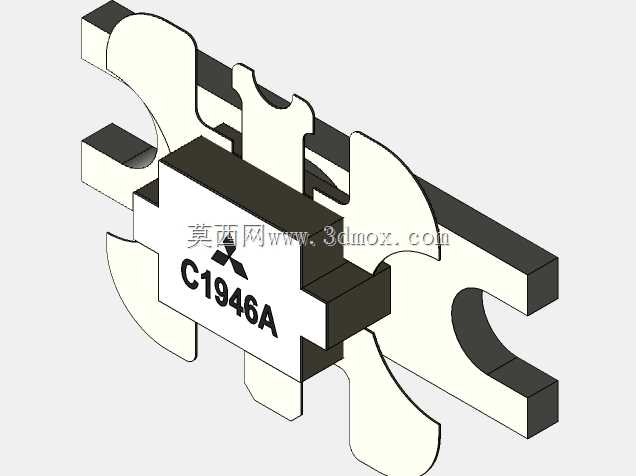

三菱C1946A射频功率晶体管三维结构

　　射频功率晶体管作为射频发射链路里的核心有源器件，在民用通信基站、工业高频加热设备、广播发射台、航空导航信号发射装置、业余无线电通信设备里都承担着将小功率射频信号放大至额定输出功率的作用，是整个射频前端链路里决定输出能力、线性度、工作稳定性的关键部件。本次完成结构建模的C1946A型号射频功率晶体管，属于高频段大功率放大器件，建模过程完全参照器件实际量产封装的实物测绘尺寸完成，所有结构特征均还原器件真实物理形态，可直接用于射频功放板的布局设计、结构干涉检查、整机装配仿真环节。

　　从器件实际应用场景来看，这类射频功率管通常工作在VHF至UHF频段，在中小功率通信发射设备里常作为末级功率放大单元使用，工作时需要搭配匹配的散热基座、输入输出阻抗匹配网络、偏置供电电路才能稳定输出额定功率。建模时首先还原了器件的金属封装底座结构，这部分是器件与外部散热结构连接的核心载体，底座的平面度、安装孔位的位置度直接决定了器件安装后的散热接触热阻，因此建模时严格按照实物安装孔的中心距、孔径、底座厚度、引脚伸出长度做了1:1还原，底座上的定位凸台结构也做了精确复刻，避免PCB布局时出现安装干涉。

　　器件的上部封装壳体采用绝缘耐高温塑封结构，建模时还原了壳体表面的型号标识印刷区域、品牌标识区域的结构特征，壳体与金属底座的结合面做了贴合处理，还原了实际封装的压合边界，没有出现结构错位。引脚部分按照实际器件的引脚排布、引脚宽度、引脚厚度、引脚间距完成建模，每个引脚的根部与封装壳体的衔接处做了圆弧过渡处理，还原实际器件引脚的注塑包封结构，避免建模时出现直角锐边导致的结构失真，引脚的伸出长度预留了实际焊接时的成型余量，可直接用于PCB焊盘的匹配设计。

　　从设计思路层面，这类分立功率器件的三维建模核心是服务于整机结构设计的装配校验，不需要还原内部晶圆、键合线等微观结构，只需要保证外部所有装配相关的尺寸完全准确即可。建模过程中首先确定器件的安装基准面，也就是金属底座的下表面，所有尺寸均以该基准面为起点做标注，确保安装时的高度方向尺寸与整机结构的预留空间匹配。器件的总高度控制在实际量产器件的公差范围内，安装孔的位置采用对称排布设计，兼容常用的功放模块安装孔位标准，不需要额外做安装孔的适配修改。

　　在安装边界的处理上，建模时特意预留了器件周边的安全操作空间，包括引脚焊接时的烙铁操作空间、散热底座安装时的螺丝锁紧空间、器件与周边高频走线的隔离距离参考，结构设计人员在调用该模型做整机布局时，可直接参照模型的外轮廓预留足够的装配间隙，不需要额外查阅器件手册的安装尺寸图。模型的所有棱角均按照实际器件的注塑圆角做了处理，没有出现不符合实际加工工艺的尖锐直角，金属底座的边缘倒角也做了还原，避免安装时划伤操作人员或周边线路。

　　对于射频功放类设备的结构设计人员来说，这类功率管的模型精度直接决定了功放板组装时的良品率，如果模型尺寸出现偏差，很容易出现安装时引脚与焊盘错位、器件与散热基座贴合不紧密导致工作时过热烧毁、器件与周边屏蔽罩结构干涉等问题。本次建模过程中反复核对了实物的各个关键尺寸，包括引脚中心距、底座安装孔距、器件总宽度、总长度、引脚直径、壳体突出高度等核心装配尺寸，所有尺寸误差控制在0.1mm以内，完全满足工业级结构设计的精度要求。

　　另外，模型还原了器件表面的标识区域的结构凹陷，在做整机外观渲染、装配工艺演示时，可以直接在对应区域贴图添加型号、参数标识，不需要额外做面的拆分处理。金属底座与塑封壳体的分模线位置也按照实际器件的开模位置做了还原，模型的结构分层清晰，可直接导入各类三维设计软件做装配约束、干涉检查、质量属性计算，也可用于生成二维工程图的安装参考图，为射频功放类设备的结构设计提供准确的器件模型支撑。
