单极微型断路器BKN系列结构设计

　　在低压终端配电系统的设计选型环节，单极微型断路器是民用住宅、商业楼宇、工业控制柜内部最常见的保护类元件，这款1P规格的微型断路器，主要承担单相回路的过载与短路保护职能，日常运维中也可作为线路隔离开关使用，实现回路的手动分合操作。从实际工程应用来看，这类元件普遍安装在终端配电箱的DIN标准导轨上，单极宽度通常为18mm标准模数，能够最大化利用配电箱内部的安装空间，多回路并排安装时不会出现干涉问题，进出线端的接线端子适配常规1.5-6平方毫米的铜芯导线，拧紧力矩符合低压配电施工规范要求，能够避免长期运行过程中端子松动引发的发热隐患。从结构设计逻辑来看，这款断路器的外壳采用高阻燃等级的热固性塑料压制成型，外壳拼接处设置有多重卡扣与定位筋，既能够保证分断短路电流时的外壳强度，避免电弧溢出引发安全事故，也能在装配过程中实现内部元件的快速定位，减少生产环节的装配误差。操作手柄的行程与脱扣机构的动作行程做了匹配设计，手柄处于合闸位置时的角度符合人工操作的施力习惯，分闸位置有明显的状态指示，运维人员在配电箱前可以快速判断回路的通断状态，不需要额外加装状态指示装置。

　　内部的脱扣机构采用双金属片与电磁脱扣器组合的设计，双金属片承担过载保护职能，当回路电流长时间超过额定值时，双金属片受热弯曲触发脱扣机构，动作特性符合反时限保护要求；电磁脱扣器则承担短路保护职能，当回路出现短路大电流时，电磁机构瞬间吸合触发脱扣，分断时间控制在毫秒级，能够快速切断故障回路，避免故障电流对后端用电设备造成损坏。进出线端的接线端子采用压线框结构，相比传统的螺丝直接压接，压线框能够增大与导线的接触面积，即使是多股软导线也能实现可靠压接，不会出现导线散丝引发的短路隐患。安装卡扣的结构做了弹性优化，在导轨上安装时只需要按压卡扣即可快速卡入，拆卸时用一字螺丝刀撬动卡扣解锁片就能轻松取下，不需要对配电箱内的其他相邻元件造成扰动。

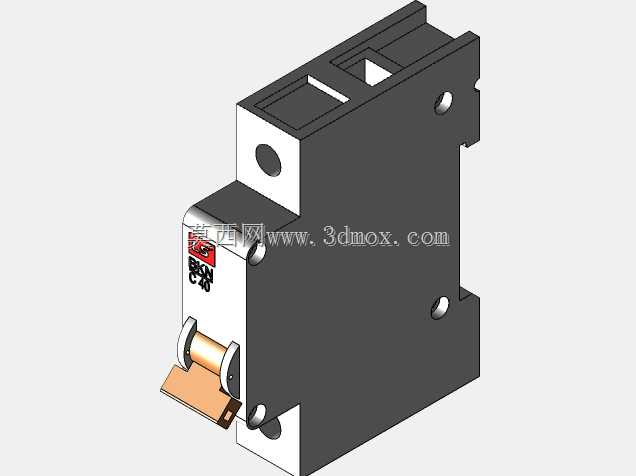

　　灭弧室的栅片结构按照短弧灭弧原理设计，分断过程中产生的电弧会被栅片切割成多段短弧，快速提升电弧电压实现熄弧，灭弧室的排气通道朝向断路器底部，能够避免分断时的高温气体喷向相邻元件或者操作人员，提升使用过程的安全性。从建模细节来看，这款模型还原了断路器外部的所有安装与操作特征，包括手柄的防滑纹理、外壳上的参数标识区域、端子处的螺丝沉孔、安装卡扣的弹性结构，还有侧面用于拼装附件的联动卡槽，这些细节在做配电箱的三维布局设计时，可以直接用来校验元件之间的安装间隙，模拟实际接线时的导线弯曲半径，提前发现布局中存在的干涉问题。

　　在做低压柜的排布设计时，这类单极断路器的三维模型能够帮助设计人员精准统计配电箱内的元件占位尺寸，预留足够的接线空间与操作空间，避免现场安装时出现元件装不下、操作手柄被其他部件挡住的问题。同时模型还原的端子位置，也可以用来做二次接线的布线模拟，提前规划导线的走线路径，计算所需导线的长度，减少施工过程中的材料浪费。对于电气成套厂的结构设计人员来说，这类精准的元件模型是做配电箱三维设计的基础，相比简化的方块模型，带完整结构细节的模型能够更真实地模拟实际装配效果，在设计阶段就规避很多现场安装才会发现的问题。
