CA6140车床带法兰斜向接口管路连接座

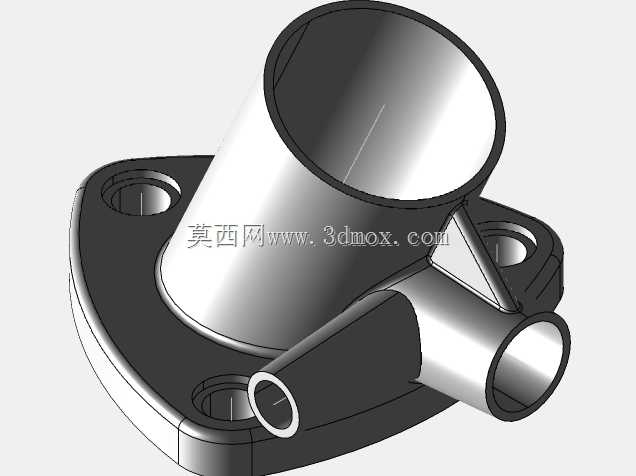

　　在普通卧式车床的流体输送系统布局里，这类带三角安装法兰的斜通连接构件，主要承担不同走向管路的汇接与转向导通作用，常见于CA6140这类通用车床的润滑系统、冷却辅助回路的管路排布中，解决多管路非同轴布设时的硬连接密封问题。从结构细节来看，主体采用垂直主通腔加侧置斜通腔的一体铸造成型基体，主通腔为大直径直通结构，适配主回路的大流量介质输送需求，侧置斜接口以固定角度从主腔体侧壁引出，角度设定完全匹配车床床身内部管路的避让空间，不需要额外增加弯头配件就能完成斜向管路的对接，减少了管路连接点的泄漏风险。底部的三角法兰盘上均匀布置三个安装沉孔，孔位间距严格匹配车床床身对应安装基面的预设螺纹孔位置，安装时法兰底面与安装基面完全贴合，

　　沉孔结构可以让紧固螺栓的头部完全沉入孔内，不会突出法兰表面干涉周边其他部件的布设，三个孔的三角形排布相比两孔安装具备更好的抗扭转性能，设备运行产生振动时也不会出现连接座松动移位的问题。主腔体与斜接口的衔接位置做了圆弧过渡加强筋设计，既可以消除铸造时的应力集中问题，避免介质长期冲刷或者设备振动导致衔接位置开裂，也能让介质在腔体内转向时的流阻更小，不会在转角位置形成涡流造成杂质沉积堵塞管路。所有接口的端面都加工了密封槽位，安装时配合对应规格的密封垫圈就能实现端面密封，不需要额外做螺纹密封处理，后期维护拆解也更方便。设计这类构件的时候，首先要匹配车床内部的安装空间边界，整体外轮廓的最大回转尺寸不能超出床身内壁的预留间隙，

　　尤其是斜接口的伸出长度和角度，要完全避开床身内部的齿轮、传动轴等运动部件，防止设备运行时运动部件与连接座发生碰撞干涉。其次要兼顾介质流通的通径需求，主腔体的通径要匹配主回路的流量要求，斜接口的通径根据支路的流量需求做对应缩小，腔体内壁的过渡圆角要根据介质流速做匹配设计，流速越高的回路圆角半径越大，降低流阻的同时减少介质对腔壁的冲刷磨损。另外安装法兰的厚度要根据管路的工作压力做强度校核，三个安装孔的位置度公差要控制在合理范围，保证安装时不需要强行掰动管路就能完成对接，避免装配时产生额外的装配应力，长期使用下出现接口变形泄漏的问题。这类连接座在实际使用中，除了车床的润滑、冷却回路，

　　也可以适配其他通用机械设备里需要固定角度管路转向的安装场景，只要安装法兰的孔位、接口通径和布设角度匹配，就能直接替换使用，不需要重新设计定制连接件，能有效缩短设备的管路装配周期，降低管路系统的故障点。建模过程中需要重点关注腔体的壁厚均匀性，避免铸造时出现壁厚差过大导致的缩孔、砂眼等铸造缺陷，所有的棱边都要做倒角处理，去除加工毛刺，防止安装时割伤密封件或者划伤操作人员。斜接口与主腔体的相贯线位置要做平滑过渡处理，不仅是为了降低流阻，也能避免相贯线位置的应力集中，提升构件的整体承压能力。安装基面的平面度公差要严格控制，保证安装时法兰与基面完全贴合，不会出现局部间隙导致的密封失效问题，三个沉孔的深度要统一，保证螺栓拧紧后头部不会高出法兰表面，同时也要保证足够的螺纹啮合长度，满足连接强度要求。
