CA6140车床锅炉顶盖结构设计

　　在普通卧式车床的配套辅助承压单元中，这类端盖部件承担着密封腔体、承载内部介质压力、集成外接管路接口的核心作用，是CA6140车床配套润滑冷却锅炉组件的关键密封承载件。日常车间生产场景里，车床连续运转过程中，配套的小型锅炉单元会持续为导轨润滑系统、主轴冷却回路提供恒温的润滑介质与冷却介质，端盖作为腔体的顶部密封部件，需要长期承受0.3-0.6MPa的内部介质压力，同时还要耐受润滑油、切削液混合介质的长期腐蚀，以及车床运转带来的持续振动载荷，这就要求部件的结构设计必须兼顾密封可靠性、安装便捷性与长期运行的结构强度。

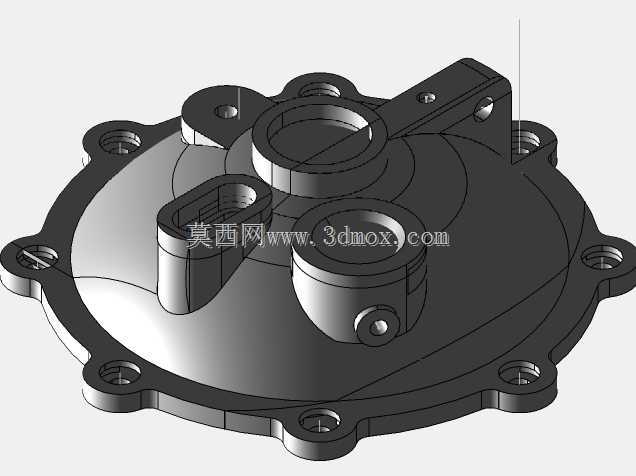

　　从结构设计逻辑来看，该端盖采用圆形法兰式主体结构，周向均匀布置6个沉头安装孔，安装孔的位置度公差控制在0.05mm以内，保证与腔体端面装配时能够完全贴合，避免因安装错位导致的密封失效。主体盘面采用不等厚的渐变壁厚设计，中心承压区域壁厚比边缘法兰区域厚2mm，既能够满足中心区域的承压强度要求，又能尽可能控制部件整体重量，降低材料成本。端盖表面集成了三个不同通径的凸台接口，分别对应介质注入、压力检测、溢流回路的外接管路连接，每个凸台接口都设计了密封槽结构，可适配O型密封圈实现端面静密封，避免管路连接位置出现介质渗漏。其中一个侧置凸台还设计了定位销孔结构，用于外接管路的快速定位安装，减少现场装配时的对位调整时间。

　　从安装边界来看，该端盖的最大外圆直径与配套锅炉腔体的上端面外径完全匹配，装配后法兰端面完全覆盖腔体的密封面，安装孔的中心圆直径与腔体上的螺纹孔中心圆保持一致，装配时采用M6内六角沉头螺钉进行紧固，螺钉的拧紧力矩控制在8-10N·m，既能保证足够的压紧力实现密封，又不会因力矩过大导致法兰盘面变形。端盖装配后突出腔体端面的高度不超过35mm，不会与车床周边的进给机构、防护罩部件产生运动干涉，适配CA6140车床原有安装空间的尺寸限制，不需要对原有设备结构进行额外改造即可直接替换安装。

　　在实际使用过程中，该端盖的结构设计充分考虑了车间维护的便捷性，所有外接接口都布置在端盖的上半侧区域，日常检修时不需要拆卸端盖主体，即可直接在外部完成压力表、溢流阀、外接管路的更换操作。盘面的加强筋结构从中心凸台位置延伸至周向每个安装孔位置，形成辐射状的加强结构，能够有效分散内部压力带来的盘面形变应力，避免长期承压后盘面出现鼓包变形导致密封失效。部件的所有棱边都做了R1-R2的圆角过渡处理，既避免了加工和装配过程中尖锐棱边划伤操作人员，也能减少应力集中点，提升部件的疲劳强度，在车床长期连续运转的振动工况下，不会因应力集中出现裂纹破损。

　　针对车床加工车间多粉尘、多切削液飞溅的工况，端盖的表面设计没有多余的凹槽和死角，日常清理时只需要用棉纱擦拭表面即可去除附着的切削液和粉尘，不会出现杂物堆积在结构缝隙中难以清理的问题。接口位置的密封槽采用标准的矩形槽设计，可直接采购标准规格的O型密封圈进行更换，不需要定制特殊规格的密封件，降低了设备后期的维护成本。端盖与腔体接触的密封面采用平面度0.02mm的精加工要求，表面粗糙度达到Ra1.6，即使不额外加装密封垫片，依靠金属面的贴合配合O型圈也能实现可靠密封，避免了传统石棉密封垫片长期使用后老化破损导致的渗漏问题。
