CA6140车床用管道热液弯管连接接头

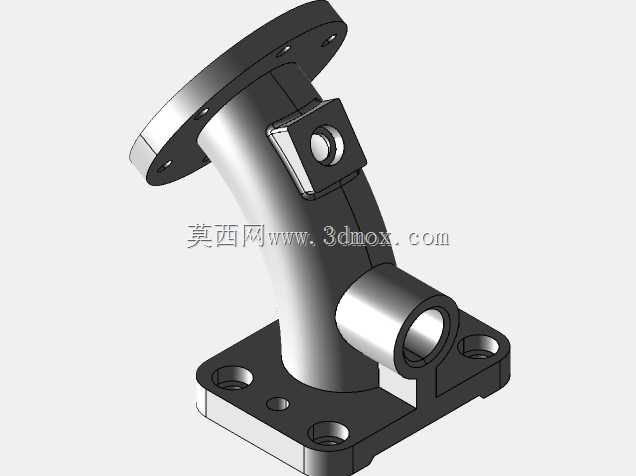

　　这款弯管接头是CA6140普通车床冷却与润滑管路系统中的核心连接件，主要承担车床主轴箱、进给箱区域热态切削液、润滑油的转向输送功能，在机床实际运行过程中，需要同时耐受管路内流体的持续温度冲击、机床自身切削作业带来的振动载荷，以及管路装配过程中的安装应力，因此结构设计上充分考虑了机床工况的实际使用需求。从结构布局来看，接头整体采用45度斜向弯通结构，两端分别设置方形法兰安装面，上端法兰为圆形带均布安装孔的对接结构，可直接与主轴箱侧的管路输出端贴合密封，下端方形法兰设置四个沉头安装孔，能够通过螺栓直接固定在床身的预制安装基面上，避免管路悬空带来的振动疲劳问题。接头侧部额外设置了一个垂直于弯管主体的侧向通油接口，

　　该接口主要用于连接压力表或者支路润滑管路，可实时监测主管路内的流体压力，同时为导轨润滑支路提供分流通道，接口处采用凸台加厚设计，避免支路管路安装时对接头主体薄壁结构造成挤压损伤。设计过程中，弯管的流道内壁做了圆弧过渡处理，没有直角转折结构，能够有效降低热态流体在转向过程中的阻力损失，减少流体湍流带来的管路振动与噪音，同时避免流道死角处的流体滞留，防止长期使用过程中油液杂质沉积堵塞管路。接头主体的壁厚经过受力核算，在满足流体通径要求的前提下，针对法兰安装位置、侧接口位置做了局部加厚处理，既控制了整体零件重量，又保证了安装位置的结构强度，避免螺栓拧紧时出现零件变形导致的密封失效问题。安装边界方面，

　　上端圆形法兰的安装孔位与CA6140车床原有管路接口尺寸完全匹配，不需要额外加工转接板即可直接替换原有接头，下端方形法兰的安装孔距与床身预制安装螺孔位置一致，安装时只需要将接头贴合安装基面，穿入固定螺栓按照对角顺序拧紧即可，不需要复杂的调校工序。在实际机床运行场景中，该接头所处位置靠近主轴切削区域，除了承受管路内的流体压力与温度，还会受到切削飞溅的切屑、切削液的侵蚀，因此结构外表面没有多余的凹槽与窄缝，能够减少切屑堆积，方便日常维护时的清理作业。接头的两个主接口与侧接口的同轴度、端面平面度都按照机床管路密封要求做了公差约束，安装时配合密封垫片即可实现无泄漏连接，不需要额外涂抹密封胶，降低了后期维护的拆装难度。从建模逻辑来看，

　　整个零件的特征构建完全遵循机械加工工艺顺序，先通过拉伸构建主体弯管的基础轮廓，再通过旋转切除加工出内部流道，之后分别添加两端法兰与侧接口的结构特征，最后处理安装孔、倒角等细节特征，所有特征的参数都可以根据实际管路通径、安装位置需求做快速调整，能够适配不同型号车床的管路改造需求。在管路系统装配时，该接头的弯转角度经过实际空间校核，安装后不会与周围的主轴皮带轮、进给操作手柄产生运动干涉，管路走向能够顺着床身的布线槽布置，避免管路外露被切屑剐蹭破损。侧接口的位置设置在弯管的外侧方位，安装压力表或者支路管路时，操作空间充足，不需要拆卸周围其他零部件即可完成接头的拆装作业，大幅降低了设备维护的时间成本。
