CNC铣削练习用异形型腔加工件结构

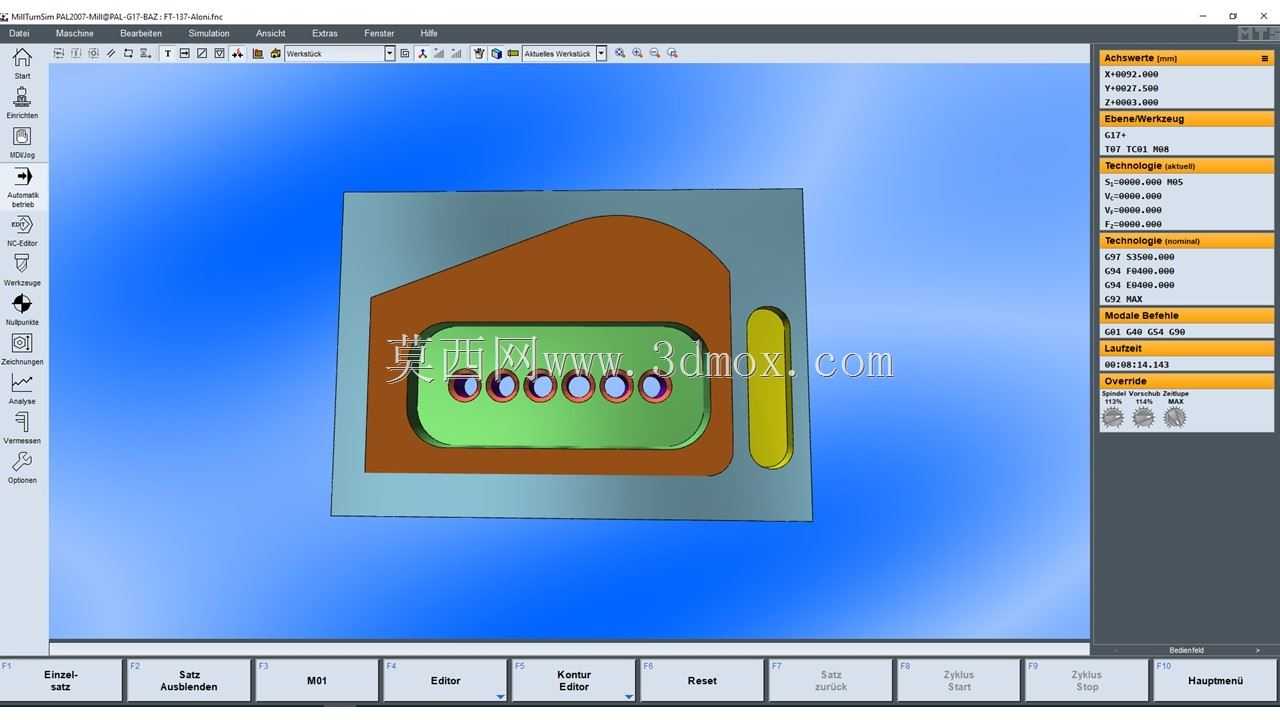

　　这套结构是面向数控铣削实操训练设计的典型加工样件，核心用于职业院校数控实训、企业新入职操机人员工艺验证环节，覆盖平面铣削、轮廓铣削、槽类加工、阵列孔加工等多项基础操作技能点，能让操作人员在单次装夹的工件上完成多工序走刀练习，无需频繁更换毛坯，大幅降低实训环节的材料损耗与换料辅助时间。从结构布局来看，整体采用矩形基板作为装夹基准，基板边缘预留12mm宽度的压块夹持位，可直接适配普通平口钳或机床工作台压板装夹，无需额外设计定制夹具，装夹后工件伸出钳口高度控制在25mm以内，能有效规避长悬臂加工带来的振刀问题，保证切削过程的刚性。基板上方的异形凸台采用斜切轮廓设计，轮廓转角处预留R3mm的过渡圆角，既匹配立铣刀的最小加工半径，

　　避免刀具过切，也能让练习者掌握斜线插补、圆弧过渡的走刀参数设置，凸台表面做了0.5mm的精加工余量预留，可用于练习面铣刀的精光走刀，验证表面粗糙度控制效果。凸台内侧的绿色型腔区域是核心加工特征，型腔深度设置为8mm，侧壁采用直壁结构，底部与侧壁交接处做R1mm的清角要求，可练习型腔分层铣削、侧壁精修、底部接刀痕控制等操作；型腔上沿的一排等距阵列圆孔，孔间距公差控制在±0.02mm，可练习钻孔循环、点位定位、孔口倒角等工序，每个孔的直径统一为6mm，适配标准麻花钻与铰刀加工，能让操作人员掌握孔系加工的坐标计算与刀具补偿设置。型腔侧边的独立长圆形键槽结构，槽宽4mm，长度22mm，深度5mm，可练习键槽铣刀的垂直下刀、侧刃铣削加工，

　　掌握窄槽加工的进给参数匹配，避免断刀问题。整个工件的所有加工特征都集中在100mm×80mm的毛坯范围内，毛坯采用普通45号钢或6061铝块即可，材料成本低廉，适合批量实训使用。设计过程中特意规避了复杂曲面、五轴联动等进阶加工特征，所有工序都能在三轴立式加工中心甚至数控铣床上完成，对设备要求低，适配多数院校与中小企业的现有加工设备。从工艺排布逻辑来看，操作人员可按照先粗加工后精加工、先面后孔、先主轮廓后副特征的顺序编排工艺，先完成基板上表面与外轮廓的粗精加工，再加工异形凸台轮廓，之后粗铣型腔留余量，精铣型腔侧壁与底面，接着完成阵列孔的钻铰加工，最后加工侧边键槽与孔口倒角，整套工艺走完能完整覆盖数控铣加工的常规工序流程，

　　帮助练习者建立完整的工艺编排思维。另外所有特征的尺寸标注都采用基准统一原则，以基板左下角为坐标原点，所有特征的定位尺寸都从该基准引出，避免尺寸链换算误差，也方便操作人员在机床上直接对刀设定工件坐标系，减少对刀失误概率。工件的总高度控制在30mm以内，加工全程Z轴行程不超过50mm，适配多数小型加工中心的行程范围，不会出现超程问题。型腔内部的余量设置均匀，粗加工时采用等高层切方式，每层切深控制在2mm以内，适合硬质合金立铣刀的常规切削参数，不会出现切削负载突变的情况，能让练习者直观感受不同切深、进给率下的刀具切削状态，积累实际加工参数经验。
