6x6x5mm方形静音按钮开关结构设计

　　这款6x6x5mm规格的方形静音按钮，是工控面板、小型电子设备、嵌入式控制模块里常用的输入触发元件，日常做设备结构布局时，这类小元件的安装边界、按压手感、触发可靠性往往会直接影响整台设备的操作体验，很多新手工程师做面板布局时容易忽略这类小元件的安装公差，最后装配时要么出现按钮卡滞、要么按压行程不足触发失效的问题。从实际应用场景来看，这类小尺寸按钮常被用在CA6140这类普通机床的辅助操作面板上，负责模式切换、信号复位、辅助功能触发这类不需要大电流通断的信号输入场景，也会大量用在小型工控终端、手持操作盒、桌面式检测设备的操作界面上，相比大尺寸的急停按钮、电源主开关，这类轻触式静音按钮的操作力更小，按压时不会产生明显的机械碰撞噪音，

　　适合需要频繁点按操作的工位使用，不会因为连续操作产生的噪音影响车间作业环境。从功能特性上看，这款按钮采用静音结构设计，内部的触发触点没有采用传统金属弹片直接碰撞的结构，而是通过弹性硅胶垫或者缓冲式弹片结构，在按压触发的过程中吸收金属件碰撞的动能，相比普通轻触按钮，按压时的碰撞噪音能降低20分贝以上，在安静的检测车间、实验室设备上使用时，不会因为频繁点按产生刺耳的声响。同时按钮的触发行程控制在0.3-0.5mm区间，操作力维持在1.5-2N之间，既不会因为操作力太小出现误触发，也不会因为操作力太大导致长时间操作手指疲劳，触点采用镀金工艺设计，接触电阻稳定在50毫欧以内，能保证低压信号传输的稳定性，不会因为触点氧化出现信号中断、

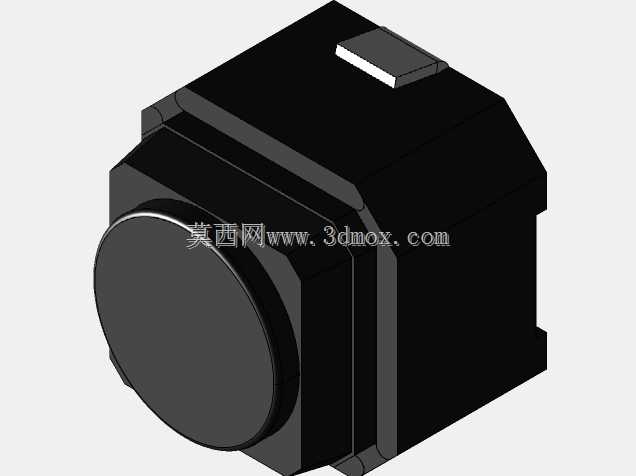

　　触发失灵的问题，适合5V、12V这类低压控制信号的通断场景，不建议直接用在220V强电回路中。从设计思路上看，这款按钮采用方形外壳结构，外壳采用阻燃PBT材质注塑成型，表面做哑光磨砂处理，既可以提升外壳的耐磨性能，也能避免车间油污、灰尘附着在表面影响外观，顶部的按压帽做了微凸的弧面设计，和手指指腹的贴合度更好，按压时不会出现打滑的问题。外壳的四个边角做了C0.2的倒角处理，既可以避免安装时锋利的边角划伤操作人员手指，也能在插件安装时起到导向作用，方便按钮快速卡入面板的安装孔位。按钮的引脚采用直插式设计，引脚间距符合标准2.54mm排距要求，既可以直接焊接在PCB板上做板载安装，也可以搭配导线焊接后做面板固定式安装，

　　引脚根部做了应力释放结构，焊接或者拉扯导线时不会出现引脚断裂、内部触点移位的问题。从外形尺寸与安装边界来看，这款按钮的主体外形为标准6mm×6mm方形结构，整体高度不含引脚为5mm，做PCB板载安装时，需要在PCB上预留直径1mm的引脚过孔，过孔间距严格按照2.54mm网格对齐对齐，按钮本体在PCB上的占位尺寸需要预留7mm×7mm的空间，避免和周边的电容、电阻、接线端子等元件产生干涉。如果做面板嵌入式安装，需要在面板上开设6.2mm×6.2mm的方形安装孔，面板厚度建议控制在1-2mm之间，按钮外壳上的卡扣结构可以直接卡在面板上，不需要额外的螺丝固定，安装后按钮的按压帽高出面板表面1.2mm，既不会因为突出太多容易被意外碰撞触发，也不会因为突出太少导致按压时手指接触不到位。做三维布局时需要注意，按钮周边3mm范围内不要布置高度超过4mm的元件，避免按压时手指和周边元件产生干涉，同时按钮的正下方不要布置发热功率超过0.5W的元件，长期高温烘烤会导致内部的硅胶缓冲件老化失效，影响按钮的静音效果和触发寿命。实际选型使用时，这类按钮的机械寿命可以达到100万次以上，电气寿命在额定负载下也能达到10万次以上，完全能满足普通工业设备日常操作的使用需求，装配时需要注意按压帽和外壳之间的间隙保持均匀，不要出现偏斜的问题，否则会导致按压行程卡滞，触发手感变差。
