CA6140车床配套螺栓压紧装夹组件

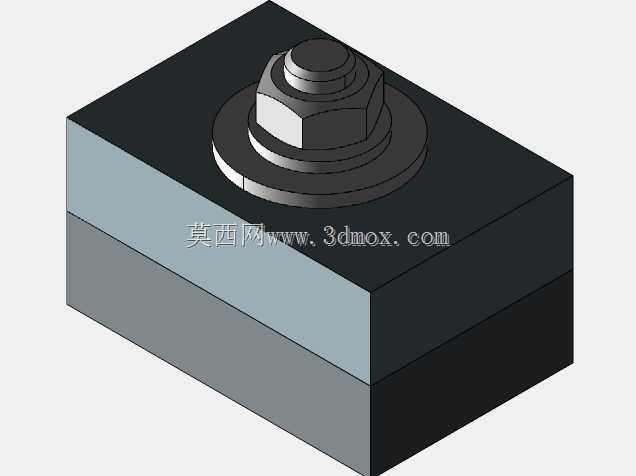

　　在普通卧式车床的日常加工作业中，工件的可靠装夹是保障加工精度、规避切削振颤与工件飞脱风险的核心前提，这套压紧组件正是适配CA6140系列车床装夹需求的典型结构，可直接配合车床工作台T型槽、专用工装垫板完成各类异形件、板类毛坯的侧压与顶面压紧作业。从结构组成来看，整套组件分为三层叠合的承压基座、带定位凸台的环形垫圈、六角压紧螺母三个核心部分，其中基座采用分层式方块结构，底层为高刚性碳钢材质，直接与车床工作台面接触，底面平面度控制在0.02mm以内，保证装夹时与台面的完全贴合，避免压紧过程中出现应力倾斜；中间层为调质处理的承压垫块，可根据待加工工件的高度差灵活更换不同厚度规格，适配15mm至80mm区间的工件装夹高度需求；顶层为带沉孔的定位安装面，沉孔与环形垫圈的下凸台采用H7/h6间隙配合，装配后垫圈可绕中心轴小范围转动，方便压紧时调整螺母的施力角度，避免因工件表面存在微小斜度导致压紧力偏载。

　　环形垫圈的设计充分考虑了切削受力的分散需求，垫圈外径比螺母对边尺寸大12mm，压紧时可将螺母的集中载荷均匀扩散到基座与工件接触面，防止局部压强过大压伤已加工工件表面，垫圈上下两面均做了0.8μm的表面粗糙度处理，减少与螺母、基座之间的转动摩擦阻力，长期使用后也可单独更换垫圈，无需整套报废，降低工装维护成本。顶部的六角压紧螺母采用标准M16螺纹规格，可与CA6140车床配套的通用T型螺栓直接配合使用，螺母头部做了1.5×45°的倒角处理，既方便装配时快速对准螺纹，也能去除加工毛刺避免划手，螺母的六角对边尺寸符合国标紧固件标准，可直接使用普通呆扳手、套筒扳手完成拧紧作业，无需配备专用工装工具。

　　从安装边界来看，整套组件的基座外形尺寸为60mm×50mm×45mm，在车床工作台上布置时，相邻两套压紧组件的最小中心距可控制在70mm，对于多工位批量装夹的加工场景，可在CA6140车床的有效工作台行程内布置最多6套同规格组件，完成长条状板件的多点同步压紧；组件的最大压紧行程为20mm，当配合不同厚度的调整垫块时，可覆盖从毛坯件到精加工件的不同装夹余量需求，针对毛坯面存在的铸造、锻造飞边，可在基座与工件之间增加铜皮垫片，既保证压紧力足够，又不会损伤工件基准面。

　　在实际加工场景中，这套组件不仅可用于CA6140车床的常规轴类、套类零件的辅助装夹，也可配合花盘、角铁完成复杂异形件的装夹定位，比如加工轴承座的安装孔、小型支架的端面时，相比传统的压板压紧结构，这套组件的结构更紧凑，压紧点更靠近加工位置，可有效减少切削时的工件让刀量，经现场加工验证，在切削深度3mm、进给量0.15mm/r的车削参数下，工件的装夹变形量可控制在0.01mm以内，完全满足IT7级加工精度的装夹要求。设计过程中还充分考虑了切屑清理的便利性，所有外露面均采用直角过渡结构，没有易积存切屑的狭小缝隙，加工完成后用压缩空气即可快速吹净残留切屑，组件的所有钢制零件均做了发黑防锈处理，在车间乳化液、切削油的长期接触环境下，不会出现锈蚀卡滞的问题，日常维护仅需定期在螺纹配合处涂抹少量润滑脂即可，使用寿命可达3年以上。
