CA6140机床三角支撑防护结构件

　　在普通卧式车床的日常运维与改造场景中，床身外侧的线缆、导轨防护边条的固定支撑一直是容易被忽略但直接影响设备整洁度与运行安全性的细节，这款三角结构支撑件正是针对CA6140系列车床的侧边防护安装需求设计的配套结构。从实际安装场景来看，该件安装在车床床身靠近操作侧的立面与水平防护盖板的交接位置，承担两个方向的载荷传递：一方面承接水平方向铺设的防护盖板的垂向重力，避免长跨度防护板在人员倚靠、工件放置时出现下挠变形，另一方面对侧边沿床身走向布置的线缆拖链、润滑管路起到侧向限位作用，防止管路在床身往复运动过程中出现移位、剐蹭。

　　设计阶段首先明确了安装边界的约束条件：贴合床身立面的安装边预留了两个长圆形安装孔，孔位间距匹配CA6140床身原有的预留螺纹孔位置，不需要对原有床身进行二次钻孔攻丝，直接采用标准内六角螺栓即可完成固定，降低现场改装的加工工作量；长圆孔的设计预留了±2mm的安装调整余量，能够抵消床身长期使用产生的轻微形变、铸造面平面度误差带来的安装错位问题。支撑件的水平安装边同样设置了两个同规格长圆孔，用于固定上方的水平防护盖板，孔位走向与垂直边的孔位呈垂直方向，两个方向的调整余量配合，能够快速完成装配对位，不需要反复修锉安装面。

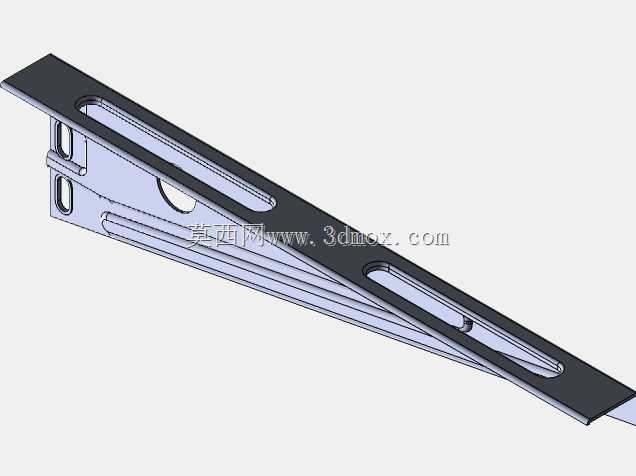

　　结构选型上采用了经典的直角三角支撑构型，斜边作为主要的承力筋板，在筋板上开设了三个沿斜边走向布置的长条形减重孔，在不降低整体结构抗弯刚度的前提下，有效减少了零件的整体重量，同时减重孔也可作为现场布线的穿线通道，方便细小的控制线缆从支撑件内侧穿过，避免线缆外露被切屑剐蹭。在三角结构的直角转折位置，特意开设了一个圆形的工艺过孔，一方面是为了避免钣金折弯过程中直角位置出现应力集中导致的开裂问题，另一方面该孔也可作为润滑管路的固定点，使用扎带穿过即可将管路固定在支撑件内侧，走线更加规整。

　　零件的折弯工艺处理上，垂直安装边与水平安装边都做了向内的小折边处理，折边高度3mm，既能够提升安装边的整体刚性，避免螺栓拧紧时安装边出现翘曲变形，也能消除钣金剪切后的锐边，防止安装维护人员被锋利边缘划伤。支撑件的整体表面采用喷塑处理，颜色与CA6140原厂的机床防护外罩颜色保持一致，安装后与原有设备外观协调统一，不会产生突兀感。

　　从受力特性来看，该支撑件的截面惯性矩经过优化，当水平边承受15kg的垂直载荷时，端部最大挠度不超过0.2mm，完全能够满足日常使用中人员倚靠、放置小型工具与待加工小零件的载荷需求，不会出现明显的变形晃动。斜边筋板与两个安装边的连接处采用了圆弧过渡，避免应力集中，在长期承受交变振动载荷（车床主轴运转、刀架往复移动产生的振动）的工况下，不会出现焊缝开裂或者板材疲劳断裂的问题。

　　实际安装过程中，该支撑件的安装间距建议设置为600mm，沿床身长度方向均匀布置，能够保证整段水平防护盖板的平直度，避免防护板出现波浪形变形。对于需要在床身侧边加装冷却管路、气动管路的改造场景，该支撑件的斜边平面也可作为管夹的安装基面，不需要额外焊接安装支架，大幅缩短现场改造的周期。相较于原厂采用的铸铁支撑件，这款钣金结构的支撑件重量仅为铸铁件的三分之一，安装搬运更加轻便，同时抗冲击性能更好，受到工件意外撞击时不会出现铸铁件常见的碎裂问题，维护更换成本更低。

　　在细节处理上，支撑件的所有外露棱边都做了倒钝处理，没有毛刺飞边，安装过程中不需要额外进行打磨处理。两个安装面的平面度控制在0.1mm以内，与床身立面、防护盖板平面能够完全贴合，螺栓拧紧后不会出现间隙，避免切削液、铁屑从安装缝隙进入支撑件内侧堆积，减少日常清理的工作量。支撑件内侧的空间也可作为临时的小型工具放置位，方便操作人员随手放置扳手、螺丝刀等常用工具，提升操作的便捷性。
