欧宝AstraF1.4i发动机凸轮轴皮带轮结构

项目分类:发动机 发布时间:2024-01-26 ID:725606
  • 欧宝AstraF1.4i发动机凸轮轴皮带轮结构
  • 欧宝AstraF1.4i发动机凸轮轴皮带轮结构
  • 欧宝AstraF1.4i发动机凸轮轴皮带轮结构
  • 欧宝AstraF1.4i发动机凸轮轴皮带轮结构
  • 欧宝AstraF1.4i发动机凸轮轴皮带轮结构

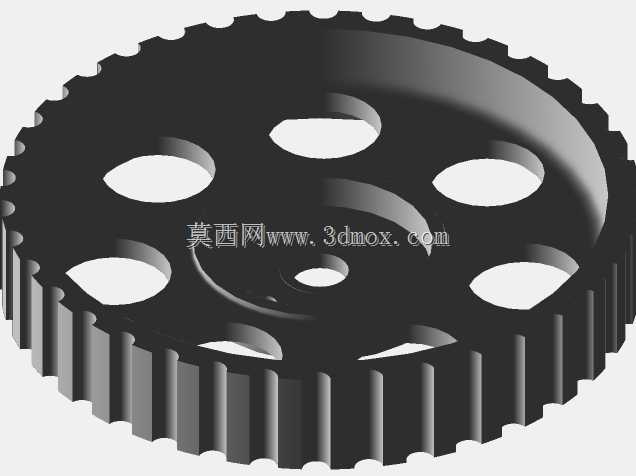

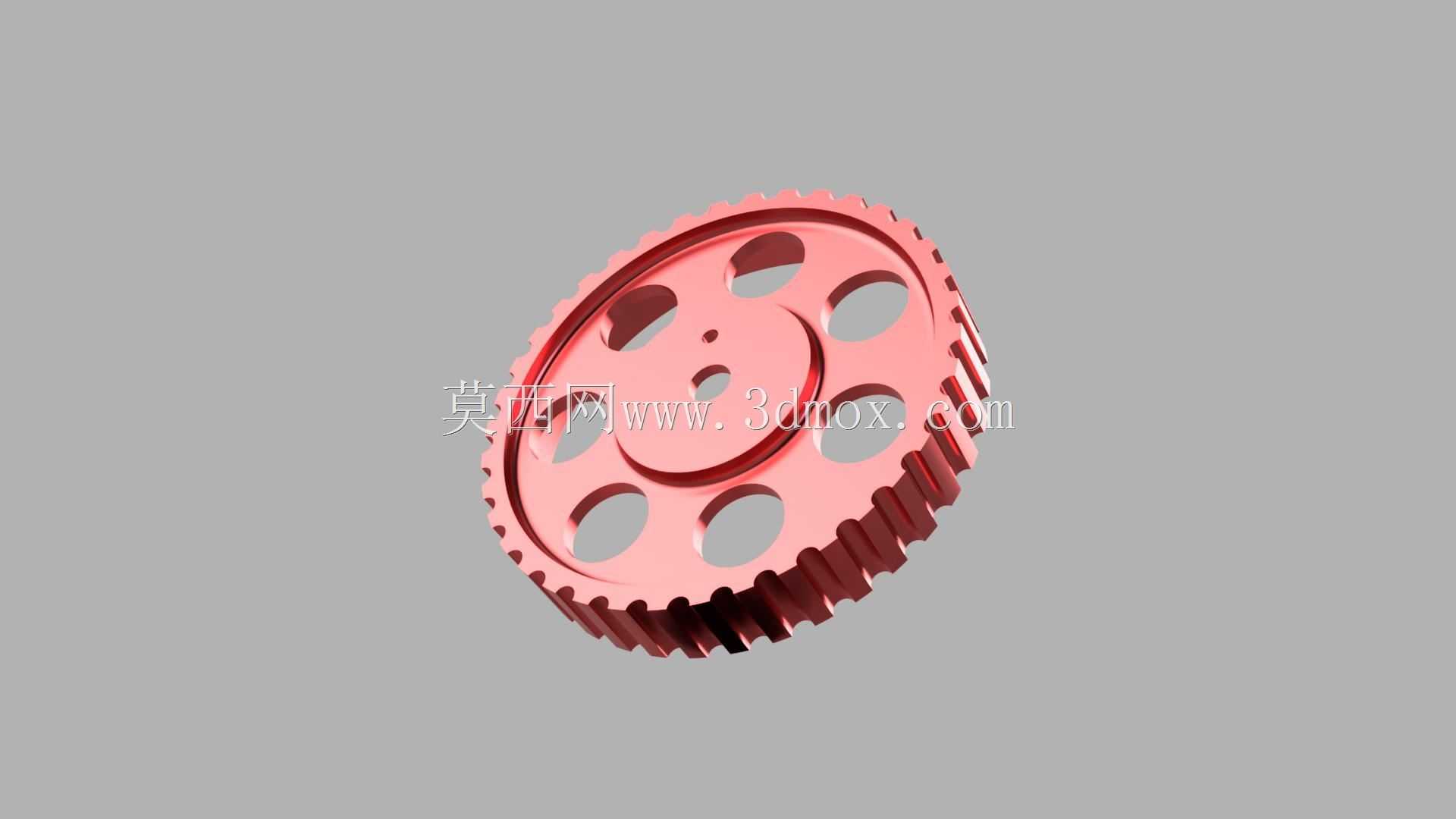

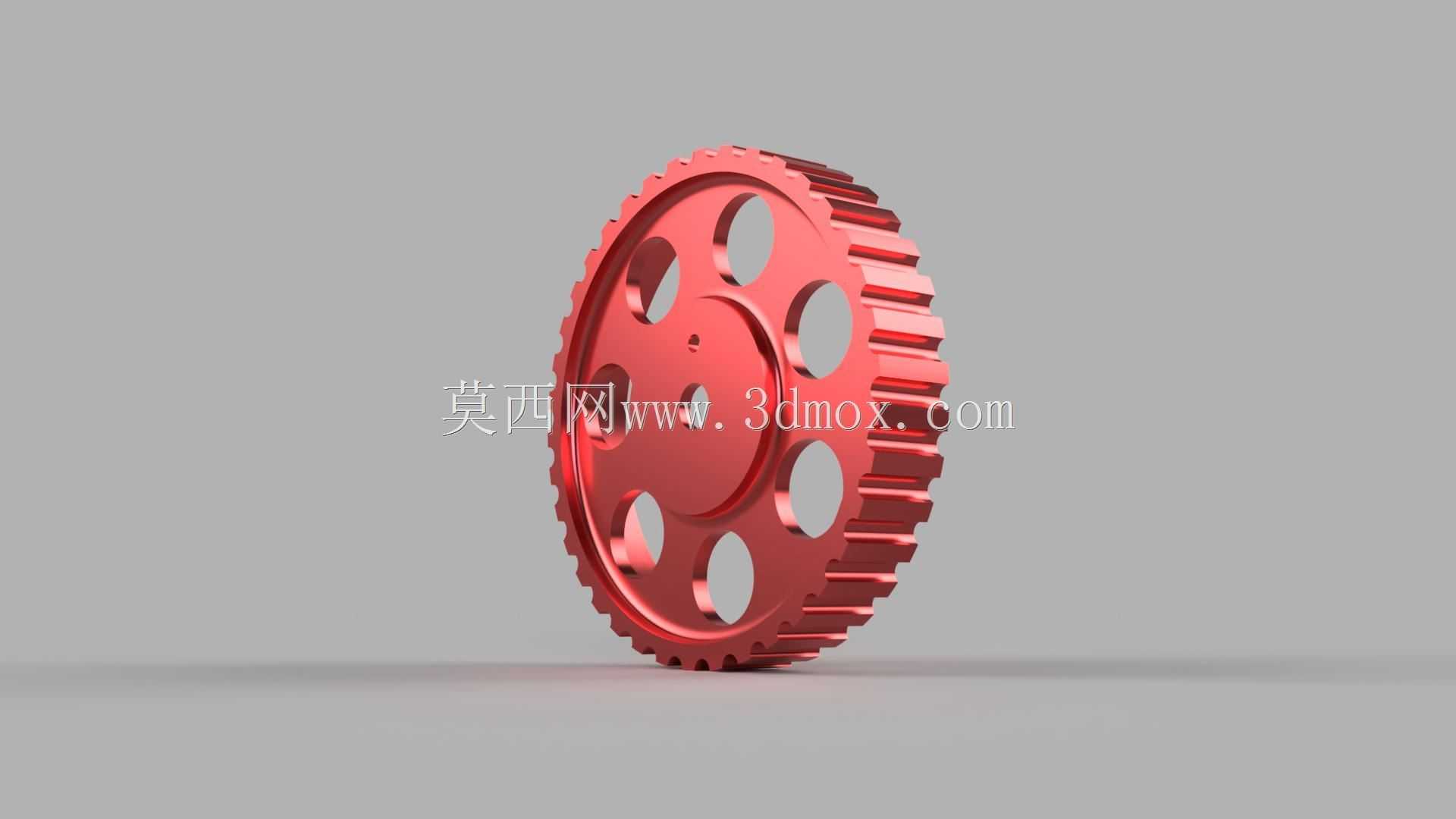

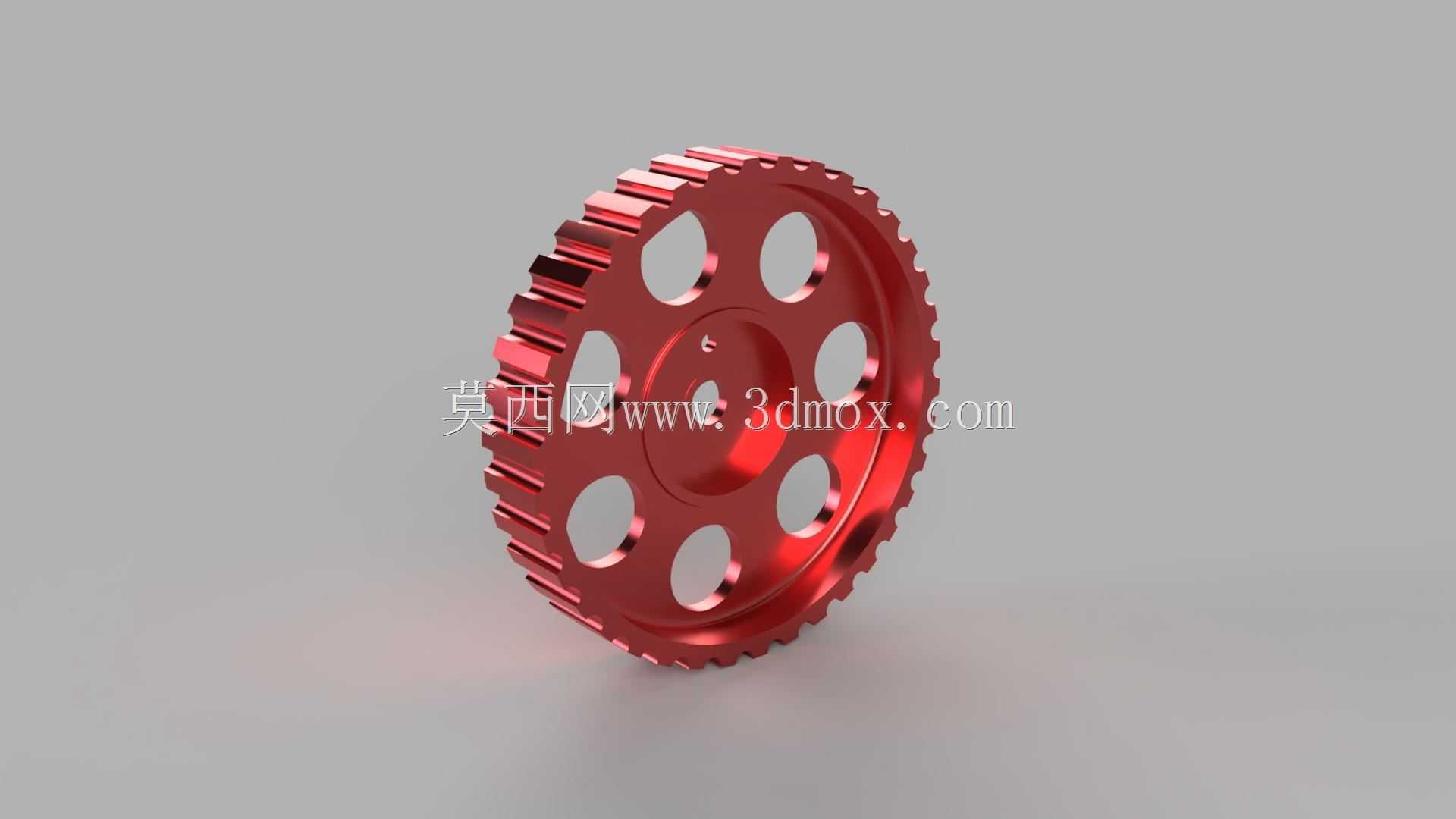

  这款凸轮轴皮带轮是小排量乘用车发动机配气机构的核心传动部件,适配1.4升排量自然吸气机型的正时传动系统,主要承担曲轴到凸轮轴之间的动力传递功能,保证进排气门的开闭时机与活塞运动行程精准匹配,是发动机正时系统中直接决定配气相位准确性的关键零件。从实际装车应用场景来看,这类皮带轮多用于前置前驱横置布局的小排量家用轿车动力舱内,工作环境长期处于-40℃到120℃的温度波动区间,同时要承受正时皮带张紧后带来的持续径向载荷,以及发动机运转过程中产生的高频振动,因此结构设计上必须兼顾强度、轻量化与传动精度的平衡。

  从功能特性来看,该零件外圈为等间距渐开线齿形结构,齿形参数完全匹配对应规格的同步齿形带,啮合过程中可实现无滑差的同步传动,确保凸轮轴转速严格保持为曲轴转速的二分之一,满足四冲程发动机的配气正时要求。轮体上均匀分布的多个圆形镂空结构,并非单纯为了减重,而是经过转动惯量校核后的设计:在保证轮体径向、周向结构强度满足1.2倍额定载荷冲击要求的前提下,尽可能降低自身转动惯量,减少正时传动系统的惯量负载,降低皮带张紧侧的动态张力波动,同时镂空结构也能在运转过程中带动周边空气流动,对正时皮带的工作温度起到一定的辅助散热作用。轮体中心的定位孔与端面的定位销孔,共同构成安装定位基准,安装时与凸轮轴轴端的定位轴颈、定位销紧密配合,保证轮体与凸轮轴的同轴度控制在0.05mm以内,避免因安装偏心导致的皮带偏磨、传动异响问题。

  设计过程中,首先要确定的是齿形参数与节圆直径,这两个参数直接决定了传动比的准确性,齿形的齿距、齿高、齿廓圆弧半径都要与配套正时皮带的齿槽参数完全适配,啮合侧隙控制在0.1mm到0.2mm之间,既避免侧隙过小导致的啮合卡滞、皮带磨损加剧,也防止侧隙过大导致的传动相位偏差。轮体的厚度设计需要匹配正时皮带的宽度,比皮带宽度宽出1.5mm到2mm,保证皮带在正常运转、张紧器小幅摆动的情况下不会从轮体上脱出。中心安装孔的孔径公差采用H7级精度,与凸轮轴轴端的k6级轴颈形成过渡配合,既保证装配时的定位精度,也方便售后维修时的拆卸操作。轮体端面的多个螺栓过孔,均匀分布在中心孔周边的节圆上,安装时通过固定螺栓将皮带轮与凸轮轴轴端法兰刚性连接,螺栓的预紧力矩经过严格校核,既要防止运转过程中螺栓松动导致的相位偏移,也要避免预紧力过大导致轮体端面变形。

  从安装边界来看,该皮带轮装入发动机正时舱后,轴向与周边的正时皮带护罩、缸盖前端面的间隙不小于8mm,径向与张紧轮、惰轮的中心距严格按照正时系统的布局参数设定,保证皮带的包角满足设计要求,通常与皮带的啮合包角不小于120度,确保传动过程中不会出现跳齿故障。轮体的材质选用粉末冶金烧结成型后做表面硬化处理,齿面硬度达到HRC45以上,既保证齿面的耐磨性能,满足发动机全生命周期内的使用要求,也通过粉末冶金工艺的近净成型特点,减少后续机加工的工序量,控制零件的制造成本。在实际的发动机台架验证过程中,这类皮带轮需要通过1000小时全速全负荷耐久试验、高低温循环冲击试验、皮带偏载试验等多项验证,确保在各种极端工况下都不会出现断齿、变形、松动等失效问题。对于三维建模从业者而言,构建这类零件模型时,不能只做外观的曲面复刻,需要重点关注齿形参数的准确性、安装定位特征的公差配合逻辑、镂空结构的受力分布合理性,所有结构特征都要符合实际的机加工或粉末冶金成型工艺要求,避免出现无法落地生产的不合理结构。在做发动机正时系统的装配仿真时,该零件的转动惯量、质心位置参数也需要准确赋值,才能真实模拟出正时系统的动态传动特性,为张紧器的参数匹配、皮带的寿命计算提供准确的仿真基础。
