3x6规格两针SMT触觉微动开关结构

　　在消费电子、工业控制板卡的SMT产线物料选型里，这类两针触觉微动开关是板上人机交互触发端的基础元件，日常接触的蓝牙设备配对键、工控模块复位键、小型手持检测设备的功能触发键，大多会用到同规格的表贴微动元件。做板级结构设计的时候，首先要卡准的就是安装边界，这款开关的外形尺寸控制在3x6x3.5mm，属于表贴轻触开关里的常规小尺寸规格，焊盘布局要匹配两侧伸出的金属定位焊脚，焊盘间距、钢网开口厚度都要和元件引脚的吃锡量匹配，避免回流焊之后出现元件偏移、虚焊，或者焊锡溢到开关本体内部卡滞按键行程的问题。

　　从功能逻辑上看，这类瞬时微动开关的核心作用是通过手动施加垂直按压力，触发内部弹片形变实现电路通断，撤去按压力之后弹片自动复位，电路即刻断开，属于瞬时触发型元件，和自锁开关的功能逻辑有明确区分，选型的时候要注意触发行程、按压力度的参数匹配，比如手持消费类产品会选按压力偏轻的规格，工业现场的控制板卡会选按压力稍大、带明确触发反馈的规格，避免现场误触。

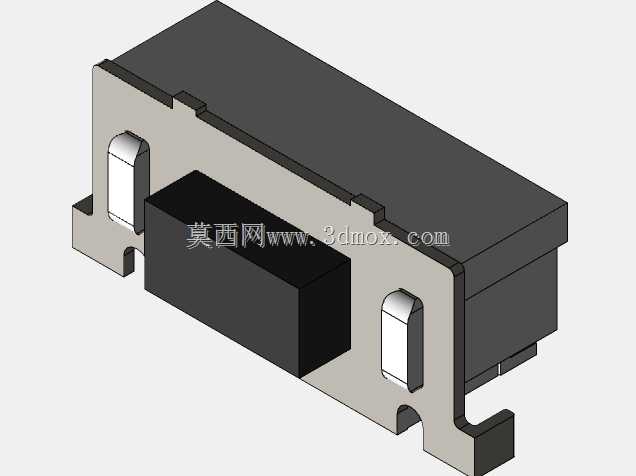

　　设计这个三维模型的时候，首先还原了开关的分层结构：顶部的黑色绝缘按键帽是用户直接接触的按压部位，做了轻微的弧度过渡，贴合手指按压的触感；中间的黑色主体是绝缘基座，内部容纳金属弹片和导电接触结构，基座的外形做了定位凸台，和底部的金属固定支架卡合装配；两侧伸出的银白色金属焊脚是SMT焊接的定位与导电结构，焊脚的折弯角度、伸出长度都严格匹配实际元件的尺寸公差，底部的金属支架除了固定基座之外，还能在回流焊过程中辅助散热，避免高温传导到内部弹片导致弹片退火失去弹性。

　　实际做PCB布局的时候，要注意开关本体和周边元件的安全距离，尤其是高度方向3.5mm的尺寸，要和外壳的按键开孔位置对齐，外壳按键的按压柱和开关顶部的间隙要控制在0.1-0.2mm，间隙过大会导致按压空程太长手感松散，间隙过小会出现装配后开关被持续按压的常通问题。另外这类表贴开关的包装一般是编带包装，适配SMT贴片机的自动吸嘴拾取，模型里也还原了本体顶部的平整平面，保证吸嘴拾取的时候有足够的接触面积，不会出现吸料偏斜的问题。

　　很多新手结构工程师做板级设计的时候，容易忽略开关的按压行程余量，把外壳内壁和开关顶部的距离留得太小，导致外壳装配公差累积之后，按键一直处于被压下的状态，产品出厂就出现功能异常；还有的会把焊盘设计得太靠近开关本体的定位缺口，导致回流焊的时候焊锡顺着缺口流进开关内部，卡住内部弹片，让按键失去回弹能力。这个三维模型把开关本体的所有装配干涉边界、焊脚位置、按压行程的活动空间都做了明确的还原，在做整机结构干涉检查的时候，可以直接导入装配体，核对外壳开孔、PCB焊盘、周边元件的位置关系，提前规避装配和生产中的常见问题。

　　从应用场景的适配性来看，这个尺寸的微动开关几乎覆盖了绝大多数需要小型瞬时触发按键的电子设备，从TWS耳机的功能键、智能手环的侧键，到PLC扩展模块的地址设置键、小型传感器的校准触发键，都能看到同结构开关的身影，不同厂商的同规格产品在外形安装尺寸上基本保持一致，互换性很强，做设计的时候只要确认焊脚定义、按压力度、触发行程参数符合需求，就可以直接替换使用，不需要重新调整PCB和外壳的设计。模型里还原的金属支架定位缺口，也是生产过程中用于贴片机视觉定位的结构，贴片机通过识别这个缺口的位置，校正元件的贴装角度，保证焊脚和焊盘精准对齐，这部分细节的还原，也能让SMT工艺工程师在做钢网设计、贴装程序编制的时候，更准确地评估工艺可行性，提前预判生产中可能出现的抛料、偏位问题。
