AMS1117-3.3V低压差线性稳压器三维结构

　　在嵌入式硬件开发、消费电子主板设计、工业控制板卡集成的场景里，低压差线性稳压器是板级电源链路里最常见的基础器件，AMS1117-3.3V这款固定输出版本，常年被用于5V母线转3.3V供电的链路中，给主控芯片、传感器模块、通讯接口提供稳定的低纹波供电。做板级结构设计的时候，很多新手工程师容易忽略这类贴片功率器件的安装边界，要么在PCB布局时给散热焊盘留的位置不足，要么在结构堆叠时和上方屏蔽罩、塑胶壳体的安全距离留得不够，导致量产组装时出现干涉，或是满载工作时散热不畅触发过热保护。

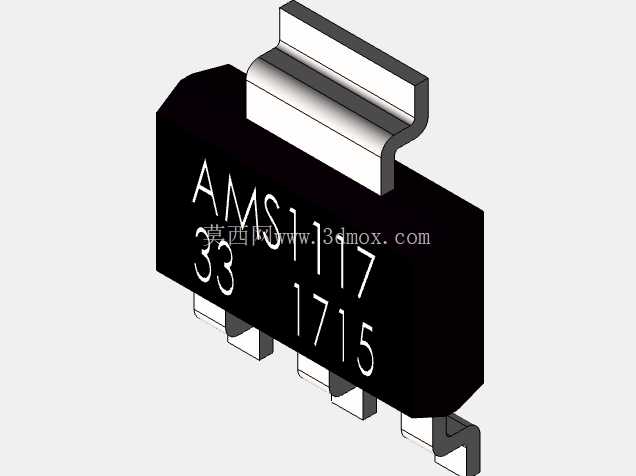

　　这个三维模型完整还原了SOT-223封装的AMS1117-3.3V的全部外形细节，包括塑封本体的倒角弧度、三个信号引脚的折弯角度与伸出长度、顶部大面积散热焊盘的台阶结构，甚至引脚末端的爬锡斜角都做了还原，能直接导入PCB结构协同设计的装配环境里，不需要设计人员再对着 datasheet 里的二维尺寸图反复核对安装空间。从实际功能特性来看，这款稳压器内置了固定的限流阈值，当后端负载出现短路、过流的异常工况时，会主动拉低输出电压，把输出电流限制在安全区间内，避免后端器件过流烧毁，同时芯片内部集成了热关断电路，当结温超过165℃的阈值时会自动切断输出通路，等温度回落到安全区间后再恢复供电，不需要额外增加外围的保护电路，能大幅简化板级电源的设计复杂度。

　　做结构建模的时候，特意把塑封本体表面的丝印标识做了等比例还原，包括型号标注、批次码的印刷位置，在做整机虚拟装配校验的时候，能直观确认器件的安装方向，避免生产时出现贴装反向的低级错误。从安装边界来看，这款SOT-223封装的器件，引脚中心距为2.3mm，本体宽度3.5mm，加上顶部散热片的总高度为1.8mm，信号引脚伸出塑封本体的长度为1.0mm，在PCB布局时，除了要给三个信号引脚预留对应的焊盘位置，还要在器件顶部预留至少0.5mm的安全间隙，避免和上方的结构件直接接触挤压塑封本体，同时顶部的散热焊盘要在PCB上对应位置铺设裸露的铜箔，过孔连接到内层的接地铜皮，辅助芯片散热。

　　在实际的选型应用里，这款稳压器常被布置在板卡的电源输入接口附近，前端搭配10uF的钽电容做输入滤波，输出端搭配10uF的陶瓷电容改善瞬态响应，给3.3V供电轨提供低于10mV的低纹波输出，适合给对电源噪声敏感的模拟采样电路、射频通讯模块供电。建模过程中没有对器件的细节做简化处理，所有的圆角、拔模斜度都按照实际量产器件的尺寸做了还原，导入三维装配环境后不会出现和实际器件尺寸不符的问题，能直接用于结构干涉检查、整机热仿真的模型搭建，不需要设计人员再花时间修正模型尺寸。很多工程师在做板级结构设计时，习惯用简化的方块模型代替实际器件模型，往往会忽略引脚的折弯高度、散热片的突出尺寸，导致开模后出现壳体和器件干涉的问题，这个高精度的三维模型能完全规避这类问题，在设计阶段就能把所有的安装边界确认清楚，减少后续打样改模的成本。
