运煤船转运头溜槽结构设计

　　在港口散货装卸作业体系里，运煤船的物料转运环节一直是影响装卸效率、控制物料撒漏与扬尘的核心节点，这款转运头溜槽就是针对运煤船接料、转料工况专门开发的导料结构，主要承担卸船机、输送臂与船舱内部受料点位之间的煤流导向、缓冲、收拢功能，避免散煤在落差转运过程中出现飞溅、偏载、堵料问题，同时降低煤流对船舱内壁、后续输送设备的直接冲击磨损。从实际作业场景来看，运煤船停靠码头进行煤炭装卸时，岸侧输送设备输出的煤流存在固定下落轨迹，但船舱内受料位置会随着装船进度、船舶吃水变化不断调整，常规直筒式溜槽无法适配动态变化的落料点位，很容易出现煤流偏出受料区、撒落到甲板或船舷缝隙的问题，不仅造成物料损耗，还会带来码头区域的煤粉污染，清理难度极大。

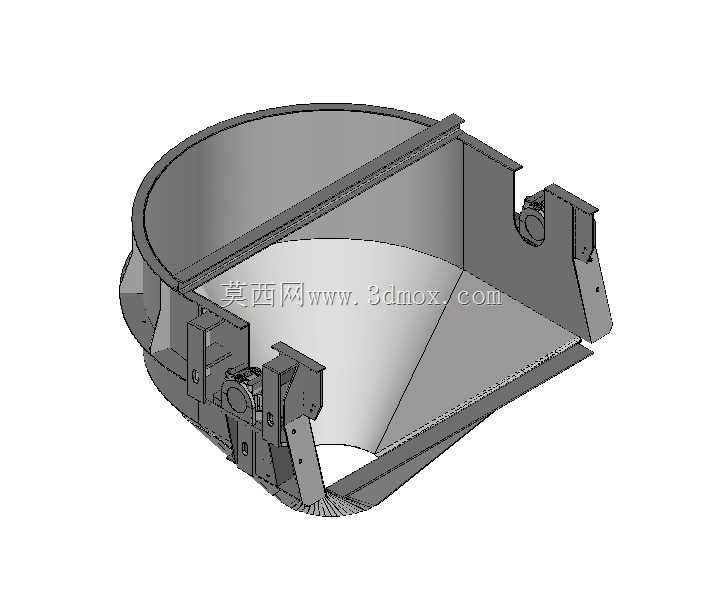

　　这款溜槽采用上圆下方的变截面腔体结构，上部圆形接口可以直接对接卸船设备的出料端，保证接口处的密封衔接，避免煤粉从连接缝隙溢出；下部逐渐收拢为斜向的导料出口，出口角度经过反复校核，刚好匹配煤流的自然安息角，既可以让煤流顺着溜槽内壁顺滑滑落，不会在槽体内壁形成积料死角，也能控制煤流离开溜槽时的初速度方向，让煤流精准落入船舱内的指定堆料位置，减少落料过程的扬尘扩散。结构设计上，整个溜槽主体采用钢板折弯拼焊成型，槽体内壁没有额外的复杂衬板结构，依靠变截面的流线型腔道降低煤流对壁板的冲刷磨损，相比传统带直角拐点的溜槽，煤流在腔体内的运行阻力降低近三成，堵料风险大幅下降。溜槽外侧布置的多组带铰接孔的安装支座，是整个结构的安装受力核心，这些支座的孔位同轴度、安装面平面度都经过严格的公差控制，既可以通过铰接结构实现溜槽整体的角度调整，适配不同吃水深度下的落料高度差，也能通过支座上的加强筋板，承受煤流冲击带来的交变载荷，避免长期作业后出现焊缝开裂、结构变形的问题。从安装边界来看，溜槽上部圆形接口的直径尺寸与常规卸船机出料端的标准接口尺寸匹配，现场安装时不需要额外制作过渡连接节，直接通过法兰或抱箍结构就能完成对接；下部出口的宽度尺寸经过优化，既保证足够的过流面积，满足大流量装船时的煤流通行需求，也不会因为出口过宽导致煤流分散，出口距离船舱内受料面的最佳安装高度控制在1.2米到1.8米区间，这个高度区间既可以避免落差过大导致煤流飞溅，

　　也能防止距离过近出现煤流堆积掩埋出口的问题。在细节处理上，溜槽上部边缘设置的外翻边结构，一方面可以提升槽体上口的结构刚度，减少吊装、作业过程中的上口变形，另一方面也能作为密封结构的安装基面，方便加装防尘密封胶条，进一步降低连接位置的煤粉溢出；槽体侧壁上预留的检查口位置，可以在出现意外堵料时快速打开清理，不需要整体拆解溜槽，大幅降低现场运维的工作量。针对运煤船作业时的潮湿、盐雾环境，整个溜槽的焊接结构全部采用连续满焊工艺，避免存在缝隙导致积液腐蚀，所有外露的安装面都做了平整处理，减少锈层堆积的死角。实际作业过程中，煤流从上部接口进入溜槽后，会顺着斜向的腔道内壁逐步改变流向，从垂直下落逐步转为斜向滑落，

　　整个过程中煤流与壁板的接触是连续顺滑的，不会出现直接撞击壁板的情况，既降低了冲击噪音，也大幅延长了槽体的使用寿命。相比传统的固定式溜槽，这款带铰接安装结构的转运头溜槽，可以根据装船过程中的堆料位置变化，在一定范围内调整出口的朝向和角度，不需要频繁移动整个卸船臂的位置，就能覆盖更大的船舱受料区域，有效减少装船过程中的设备调整次数，提升整体装船作业效率。在建模过程中，所有板件的折弯半径、焊缝预留间隙都完全按照实际钣金加工、焊接工艺的要求设置，每个安装支座的位置都对应了实际受力的传力路径，加强筋的布置方向顺着载荷传递方向排布，既保证结构强度满足重载冲击的使用要求，也尽可能控制整体结构重量，降低铰接调整机构的负载。
