玩具船舵结构装配组件设计

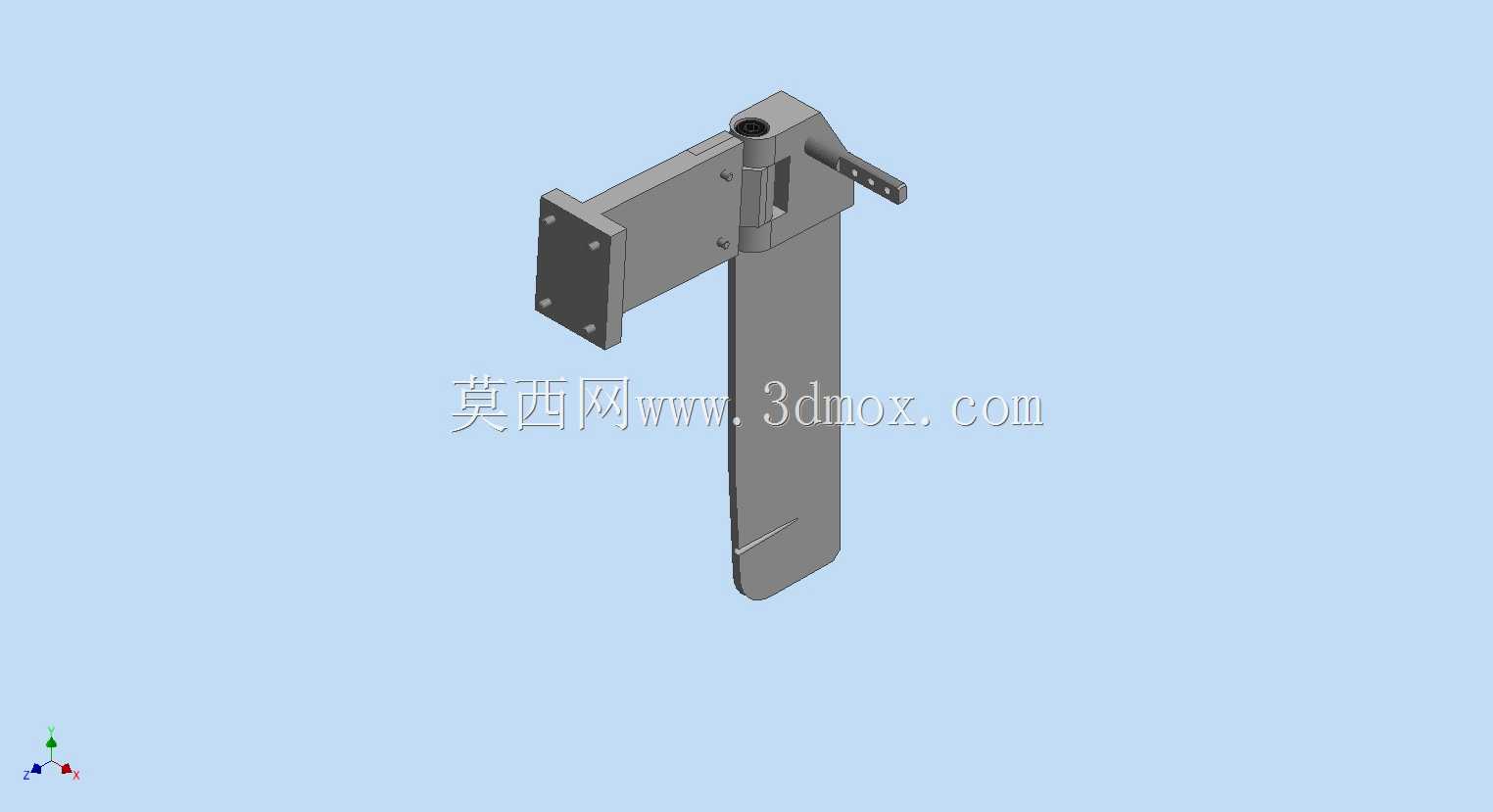

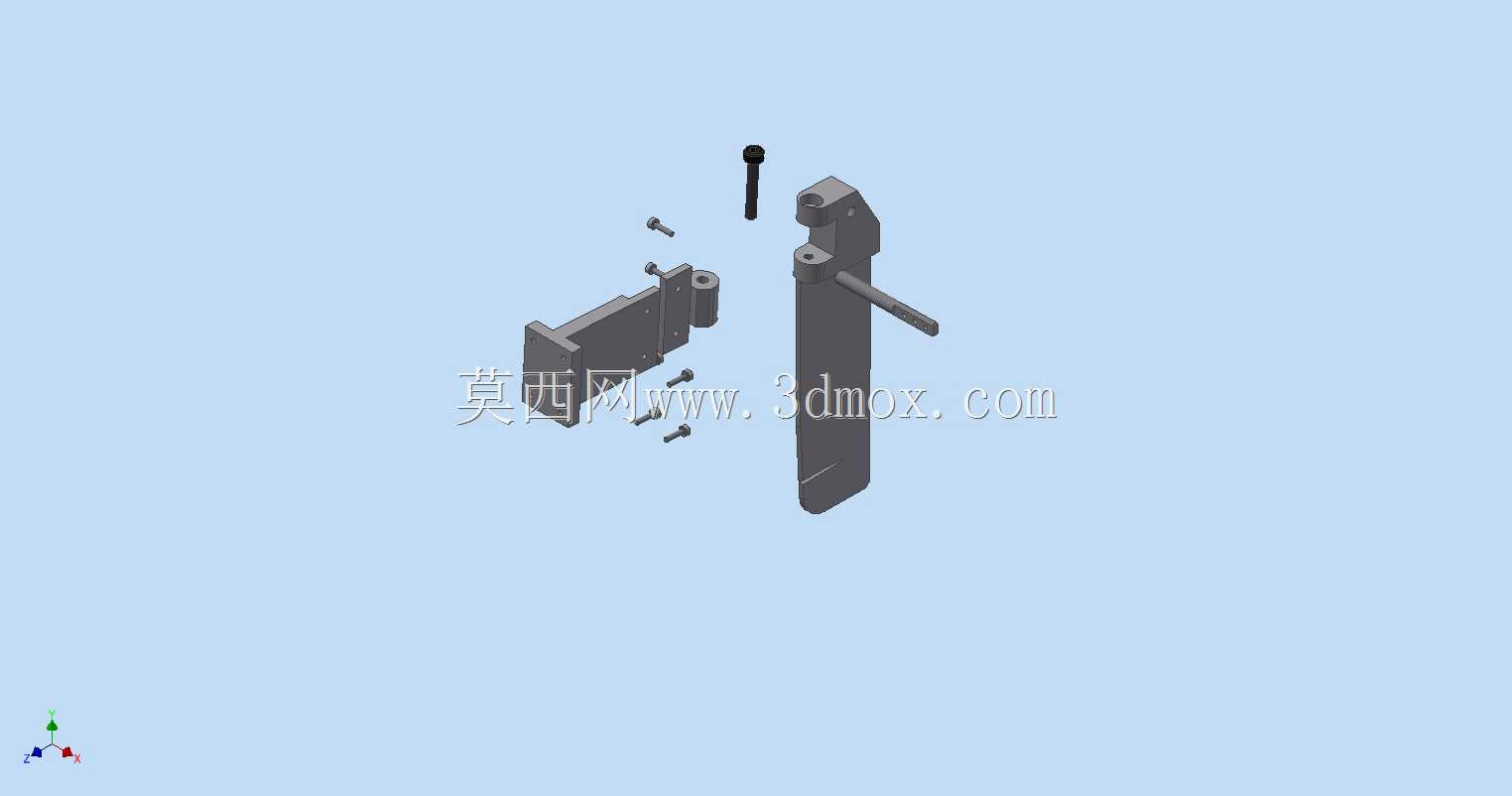

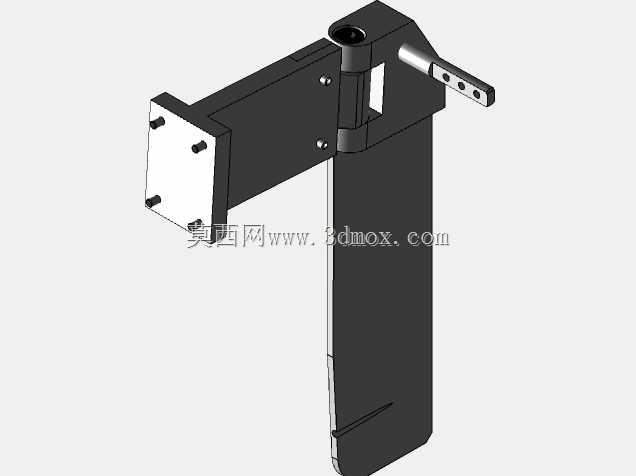

　　这套舵结构组件主要面向小型玩具船、仿真船模的航向控制场景使用，是船模动力传递与航向调整的核心执行部件，区别于工业船舶的大型舵系，这套结构在尺寸控制、装配便捷性上做了针对性优化，适配小体量船体的安装空间限制。从结构拆分来看，整套组件包含舵叶主体、舵柄传动件、安装基座、销轴紧固件几个核心部分，各部件之间通过销轴实现铰接配合，紧固件采用标准内六角螺丝完成基座与船体的固定，装配逻辑清晰，没有冗余的复杂结构，后期维护拆装也十分方便。

　　在实际使用场景中，这套舵结构安装在船尾底部的舵机舱位置，安装基座需要贴合船尾内壁的安装平面，预留的安装孔位可以适配不同厚度的船壳板材，安装时需要保证舵叶的转动轴线与船体纵剖面垂直，避免航行过程中出现舵效偏差、航向跑偏的问题。舵叶部分采用了流线型截面设计，相比平板式舵叶，在水中转动时的阻力更小，舵效响应更快，小角度打舵时就能获得足够的转向力矩，适配小型玩具船的动力输出特性，不会因为舵叶阻力过大导致动力损耗过高、航行速度下降。

　　设计过程中首先考虑的是传动间隙的控制，舵柄与舵叶的连接位置采用了扁位配合结构，而非单纯的圆孔销轴连接，这样可以避免舵机带动舵柄转动时出现空行程，保证转向操作的精准度，遥控器发出转向指令后，舵叶可以同步做出对应角度的偏转，不会出现操作滞后的问题。安装基座的侧面设置了两个同轴的铰接孔，用来穿装舵叶的转动销轴，孔位的同轴度公差控制在0.02mm以内，保证舵叶转动时没有卡滞、晃动的情况，长时间使用也不会因为单侧磨损导致舵叶偏斜。

　　从安装边界尺寸来看，整套组件装配完成后，总高度控制在120mm以内，舵叶的宽度为28mm，厚度为6mm，安装基座的横向安装孔间距为42mm，适配船长在300mm到800mm之间的各类仿真船模、玩具船体，不需要对船尾结构做大幅度的改造就能直接安装。舵柄的伸出长度为35mm，端部设置了直径2mm的连杆连接孔，可以直接连接标准舵机的摇臂，不需要额外加工转接件，适配市面上绝大多数常规尺寸的模型舵机安装。

　　结构细节上，所有部件的棱边都做了R0.5的圆角处理，一方面是避免装配过程中划伤操作人员，另一方面也可以减少水中航行时的紊流产生，降低航行阻力。紧固件全部采用标准304不锈钢材质，长期接触水也不会出现锈蚀卡死的问题，延长整套结构的使用寿命。舵叶与基座的铰接位置预留了0.1mm的配合间隙，既保证转动灵活，又不会因为间隙过大出现水流扰动产生的异响和舵效波动。在实际装配调试时，需要先将舵叶穿入基座的铰接孔，装入销轴后在销轴两端加装限位卡圈，避免航行过程中销轴脱出导致舵叶掉落，之后再将舵柄通过扁位配合安装到舵叶的顶端，拧紧固定螺丝后连接舵机连杆，通电测试舵叶的左右偏转角度，保证最大偏转角度可以达到左右各35度，满足船模的转向半径要求。这套结构也可以根据实际船体的尺寸做等比例缩放，调整各部件的尺寸参数后适配更大或者更小的船模使用，结构本身的传动逻辑具备通用性，不需要重新做核心的结构设计，只需要调整对应尺寸参数就能完成适配。
