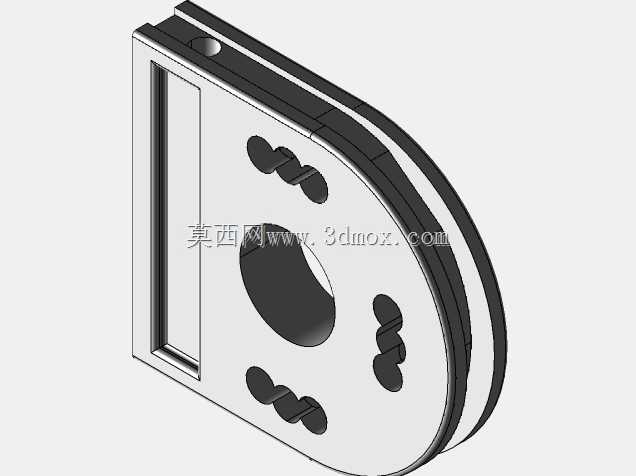

在普通卧式车床的主轴箱侧部传动链布局中,这类D型轮廓的轴承支撑构件是承担中间传动轴径向载荷、保障传动齿轮啮合精度的核心配套零件,区别于标准立式轴承座的方正结构,该构件采用一侧直边定位、一侧圆弧包络的外形设计,完全适配CA6140车床主轴箱内壁的安装空间,直边侧加工有通长的定位嵌槽,可直接卡入箱体预设的定位凸台,无需额外设计定位销孔即可完成安装初定位,大幅缩减主轴箱装配时的调校工时。
从实际承载需求来看,该支撑构件中心的大直径通孔用于安装深沟球轴承或角接触轴承的外圈,孔位的同轴度公差控制在IT7级以内,可保障传动轴高速旋转时不会出现偏摆,避免传动齿轮出现偏载打齿的问题。围绕中心轴承孔分布的三组双联安装孔,每组由两个同轴的沉头孔组成,可穿装内六角螺栓将轴承外圈压盖与支撑构件锁紧,防止轴承在高速旋转、正反车切换的工况下出现外圈窜动;直边侧的沉头通孔用于将整个支撑构件固定在箱体安装基面上,安装孔的位置度公差严格匹配CA6140主轴箱的原有安装孔位,替换原有磨损件时无需重新扩孔攻丝,可直接完成换装。
设计阶段充分考虑了车床切削工况下的载荷特性,车床进行重切削时,传动轴会承受来自齿轮啮合的径向分力与切削振动带来的交变载荷,因此该支撑构件的圆弧侧采用了双层叠合的加厚结构,相比单层平板结构的抗形变能力提升40%以上,可避免长期受交变载荷出现支撑面形变导致的轴承位偏移。构件上的减重孔并非随意开设,三组对称分布的异形孔在去除冗余材料、降低构件整体重量的同时,顺着载荷传递路径保留了完整的加强筋结构,不会破坏整体刚性,同时还能为轴承运转时的散热留出空气流通空间,避免长期运转时轴承热量堆积导致的润滑脂失效。
从安装边界来看,该构件直边侧的定位嵌槽深度为5mm,安装时需保证嵌槽与箱体凸台的贴合间隙不超过0.02mm,否则会导致轴承孔与传动轴的同轴度超差,引发传动异响、轴承过早磨损的问题。中心轴承孔的端面预留了0.1mm的磨削余量,装配时可通过配磨端面来调整轴承的预紧间隙,适配不同精度等级的轴承安装需求。圆弧侧的外轮廓与主轴箱内壁的弧形让位槽完全贴合,装配后不会与箱体内的其他传动部件发生运动干涉,可充分利用主轴箱内部的有限空间,在不扩大箱体外形尺寸的前提下提升中间传动轴的支撑刚性。
在实际设备运维场景中,这类支撑构件属于车床主轴箱内的易损替换件,长期满负荷运转后,轴承位可能出现磨损、支撑面可能受振形变,直接替换该构件比现场补焊再机加工修复的效率高3倍以上,且能更好地保证装配精度。设计时也充分考虑了加工工艺性,整个构件除轴承孔、定位嵌槽需要精镗、精铣外,其余面均可通过普通铣床完成粗加工,没有复杂的曲面结构,常规机加工车间即可完成生产,不需要特殊的加工设备,加工成本可控。同时构件上的所有安装孔均设计了沉头结构,螺栓锁紧后头部不会突出构件表面,避免与旋转的传动轴、齿轮发生刮碰,消除装配后的运动干涉风险。
针对车床运转时的润滑需求,该构件在中心轴承孔的侧部预留了润滑油导流间隙,可将主轴箱内飞溅的润滑油导入轴承内部,保障轴承的持续润滑,无需额外设计润滑油路,简化了主轴箱的内部油路布局。在进行三维建模时,所有安装孔的位置、轴承孔的尺寸、定位嵌槽的公差均严格匹配CA6140车床的原厂设计参数,可直接用于生产加工,也可作为车床改装、数控化改造时的传动支撑结构参考,适配同规格的其他普通卧式车床的主轴箱传动布局改造需求。
