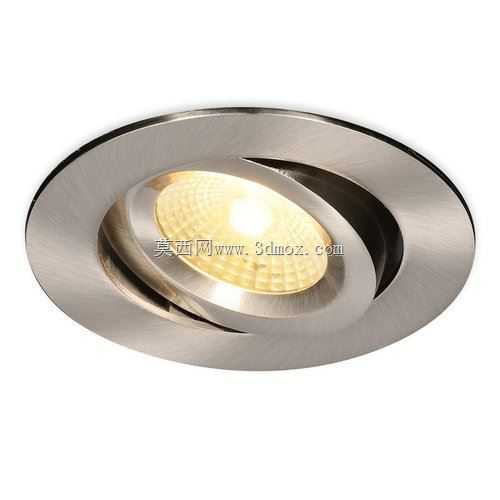

IP64防护嵌入式可调角度聚光射灯结构

　　在商用空间照明、户外檐下照明、厨卫防潮照明等场景中，嵌入式聚光灯的安装适配性与防护性能一直是结构设计的核心考量点，这款IP64等级的嵌入式聚光灯安装盒结构，正是针对多场景安装的密封需求、定位稳定性需求开发的配套安装载体。从实际工程落地的角度看，嵌入式照明部件的核心痛点集中在三个层面：一是开孔后与安装基面的贴合度不足，容易出现缝隙积灰、渗水的问题，尤其是在卫生间、户外廊下这类存在水汽泼溅、扬尘较大的场景，普通无密封结构的嵌入式灯盒长期使用后容易出现电路受潮、积灰短路的故障；二是安装后灯具的角度调节余量不足，无法根据实际布光需求调整照射方向，导致后期照明效果达不到设计预期；三是不同基面的安装适配性差，在石膏板、集成吊顶、薄型水泥基面等不同安装面上，容易出现固定不牢、基面变形的问题。

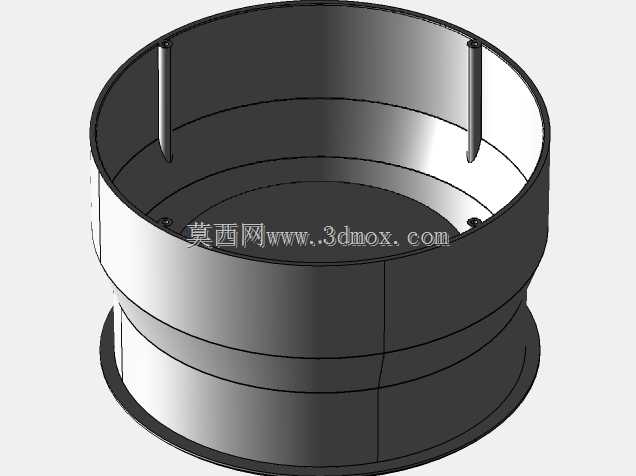

　　这款嵌入式安装盒的设计思路，首先围绕IP64的防护等级要求搭建密封结构，整体采用耐候性工程材料与金属饰面结合的材质组合，接触基面的位置设置整圈柔性密封胶圈，当灯具卡入安装孔后，胶圈在压紧力作用下完全填充安装盒与基面之间的缝隙，既可以阻挡外部的泼溅水、扬尘进入安装腔内部，也能避免安装盒与硬质基面直接硬接触产生的应力集中，防止长期使用后基面开裂或者安装盒松动。饰面部分采用平齐或微凹的轮廓设计，安装完成后与天花板、墙面的基面几乎齐平，不会突出基面产生突兀的凸起，适配现代极简风格的装修需求，也不会积落浮尘，降低后期清洁维护的工作量。

　　结构的功能设计上，安装盒内部预留了足够的走线空间与灯具调节余量，聚光灯的灯体通过万向调节支架固定在盒体内部，调节角度可以覆盖常规的洗墙、重点照明需求，调节过程中不会拉扯内部接线，也不会破坏盒体边缘的密封结构。盒体的固定结构采用弹性卡爪与压紧片结合的方式，适配一定厚度范围内的安装基面，不需要额外的固定螺丝从外部锁付，安装时只需要将接好线的灯盒推入预先开好的安装孔内，卡爪会自动弹开卡在基面背面，配合正面的密封胶圈实现双向压紧，安装效率远高于传统螺丝固定的嵌入式结构，后期维护拆卸时也只需要从边缘撬动即可取出，不会大面积破坏安装基面。

　　从安装边界的尺寸设计来看，这款安装盒的外径尺寸匹配常规的嵌入式射灯开孔规格，盒体的嵌入深度控制在合理范围内，不需要过深的安装空腔，即使是厚度较薄的集成吊顶、架空墙面也能顺利安装，不会出现盒体突出基面背面、干涉吊顶内部管线的问题。盒体内部的安装位预留了不同规格聚光灯模组的安装接口，可以适配同功率段不同发光角度的LED聚光灯光源，不需要重新开孔就能更换不同的光源模组，降低后期照明改造的成本。材质选择上，接触外部环境的金属饰面采用拉丝防锈处理，长期处于潮湿环境下也不会出现锈迹、镀层脱落的问题，内部的结构件采用阻燃耐温的工程材料，即使光源长时间工作产生热量，也不会出现材料变形、阻燃性能下降的问题，满足电气安全的相关要求。

　　在实际选型应用中，这类带IP64防护的嵌入式聚光灯安装结构，既可以用于室内的卫生间、厨房、阳台等存在水汽的区域，也可以用于室外的廊下、雨棚、建筑外立面洗墙等存在雨水泼溅的场景，相比普通无防护的嵌入式射灯结构，其环境适应能力更强，长期使用的故障率更低。结构设计过程中充分考虑了安装施工的便捷性、后期维护的便利性、不同场景的防护需求，没有多余的冗余结构，所有的结构特征都围绕实际使用中的痛点设计，比如调节结构的阻尼设置经过反复验证，调整到目标角度后不会因为长期使用出现角度下垂的问题，密封胶圈的材质选用抗老化的柔性材料，在长期压紧状态下不会失去弹性，保证密封性能的长效性。对于三维结构设计从业者来说，这类嵌入式照明部件的设计核心是平衡安装适配性、防护性能、调节功能三者的关系，不能为了追求密封性能导致安装难度提升，也不能为了调节方便牺牲结构的防护等级，这款结构在三者的平衡上做了较多的细节优化，比如走线位置设置了专用的密封过线胶圈，电线穿过盒体的位置也能达到IP64的防护要求，不会出现防护短板；卡爪的弹力经过校准，既可以保证安装后的固定强度，也不会因为弹力过大导致安装时推压困难，或者卡爪刮伤吊顶内部的管线。
