TO-220封装TDA2030音频功率放大器件

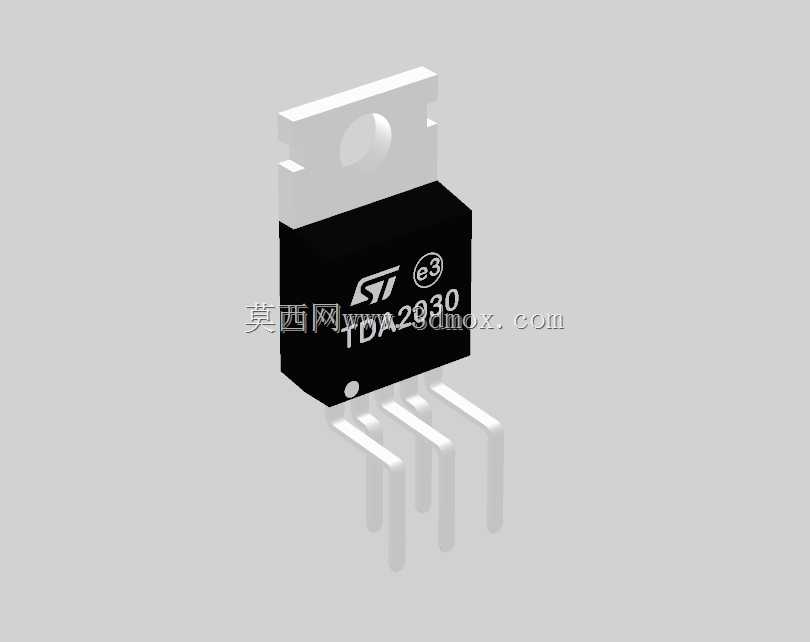

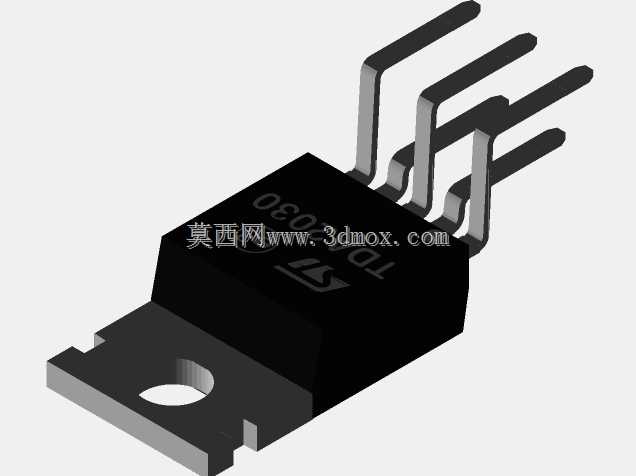

　　在消费类音频设备、小型工业控制音频告警模块、车载辅助音响系统的硬件设计环节，功率放大器件的选型与结构适配直接决定整套音频链路的输出稳定性与装配可行性，TDA2030作为经典的AB类音频功率放大芯片，凭借成熟的电路架构与宽泛的工作适配性，至今仍是中小功率音频输出场景的常用选型。这款直插TO-220封装的器件三维建模，完全围绕实际生产装配的尺寸边界展开，建模过程中优先还原了封装本体的注塑轮廓、金属散热基板的开孔位置、五根直插引脚的成型弯折角度，每一处结构尺寸都匹配量产器件的实际公差范围，可直接用于PCB布局的干涉校验、散热结构的匹配设计、整机装配的空间预留校核。

　　从实际应用场景来看，这类器件常被布置在音频功放板的功率输出区域，工作过程中会持续产生热损耗，因此建模时特意还原了金属散热基板的平面度特征与安装孔的同轴度参数，设计人员在配套散热片选型时，可以直接调用该模型完成散热片与器件基板的贴合面匹配校验，避免出现散热片安装孔位偏移、贴合间隙过大导致热阻超标的问题。五根引脚的建模严格遵循TO-220封装的引脚间距标准，引脚的弯折弧度、伸出长度、截面尺寸都与实际量产器件保持一致，在进行PCB焊盘布局设计时，可直接导入模型进行引脚与焊盘的对位校验，提前规避引脚成型角度偏差导致的插件困难、虚焊等生产问题。

　　器件本体的塑封部分建模还原了表面的丝印区域轮廓与本体的拔模斜度，在进行整机结构的透明视窗设计、外壳丝印对位设计时，可通过该模型确认器件本体与周边结构件的安全间隙，避免外壳装配后与器件塑封本体发生挤压，导致器件引脚受力变形、内部晶圆受损。金属散热基板的厚度、安装孔的沉头深度都按照实际器件参数还原，在设计压板式固定结构时，可直接校验螺丝锁紧后的压板与器件基板的接触压力分布，避免压力过大导致器件基板变形、内部封装层开裂。

　　从设计思路上，这款模型没有做过度的外观美化，所有结构特征都服务于工程设计的实际校验需求：引脚部分做了等截面的实体还原，没有为了渲染效果添加不必要的倒角细节，保证模型导入PCB设计软件时不会出现特征识别错误；散热基板的安装孔保留了实际的公差余量，在进行自动化插件设备的吸嘴、夹爪设计时，可直接通过模型校验夹取位置的干涉情况，提前调整夹爪的开合行程与夹持位置，提升自动化生产的良率。

　　在不同的应用场景下，这款器件的安装边界存在一定差异：在桌面式有源音箱设计中，器件常通过螺丝直接固定在机箱金属外壳上，利用机箱外壳充当散热面，建模时还原的基板平面度参数可帮助设计人员校验外壳安装面的平面度要求，避免因外壳变形导致器件与散热面贴合不紧密；在小型工业告警模块设计中，器件通常搭配小型独立散热片安装在PCB上，模型的整体高度参数可帮助设计人员确认PCB与外壳上盖的安全距离，避免散热片顶到外壳导致装配受阻。

　　对于结构设计人员而言，这类半导体器件的三维模型精度直接影响整机内部的布局合理性，很多设计中出现的装配干涉、散热不良、插件困难等问题，往往是因为器件模型的尺寸偏差导致的。这款TDA2030的模型在建模过程中参考了多家主流厂商的量产器件尺寸参数，对不同厂商的尺寸公差做了兼容处理，引脚的成型角度覆盖了常规量产的公差范围，不管是用于手工焊接的小批量产品设计，还是用于自动化插件的大批量产品设计，都能满足结构校验的精度要求。

　　此外，模型还还原了器件本体的边缘倒角特征，在进行线束布置时，可校验线束与器件边缘的安全距离，避免线束被器件锐边割破绝缘层导致短路风险；引脚的末端做了符合实际工艺的倒角处理，在进行插件工艺仿真时，可准确模拟引脚插入焊盘的过程，提前发现引脚与焊盘对位偏差导致的插件卡滞问题。
