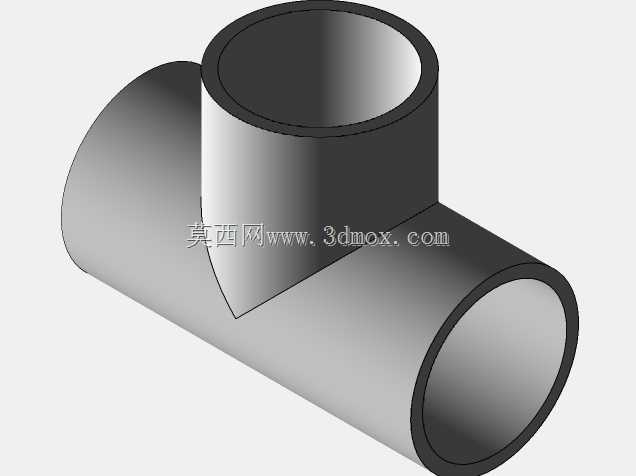

2.5英寸等径三通管路连接件结构

　　在民用给排水、工业流体输送、暖通空调、化工介质传输等诸多管路系统场景中，等径三通是实现管路直角分流、合流的核心基础管件，本次呈现的2.5英寸等径三通结构，完全适配公称通径2.5英寸的同规格管路接驳需求，可在不改变管路通径的前提下，完成主管路与支管路的垂直方向连通，保障流体在转向分流过程中的通流截面积一致性，减少不必要的通径突变带来的流阻损失与紊流扰动。从实际工程应用的角度看，这类等径三通常被用在车间压缩空气管网布设、建筑消防给水支管接驳、中小型化工生产线的常温流体管路改向、农田灌溉管路的分支布设等场景，安装时无需额外搭配变径接头，直接与同通径的管道、法兰或者快接接头配合即可完成装配，能有效减少管路接驳点的数量，降低管路系统的泄漏风险点。

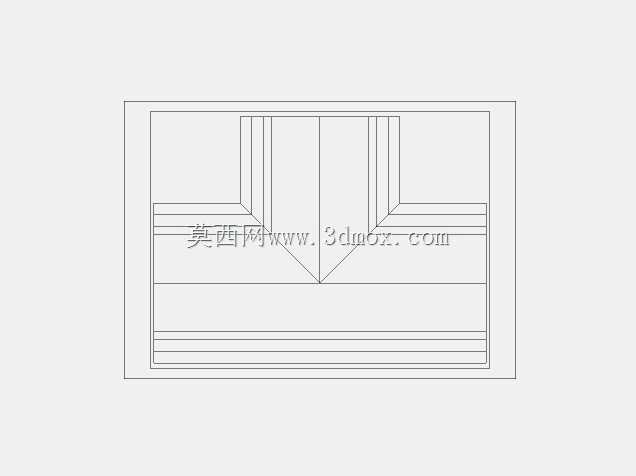

　　从结构设计逻辑来看，这款等径三通采用正三通正交结构，主管与支管的轴线呈90度垂直相交，三个接口的通径尺寸完全一致，管壁厚度均匀过渡，在主管与支管的相交相贯线位置，做了平滑的圆弧过渡处理，避免直角相贯带来的应力集中问题——在实际管路运行过程中，相贯位置是应力集中的高发区域，尤其是输送带压流体时，管路内部的压力波动、水锤效应都会在相贯位置产生额外的应力载荷，平滑过渡的结构能有效分散应力，提升管件的承压能力与长期运行的结构稳定性。建模过程中，相贯线的生成是核心难点，需要保证两个正交圆柱面的相交轮廓完全贴合，没有错位或者缝隙，同时内壁的相贯过渡也要和外壁保持一致的壁厚，避免出现局部壁厚过薄导致的承压不足问题。

　　从安装边界尺寸来看，这款2.5英寸等径三通的三个接口端面均为平口结构，可适配焊接、法兰连接、沟槽连接等多种主流的管路连接方式，主管的轴向总长度、支管的轴向伸出长度均符合常规同规格三通的安装尺寸规范，在管路排布设计时，不需要额外预留特殊的安装空间，可直接替换同规格的现有三通配件，适配性较强。接口的端面平面度、圆柱度都满足管路连接的形位公差要求，焊接连接时能保证焊口的贴合紧密，法兰连接时能保证密封面的完全贴合，减少安装后的密封失效概率。

　　在实际选型使用过程中，这类等径三通的通径一致性是核心优势，当管路系统需要在垂直方向分出同流量的支路时，不需要额外配置变径接头，减少了管路的装配零件数量，也降低了不同零件连接带来的密封风险。同时，正交的结构设计让流体在分流时的流向改变更为平缓，相较于斜三通或者异径三通，在等径分流场景下的流阻更小，能减少流体输送过程中的动力损耗，尤其适合长距离流体输送管网的分支布设。建模时还原了管件的真实壁厚与内外轮廓，可直接用于管路系统的装配干涉检查、管路应力仿真分析、预制加工的下料参考，帮助结构设计人员在方案阶段就完成管路排布的校验，避免现场安装时出现尺寸不匹配、干涉碰撞等问题。

　　需要注意的是，这类等径三通在实际应用中，需要根据输送介质的特性、工作压力等级选择对应材质的成品件，三维模型的结构尺寸可作为设计阶段的排布参考，实际加工或选型时还需要结合对应的行业标准核对壁厚、承压等级等参数，但模型的整体结构、接口尺寸、安装边界都完全符合2.5英寸等径正三通的通用规范，能够满足绝大多数常规管路系统的设计建模需求。在管路装配建模时，可直接将该三通模型与同通径的管道、阀门、法兰等标准件装配，快速完成整个管网的三维布局，校验管路的走向、安装空间是否满足要求，提前发现设计中存在的排布问题，减少现场施工的返工概率。
