立式弹簧静态载荷性能测试加载装置

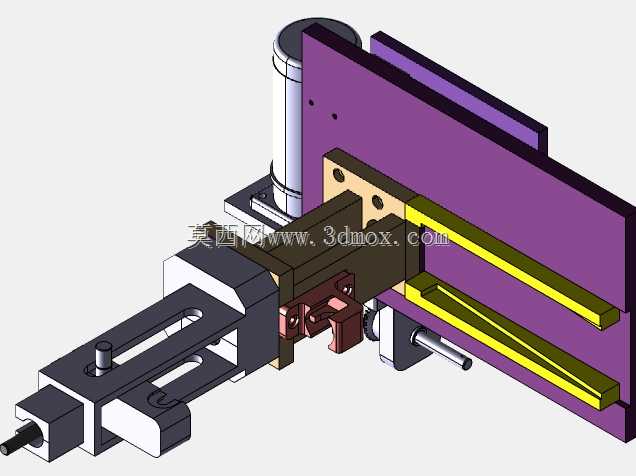

　　在弹簧类零部件的入厂检验、性能验证环节，这类立式加载装置是实验室与生产车间质检工位的常用工装，主要针对圆柱螺旋弹簧的静态载荷-位移对应关系开展标定，匹配静态应用场景下弹簧选型、批次性能抽检的实际需求，避免弹簧刚度不达标导致装配后整机出现预紧力不足、行程偏移、复位失效等问题。整套装置采用立式安装布局，核心执行单元沿垂直基板排布，驱动端布置在基板上部，通过直线导轨副实现加载压头的平稳往复运动，导轨选用双列平行布置的重载型线性导轨，单根导轨长度覆盖全加载行程，可抵消压头接触弹簧瞬间产生的偏载力矩，避免加载过程中出现卡滞、压头倾斜导致的测试数据偏差。传动链路采用齿轮-蜗轮-锥齿轮组合的减速增扭结构，

　　输入端可适配手动摇柄或低速伺服电机两种驱动形式，蜗轮副自带反向自锁特性，可在加载到指定位移后实现位置锁止，无需额外配置制动机构即可保持载荷恒定，方便测试人员记录对应位移下的载荷数值，锥齿轮组用于改变传动方向，将水平输入的扭矩转换为垂直方向的直线驱动力，适配立式布局的空间排布需求。夹持端设置在装置下部的可调安装座上，安装座带有T型槽结构，可通过更换不同规格的定位套适配不同外径、不同自由长度的弹簧装夹，安装座的水平位置可通过底部的丝杆调节机构微调，保证弹簧中心与加载压头的中心重合，避免偏心加载导致弹簧侧向弯曲，影响测试结果准确性。从安装边界来看，整套装置的基板可直接通过螺栓固定在标准实验工作台面上，基板背面预留有走线槽与传感器安装位，

　　可根据测试需求加装位移传感器、压力传感器，实现载荷位移数据的自动采集，整体外形宽度控制在400mm以内，深度方向不超过300mm，占用工作台面空间小，适合在质检台、实验室小空间工位布置。设计过程中优先考虑了测试工况的稳定性，所有传动部件均做了耐磨处理，导轨副配置防尘刮片，避免车间环境中的金属碎屑、粉尘进入导轨滚道影响运动顺畅度，加载压头采用可拆卸结构，可根据弹簧端面形式更换平压头、带定位凸台的压头，适配磨平端面、未磨平端面等不同形式的弹簧测试需求。在实际应用场景中，这类装置除了用于弹簧的刚度测试，还可用于弹簧的永久变形测试，即加载到额定载荷并保持规定时长后，卸载测量弹簧的自由长度变化，验证弹簧的抗蠕变性能，相比万能材料试验机，

　　这类专用加载装置结构简单、操作便捷，无需复杂的参数设置，一线质检人员经过简单培训即可操作，适合生产现场的快速批次抽检，也可用于职业院校机械专业的力学实验教学，帮助学生直观理解弹簧载荷与位移的线性对应关系。整套结构的受力路径经过优化，驱动端的推力直接通过导轨滑块传递到基板，安装座的反作用力也直接作用在基板下部的加强筋位置，避免基板长期受力出现变形，基板采用加厚钢板焊接后去应力处理，平面度控制在0.1mm/m以内，保证导轨安装基准的精度。
