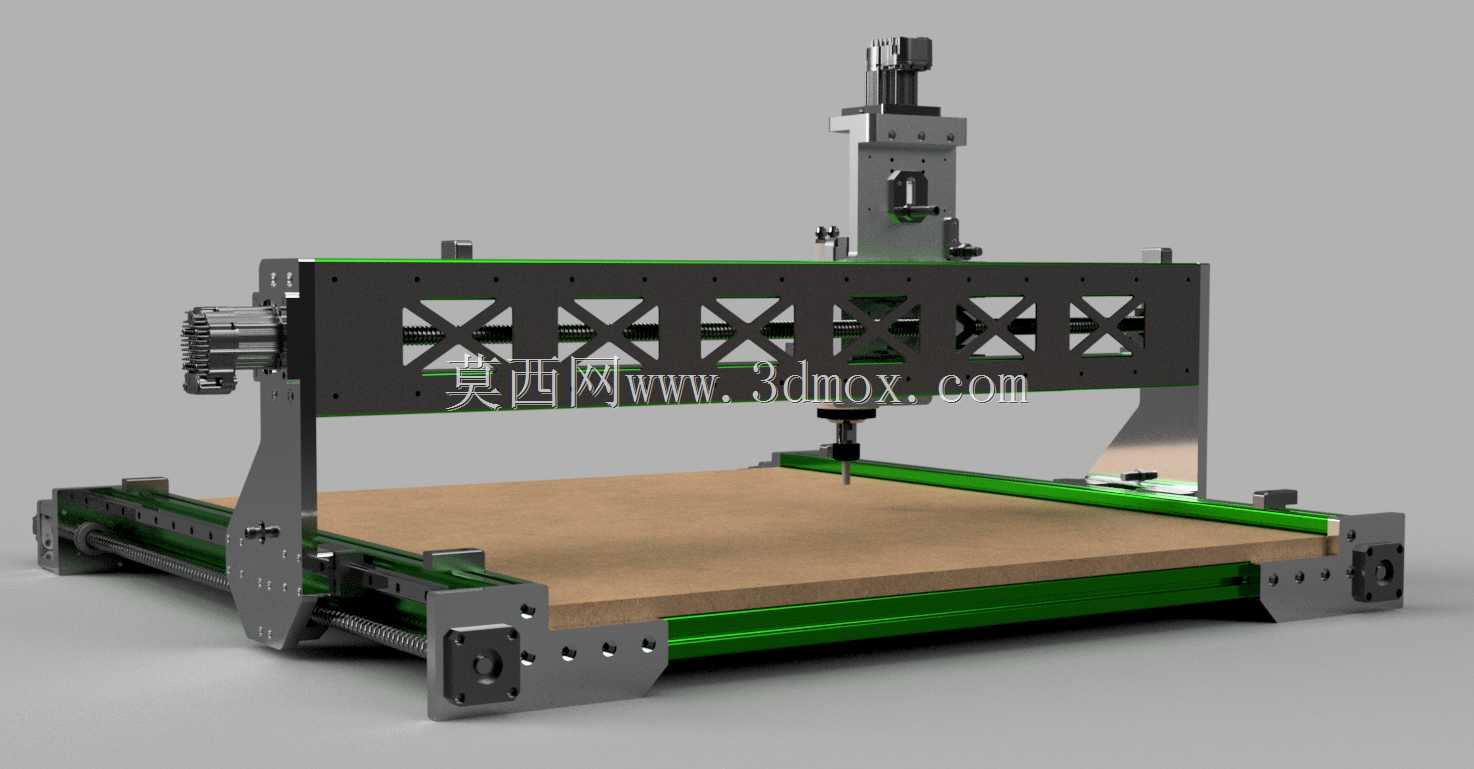

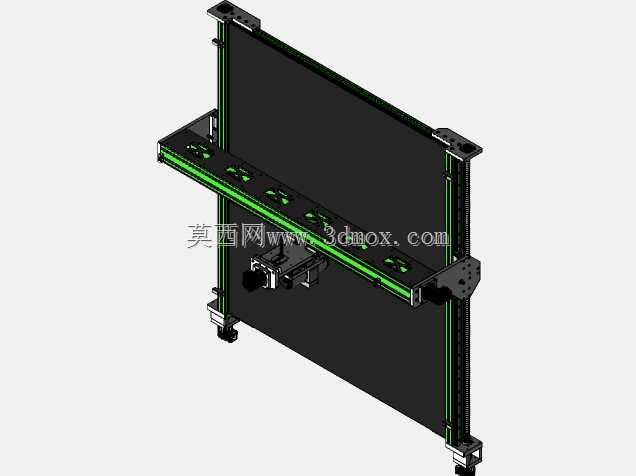

参数化数控路由器型号5

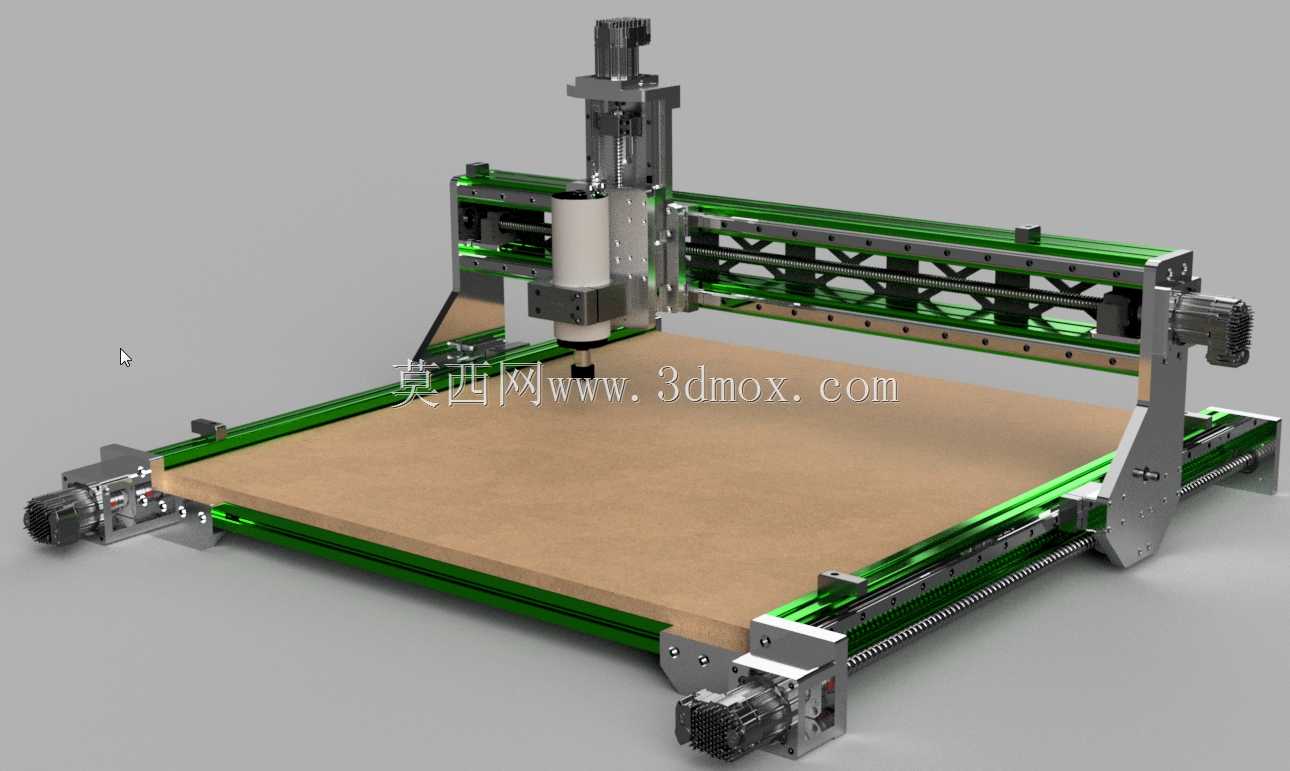

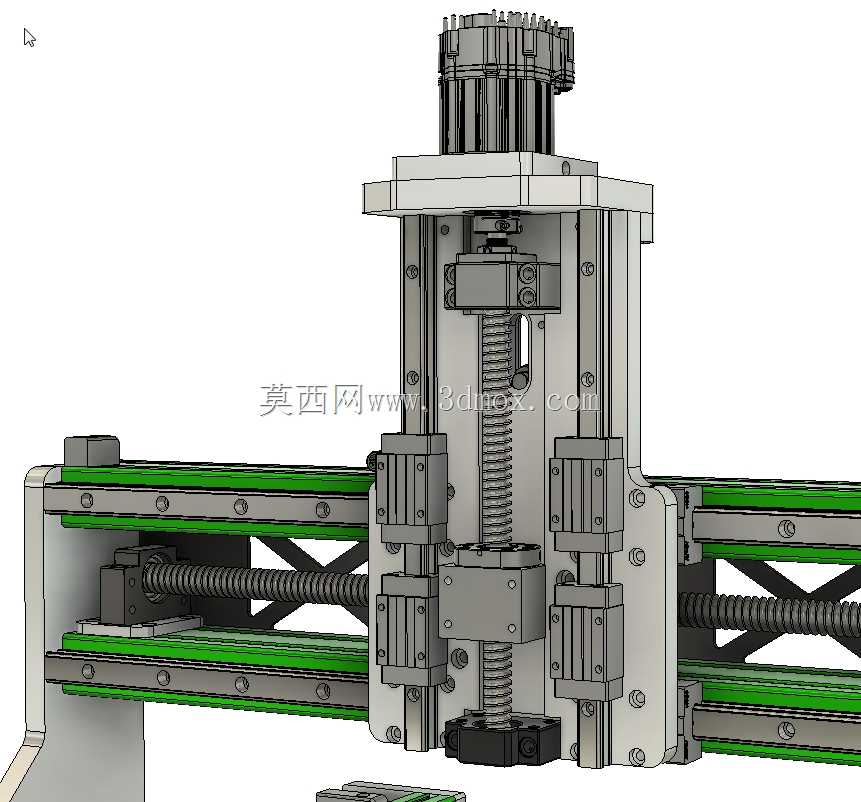

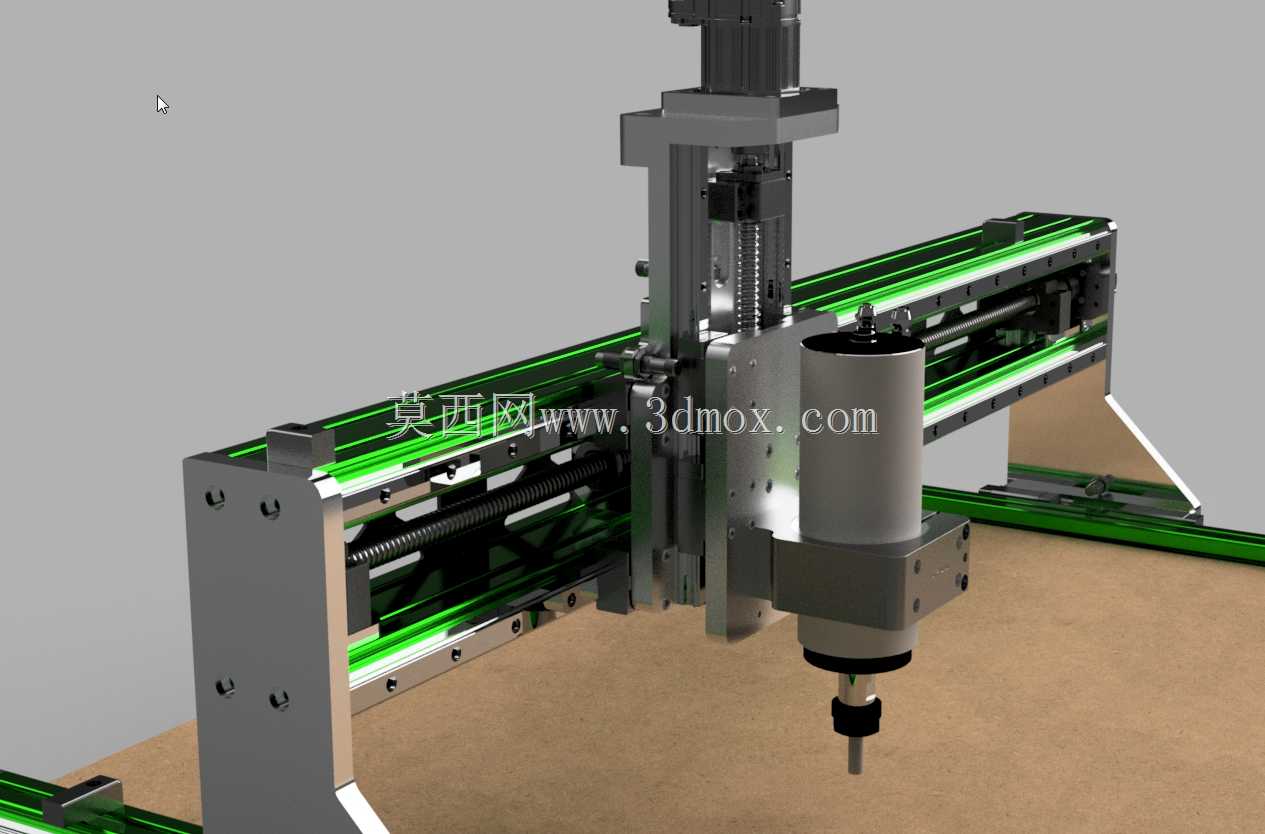

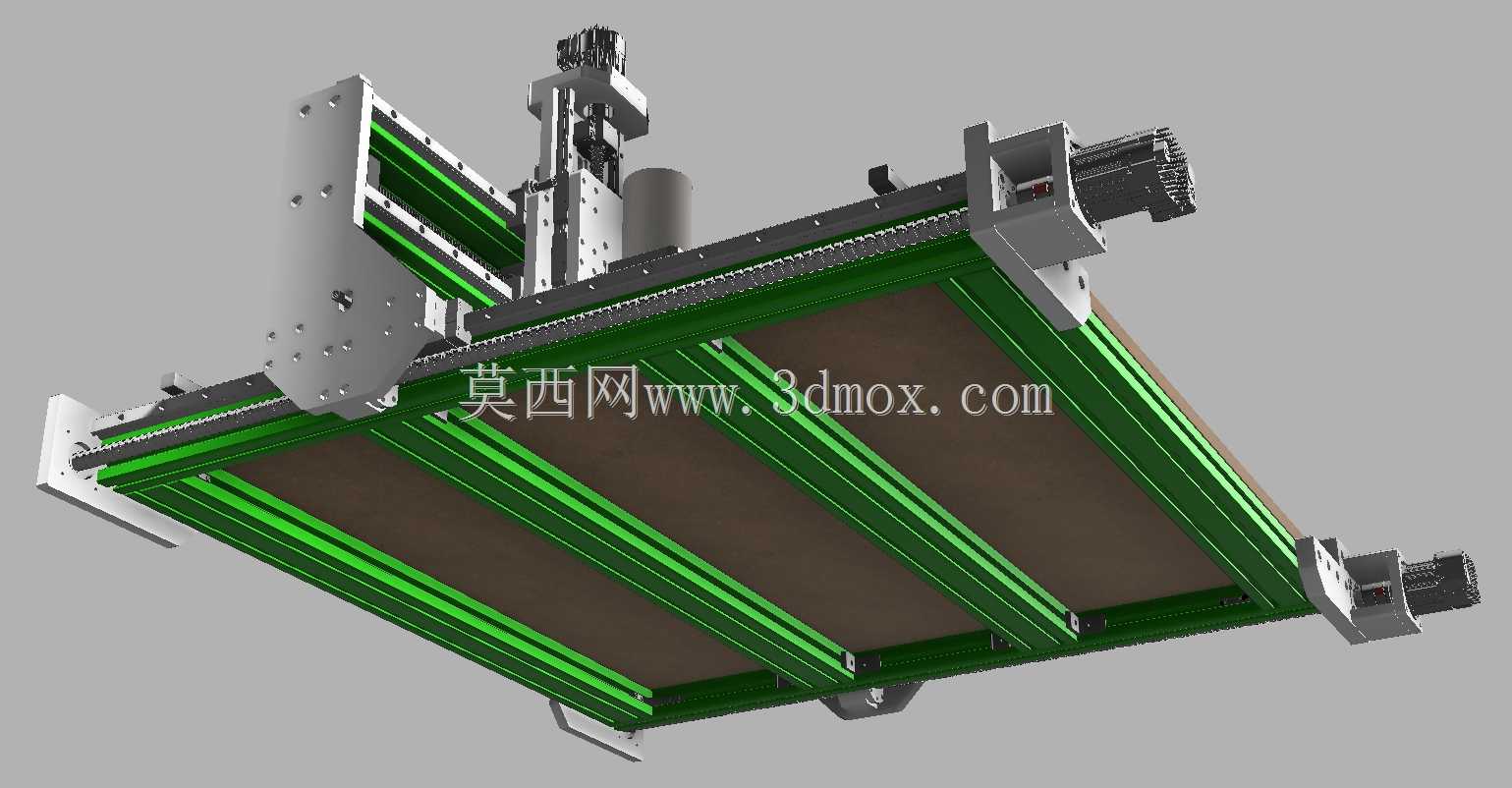

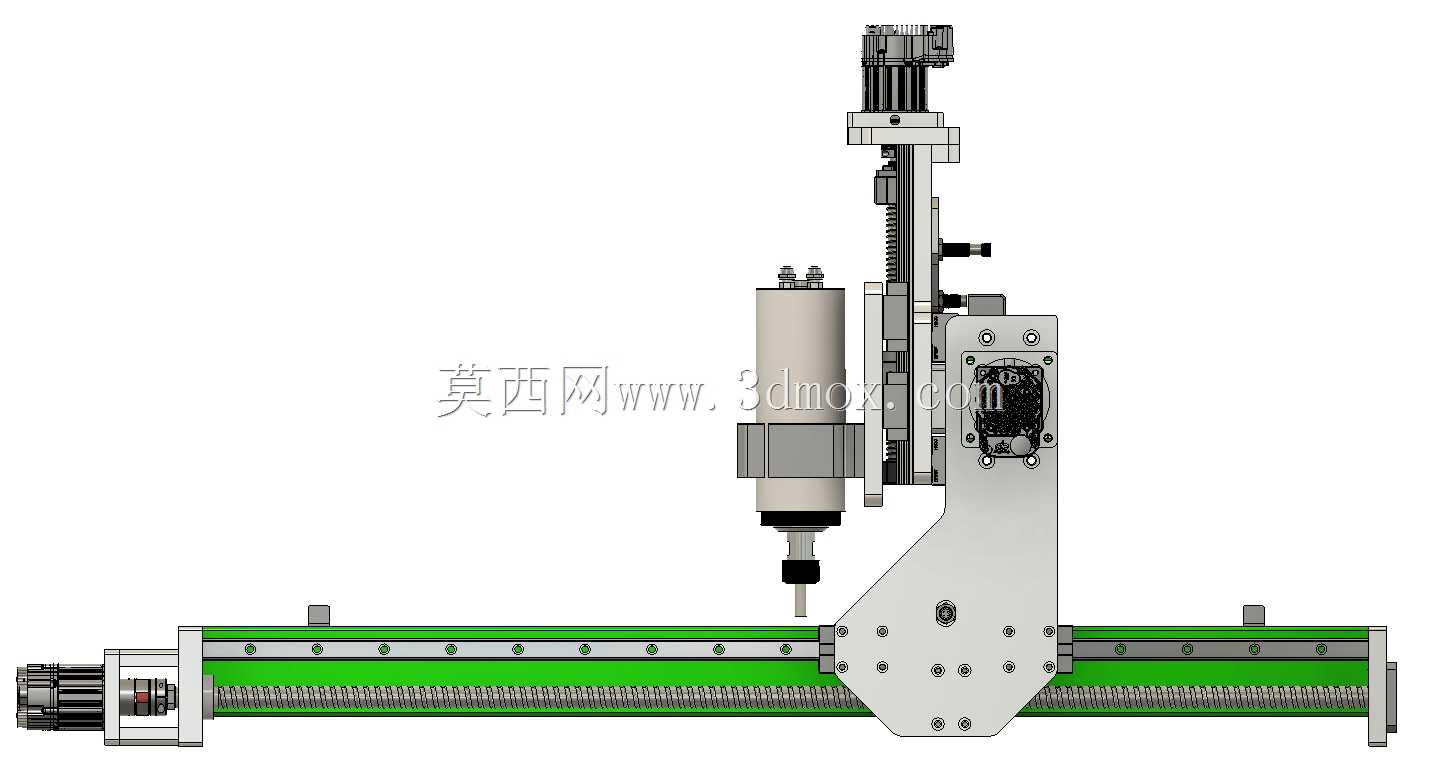

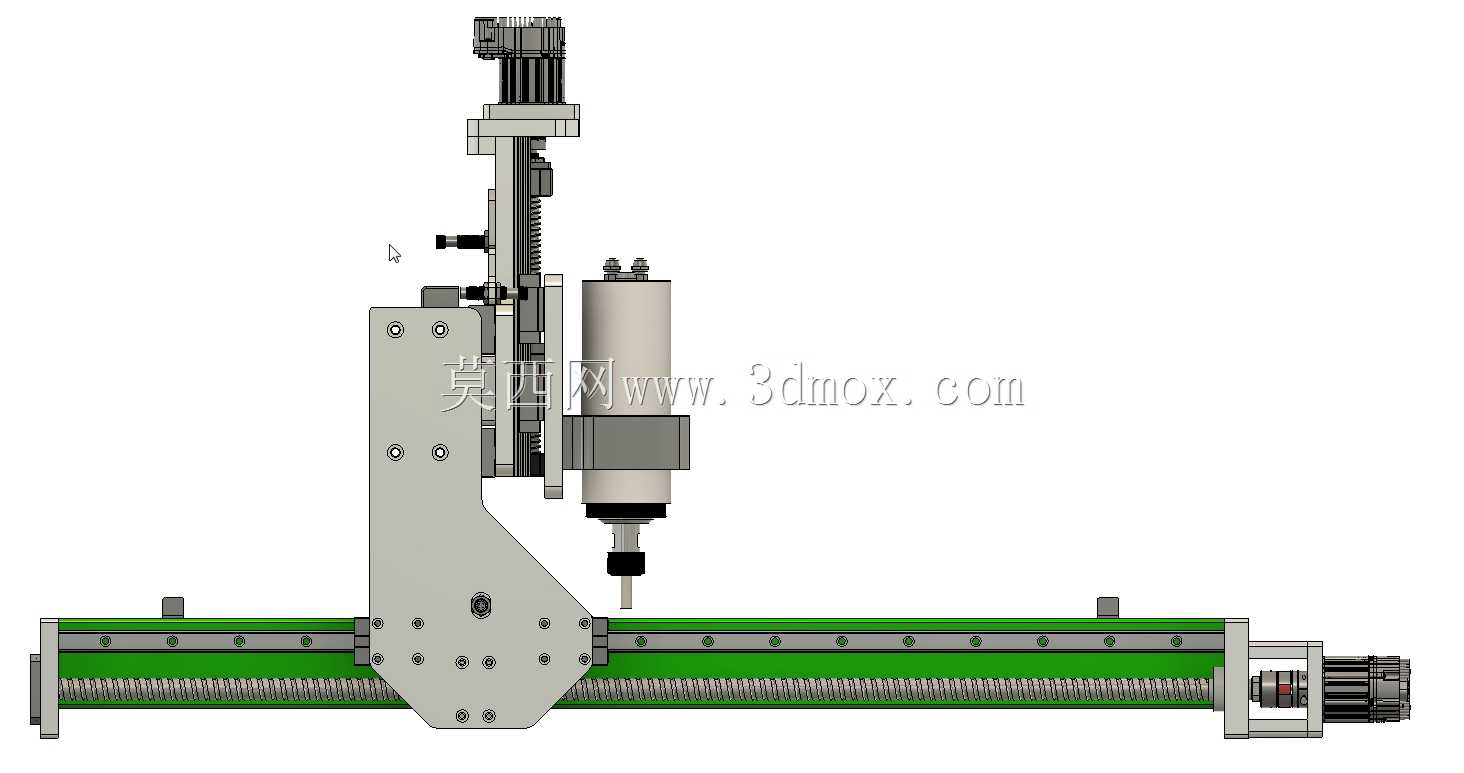

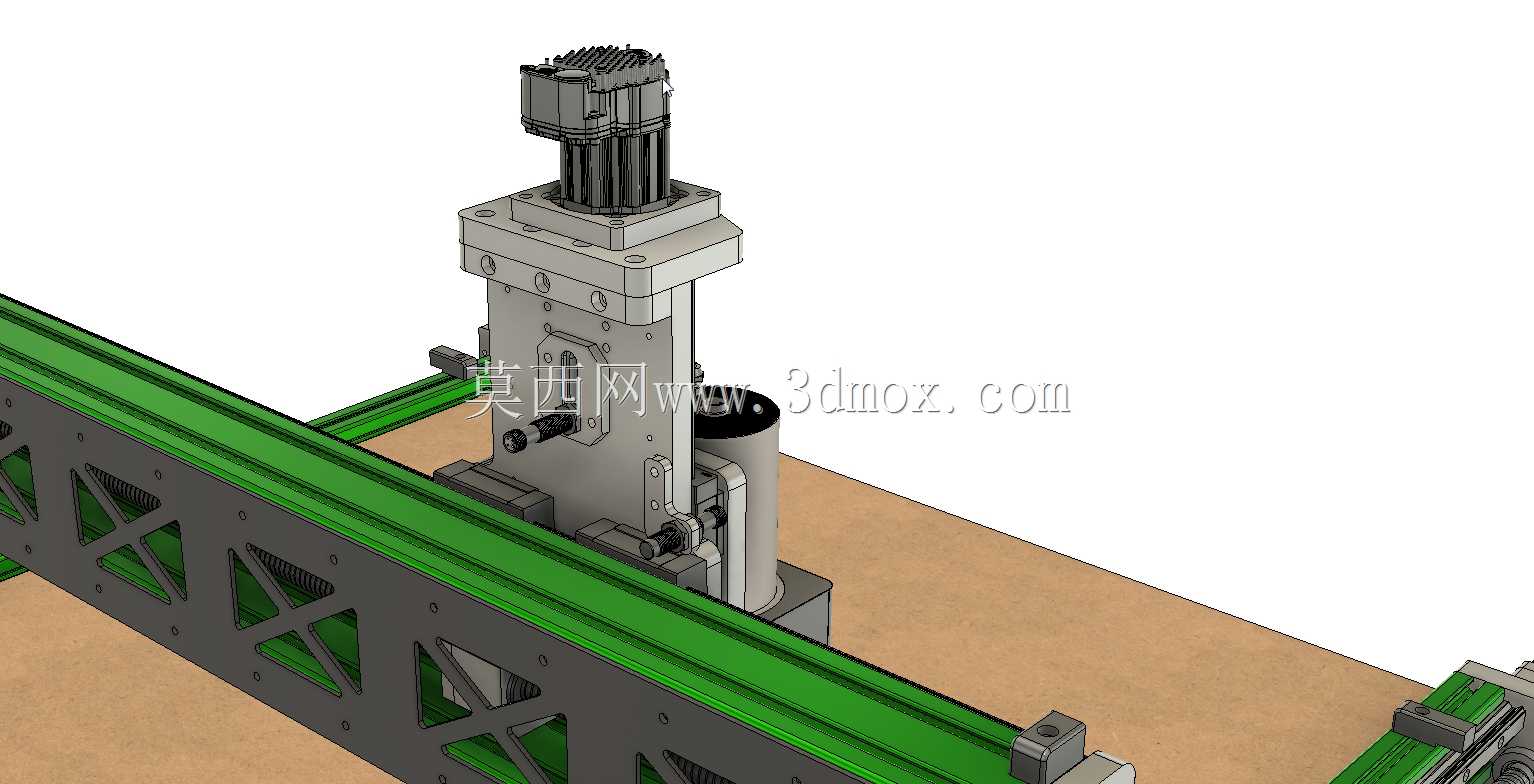

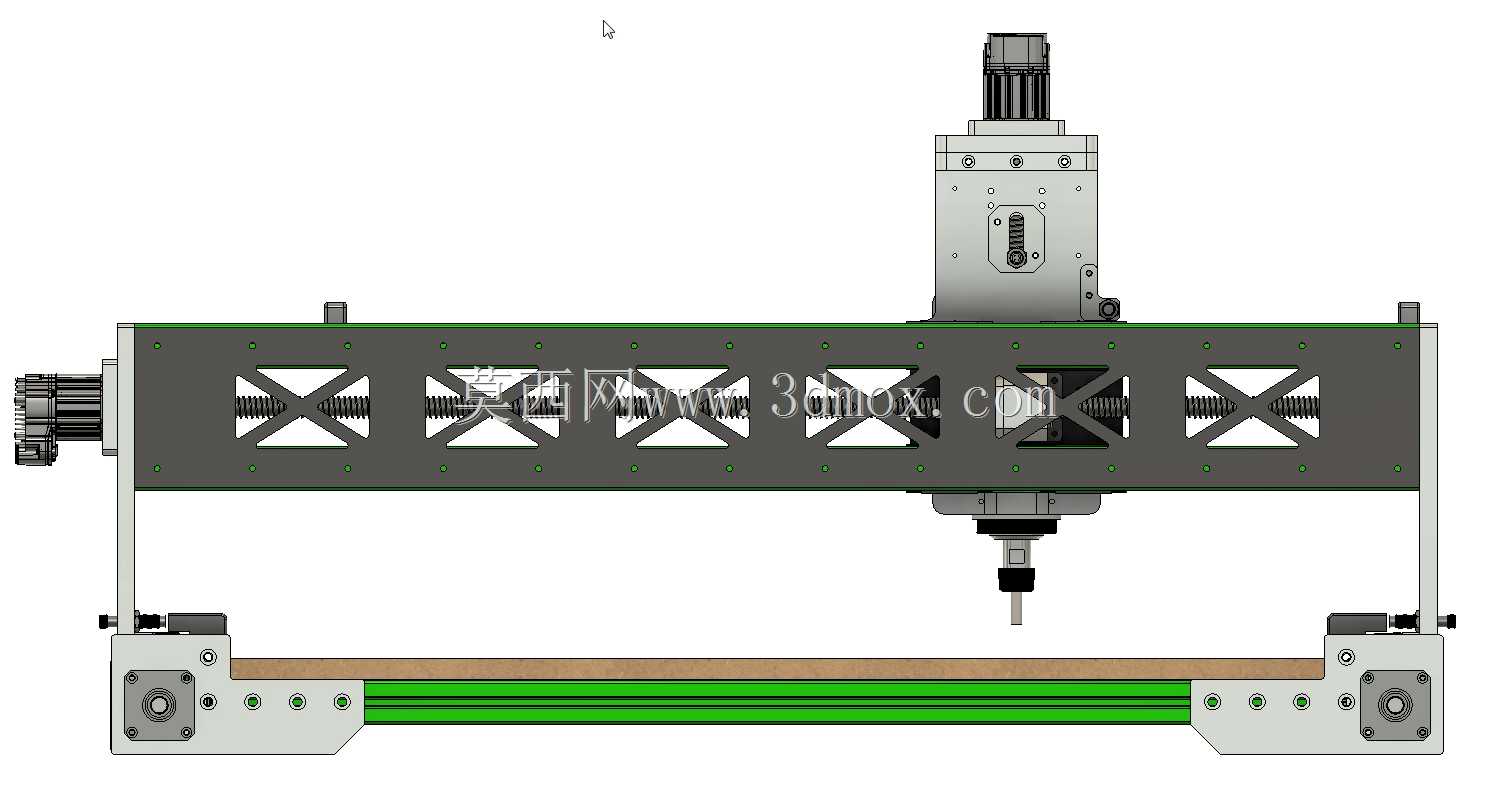

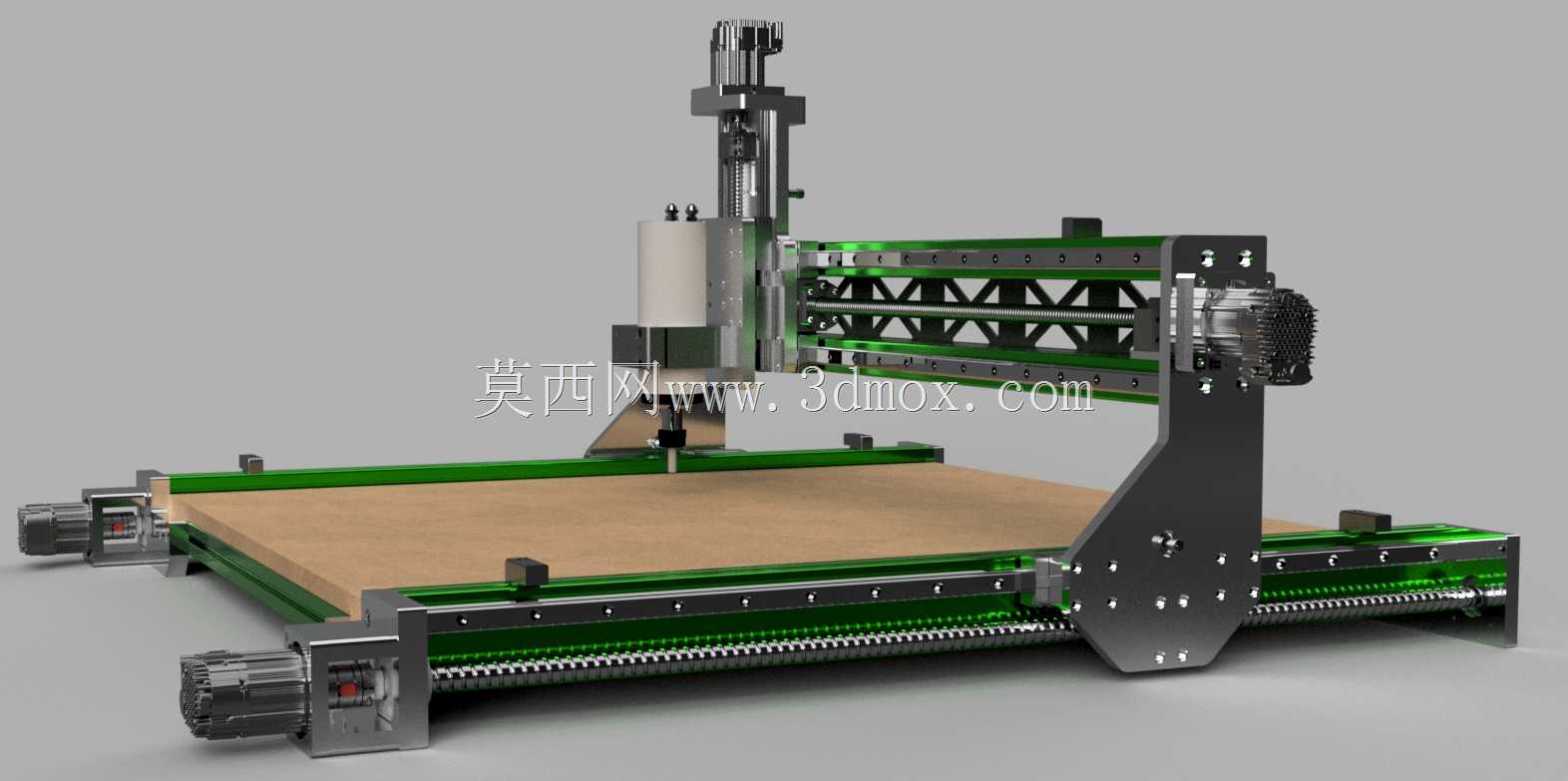

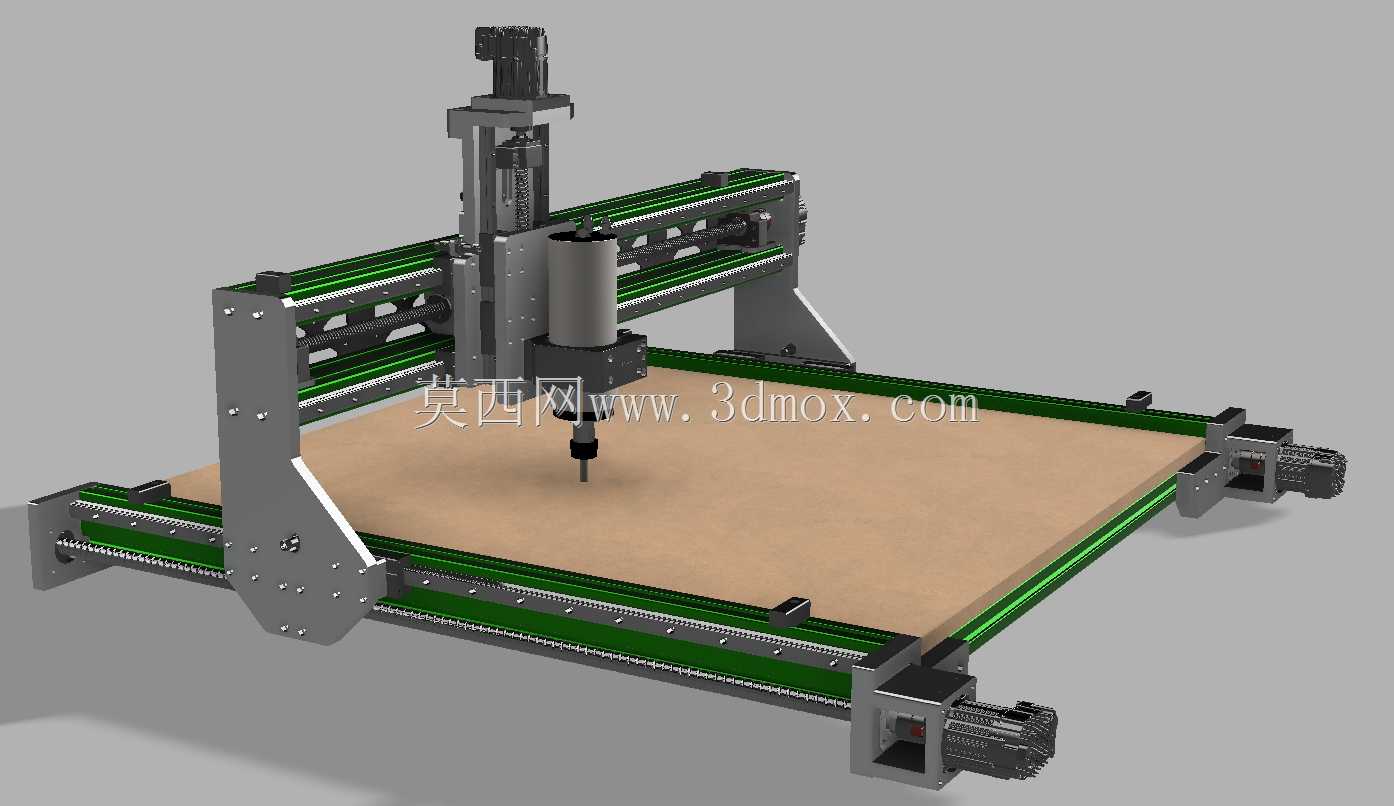

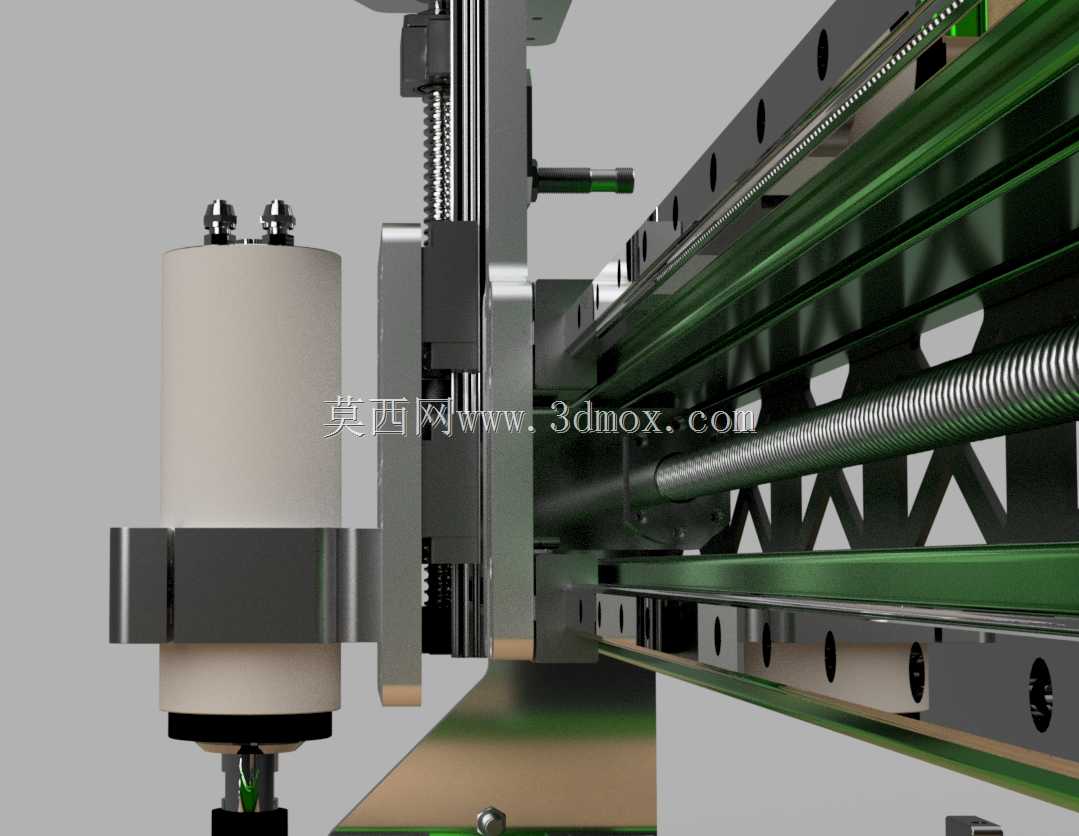

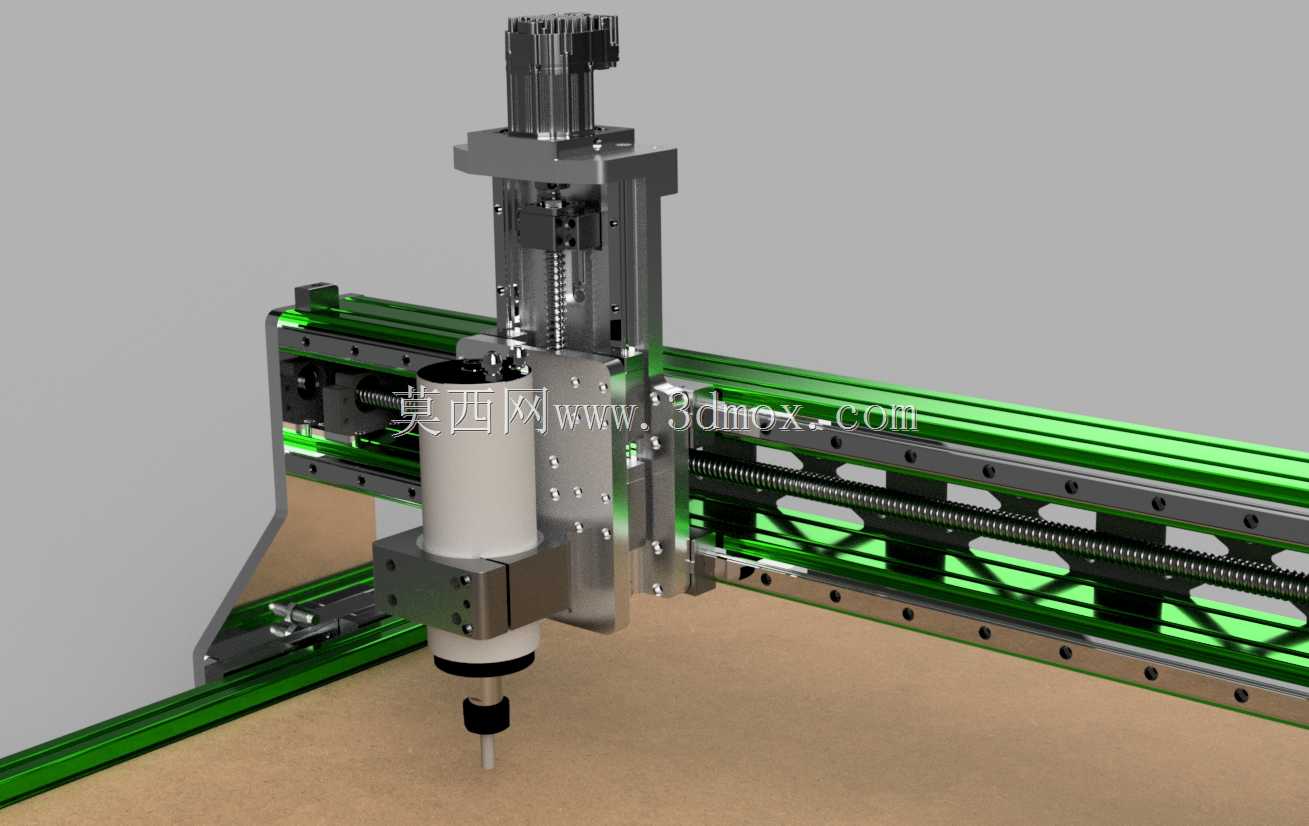

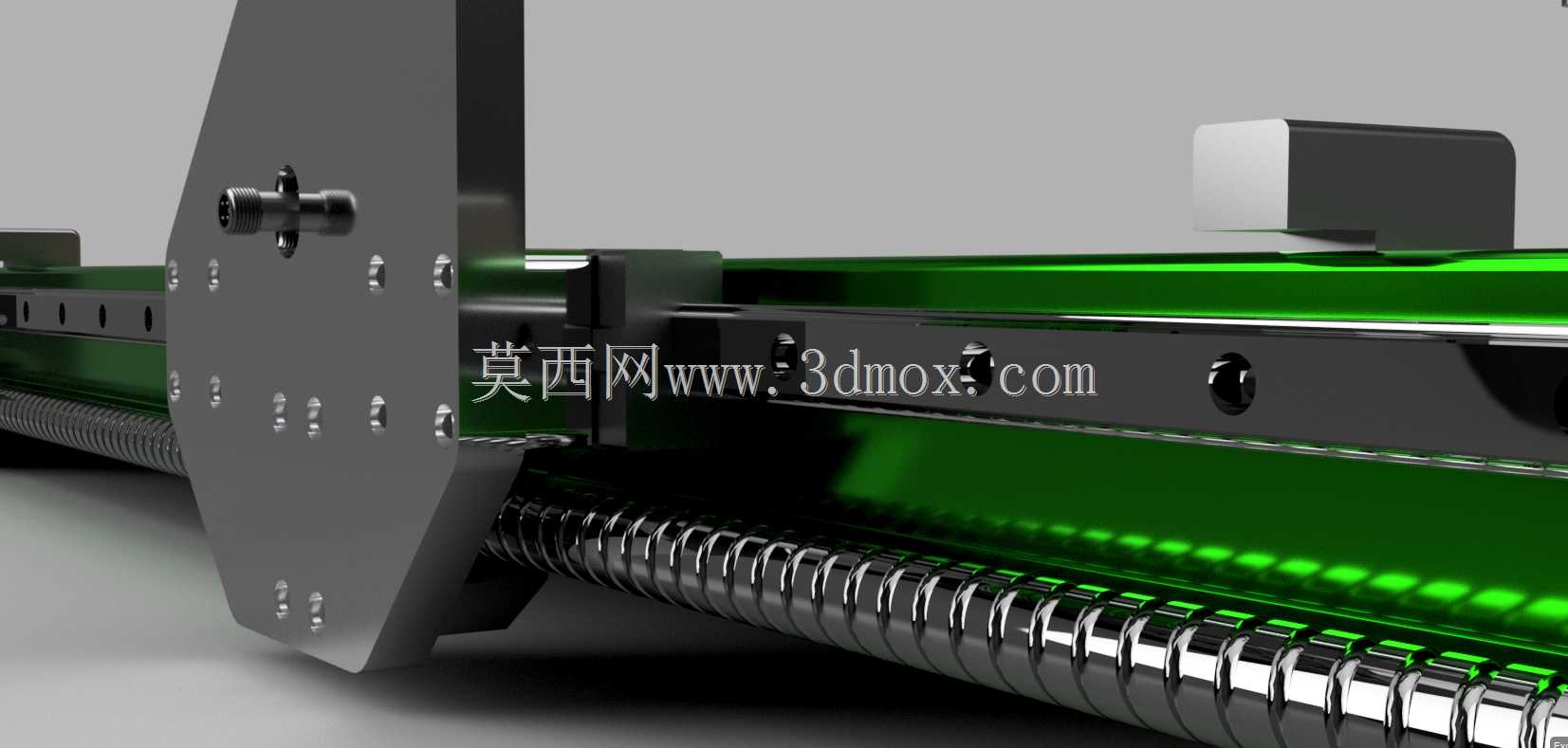

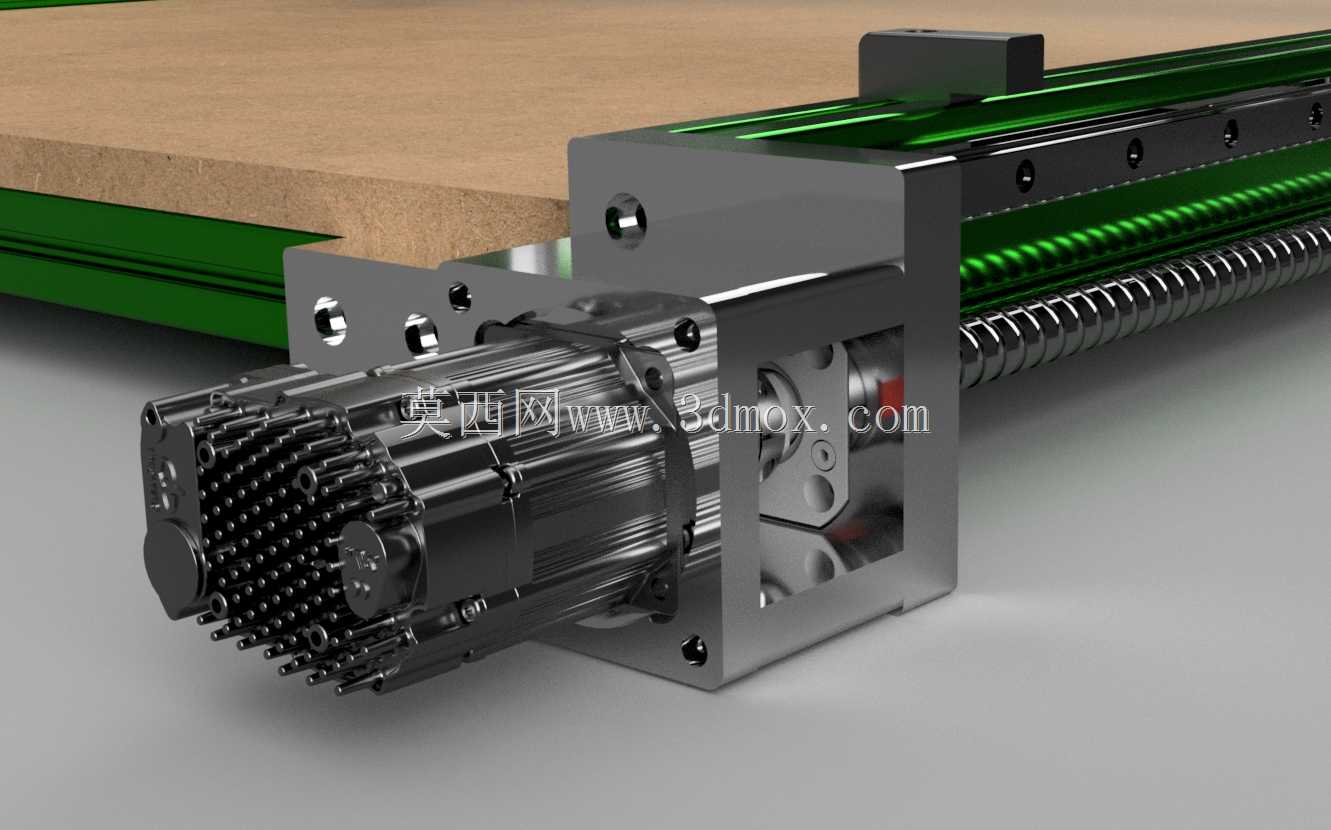

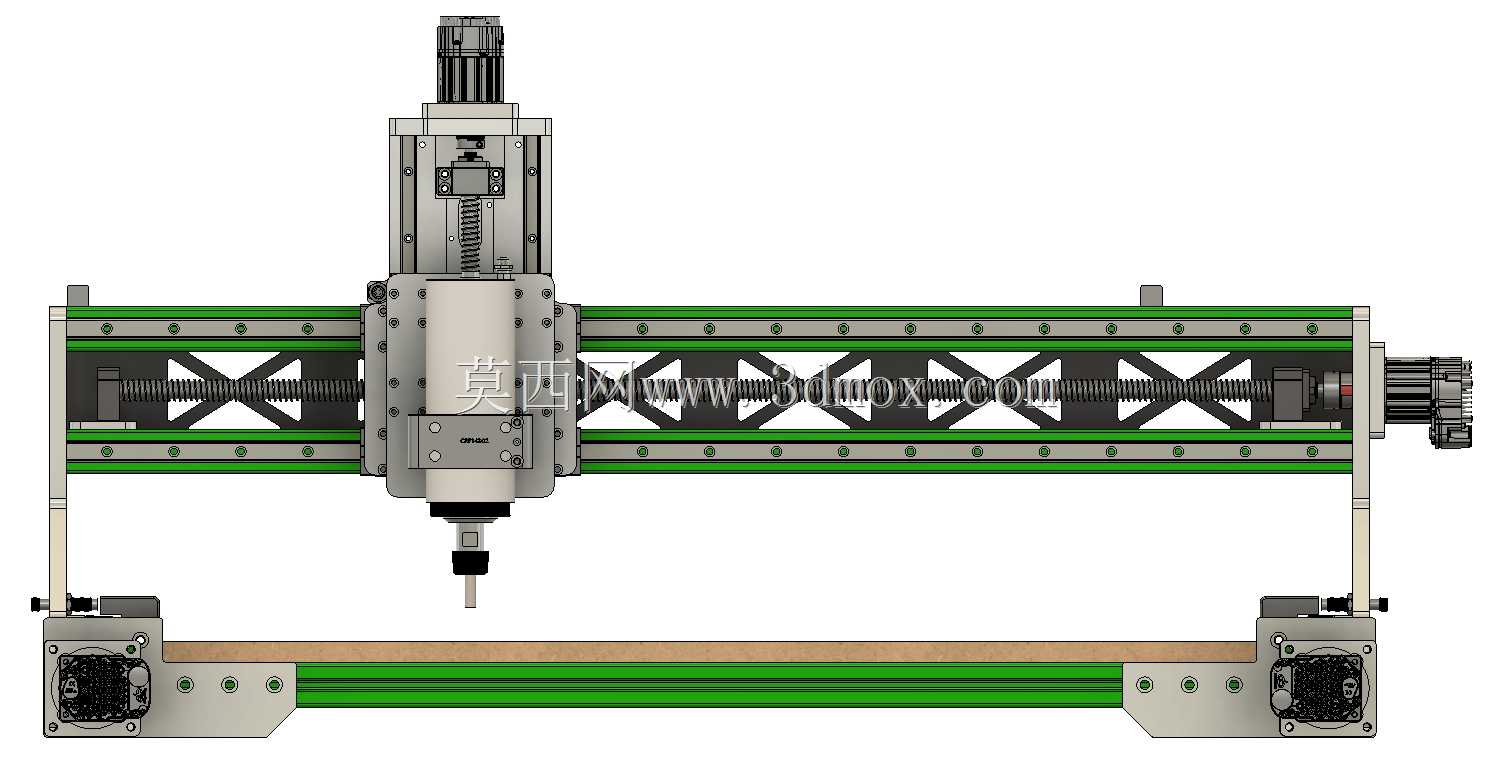

最新更新4/14/23我的目标是设计一台简单、易于制造的机器。X、Y、Z和机架间隙尺寸均由用户参数控制，并且支持NEMA 23和NEMA 34步进电机。为了使滚珠丝杠尽可能靠近机架，在Y轴上使用了FK/FF15轴承座，而不是更常见的BK/BF轴承。X和Y线性导轨和滚珠丝杠为20mm，Z轴为15mm导轨和16mm滚珠丝杠。包括一个单独的完整Z轴组件，该组件使用20mm导轨和滚珠丝杠以及NEMA 34步进电机（如果首选）。正如我对以前的模型所做的那样，当进行更正或改进时，将更新CAD文件。4/14/23更新V25-合并了一些草图，并从5/8增加了龙门架立柱垫片的厚度“至16mm，以便挤出长度达到整数。3/5/23更新V24-在20mm导轨Z组件上，导轨移动3mm，以便于在不拆卸导轨的情况下安装/拆卸X板。X和Y限位开关安装点改为1/2”螺纹孔。X限位开关支架做得更宽，为传感器电缆提供间隙。先前的更新通知已被删除，因为已达到此文本框的字符限制
