CA6140车床用带散热槽塑料端盖结构

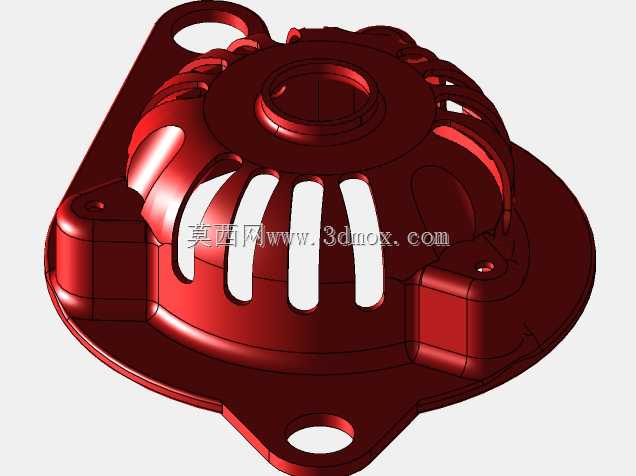

　　这款塑料端盖是CA6140普通车床床头箱末端电机侧的配套防护构件，日常在车间加工场景中，主要承担电机尾部的防护、散热以及安装定位的作用，很多车床运维和改装场景里，原厂金属端盖长期受切削液飞溅、铁屑堆积锈蚀后，更换这类注塑成型的塑料端盖是非常常见的选型方向。从实际使用场景来看，车床连续运转时尾部电机会持续产生热量，端盖不能做成完全封闭的结构，否则热量淤积会导致电机绕组温升过快，触发过热保护甚至烧毁线圈，因此设计时在端盖的环形侧壁上均匀开设了多道长条形通槽，这些槽的宽度经过实际验证控制在8mm，既能够保证空气对流形成顺畅的散热风道，又能阻挡加工过程中飞溅的大颗粒铁屑进入电机内部，避免铁屑刮擦电机绕组绝缘层造成短路故障。

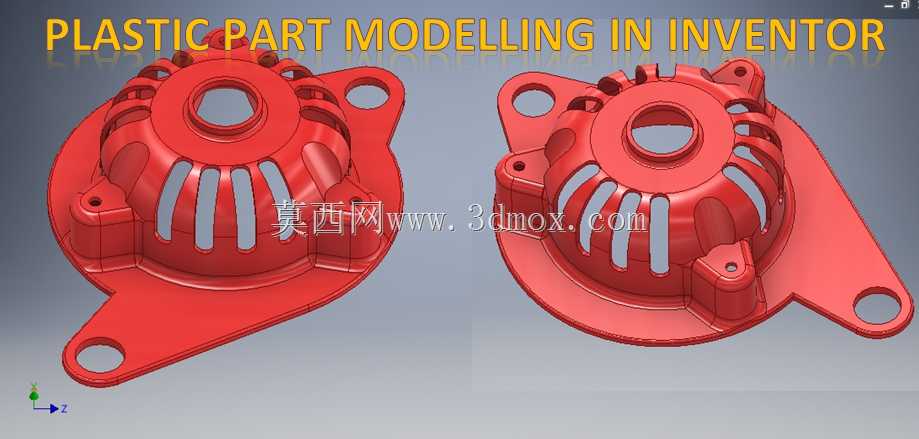

　　端盖的整体外形采用类圆盘式结构，最大外圆直径匹配CA6140车床配套Y系列电机的尾部安装止口，边缘延伸出三个带安装孔的固定耳，三个耳的位置呈120度均匀分布，安装孔的中心距严格对应电机端盖的螺纹孔位置，安装时不需要额外打孔改装，直接用M5的内六角螺钉就能完成固定，安装边界完全适配原厂安装位，不会和旁边的床头箱盖板、皮带护罩产生运动干涉。设计思路上没有采用复杂的曲面造型，所有加强筋都布置在端盖的内侧，从中心轴承位向外呈辐射状延伸到边缘固定耳位置，既能够提升端盖整体的结构强度，避免安装拧紧时出现开裂变形，又不会在外侧形成积屑的死角，日常清理时用车间压缩空气一吹就能把表面积攒的细碎铁屑、灰尘清理干净。

　　中心位置的凸台是对应电机尾部轴承的让位结构，凸台的内孔直径比电机输出轴尾部直径大2mm，既不会和转动的轴产生摩擦，又能限制大尺寸杂物从中心位置进入电机内部。端盖的材质选用玻纤增强PA66注塑成型，相比普通ABS材质，耐切削液腐蚀、抗冲击性能更好，车间里偶尔有工件掉落磕碰也不容易碎裂，长期在100度以内的工作温度下不会出现变形老化的问题。实际装配时需要注意，固定耳的安装面和电机端面之间要预留0.5mm的压缩量，加装薄橡胶垫片后再拧紧螺钉，既能起到密封减震的作用，又能避免塑料端盖因为硬接触受力不均产生开裂。侧壁的散热槽方向是顺着电机散热风叶的旋转方向开设的，风叶转动时带动的气流可以顺着槽道直接排出，

　　散热效率比垂直开槽的结构提升大概15%左右，连续8小时满负荷运转时，电机尾部的温度比用封闭金属端盖时低4-6度，能有效延长电机的维护周期。端盖底部的固定耳位置特意做了加厚处理，因为这个位置是安装时受力最大的点位，也是日常清理时最容易被扳手磕碰的位置，加厚到3mm的壁厚可以承受常规的装配力矩，不会出现拧裂的问题。边缘的圆角全部做了R2的过渡处理，没有尖锐的棱角，安装和维护时不会划伤操作人员的手套或者手部，符合车间设备的安全设计要求。
