开放式绿色能源用百叶箱气象监测装置

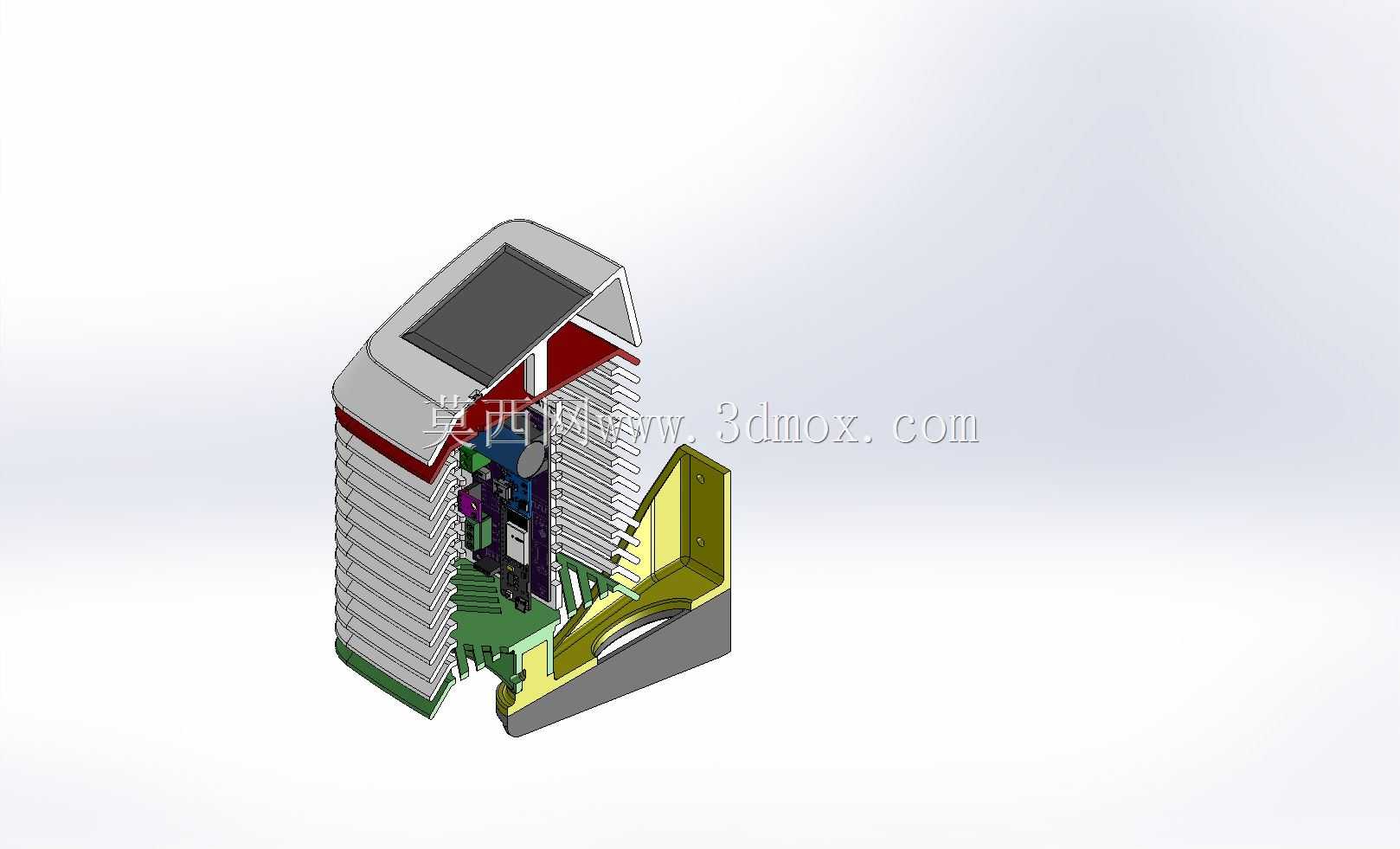

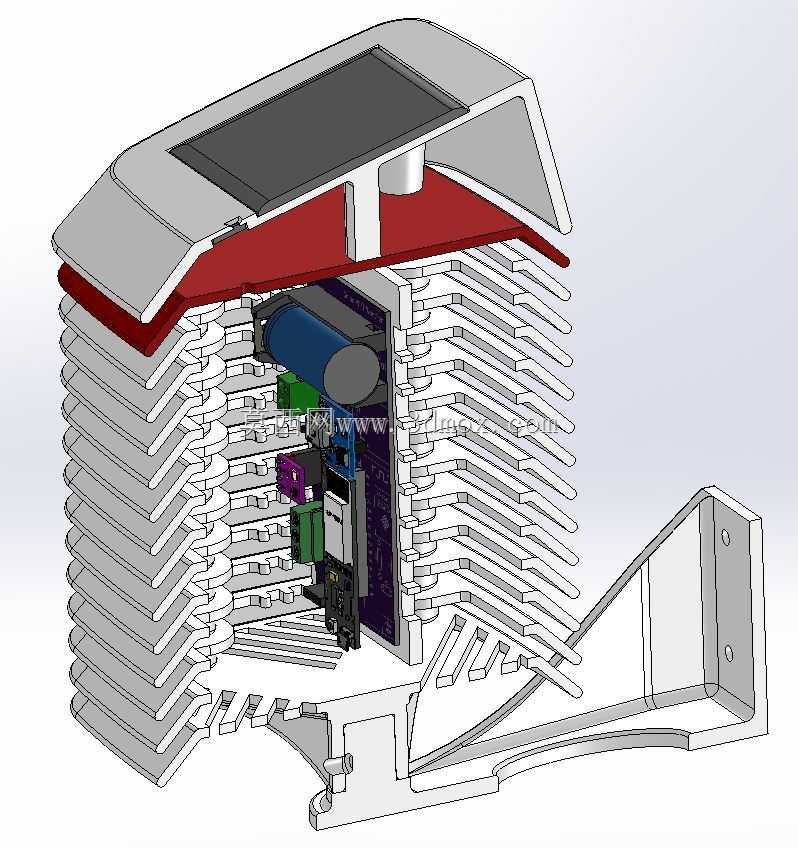

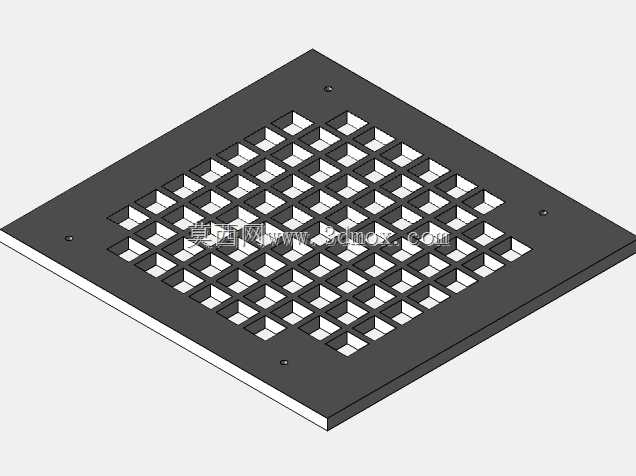

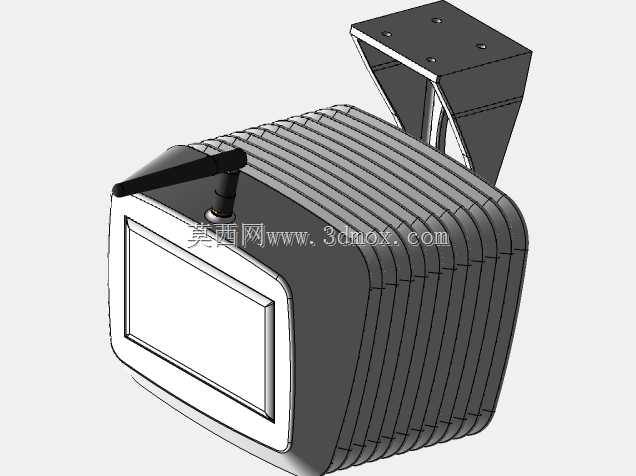

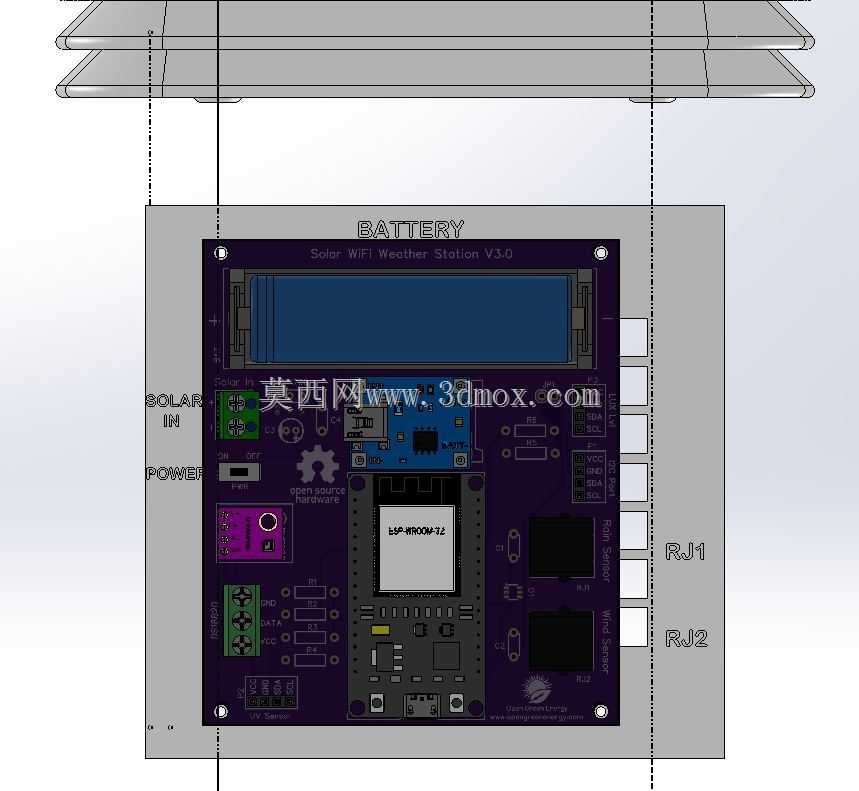

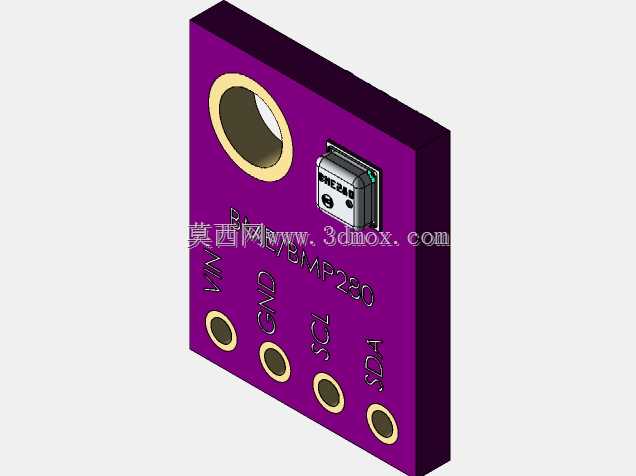

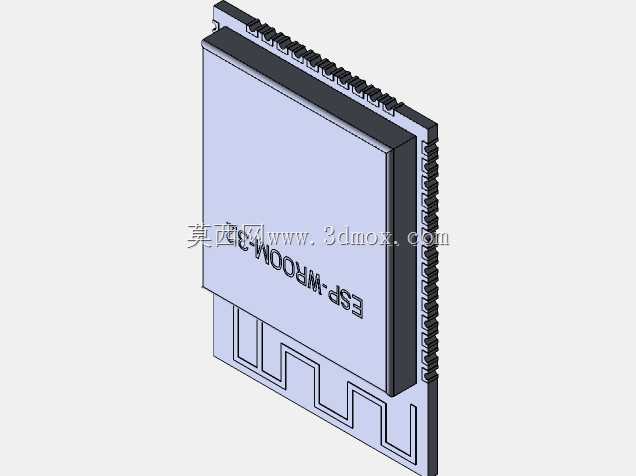

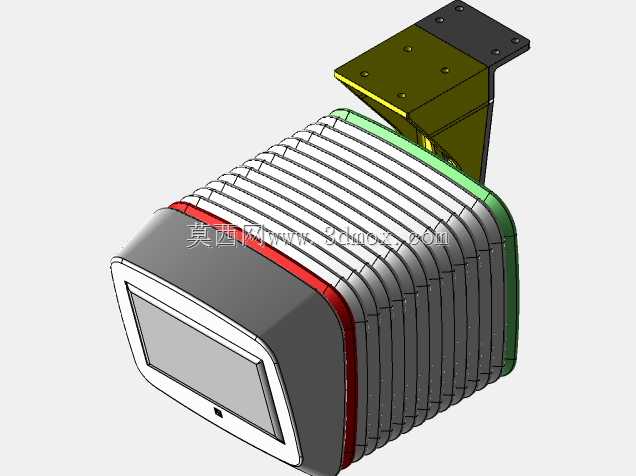

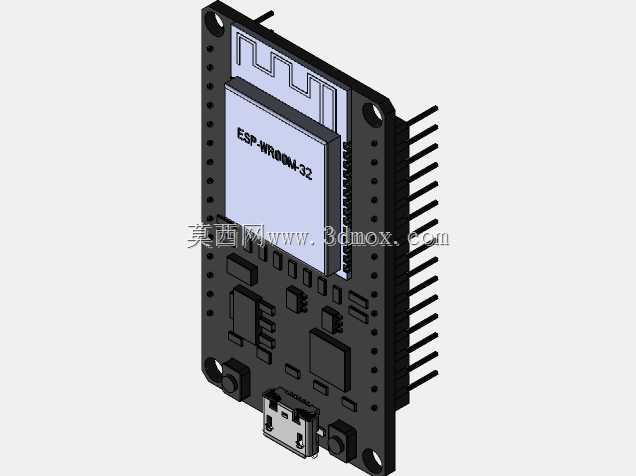

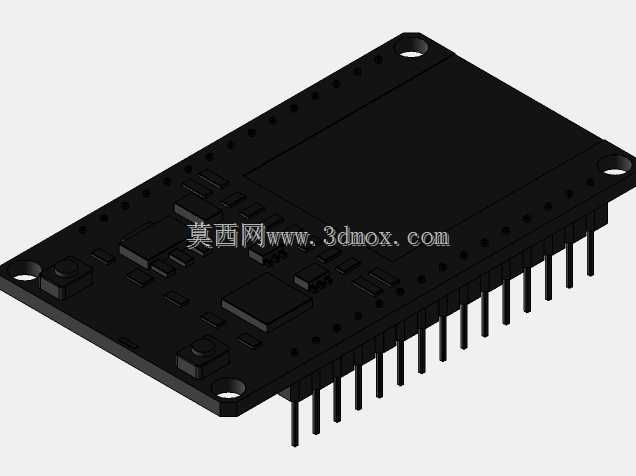

　　这套装置核心服务于户外分布式气象数据采集场景，适配农业大田墒情监测、园区微气候观测、光伏电站出力预判、校园气象科普站点等多类落地场景，解决传统气象监测设备防护不足、供电受限、安装适配性差的实际痛点。装置外层采用标准百叶箱结构设计，双层倾斜导流百叶可在保证内外空气流通的前提下，阻挡直射阳光、降水、扬尘直接接触内部传感单元，避免辐射升温、雨水侵入带来的测量误差，百叶间隙经过流场仿真校核，在常规3-5级户外风速下，箱内空气交换速率可满足温湿度测量的响应时间要求，同时不会因穿堂风导致传感数据跳变。内部核心集成ESP32主控板，板载电路预留了多类传感接口，可直接接入DS18B20温度传感模块、气压传感单元、湿度采集模块、雨量计数接口、

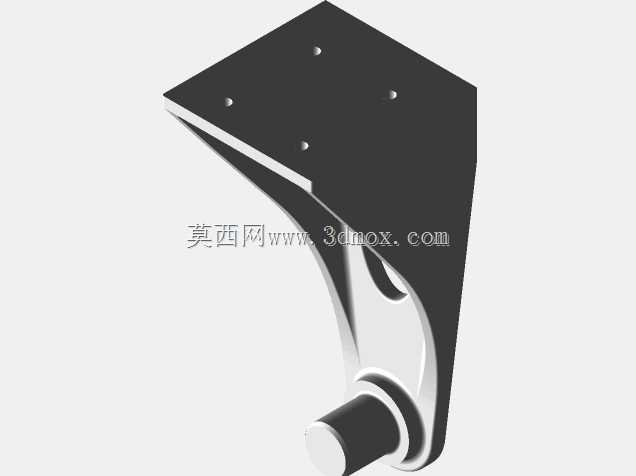

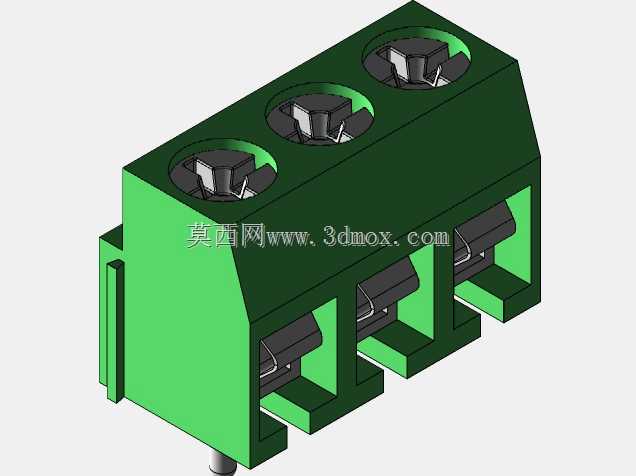

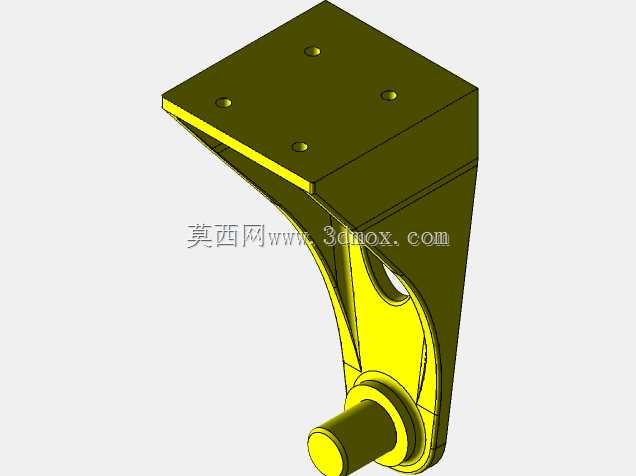

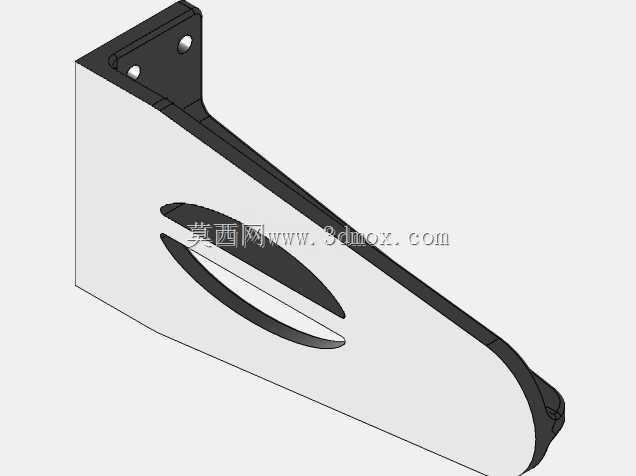

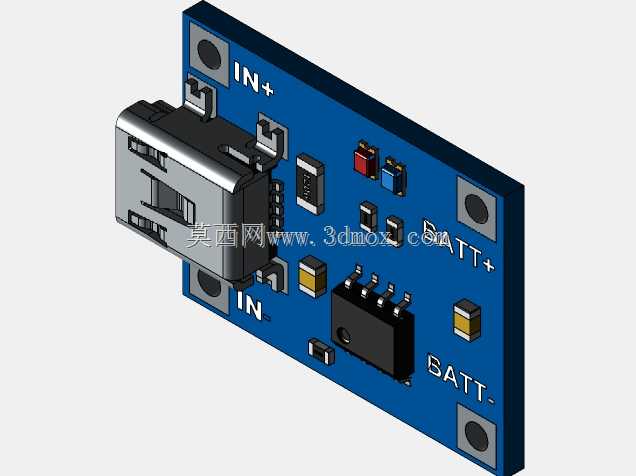

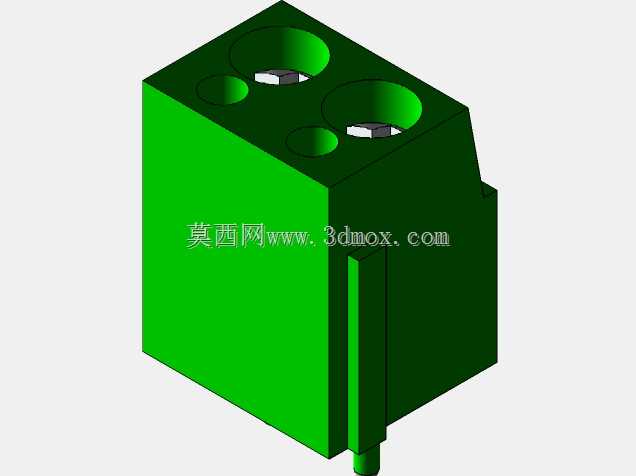

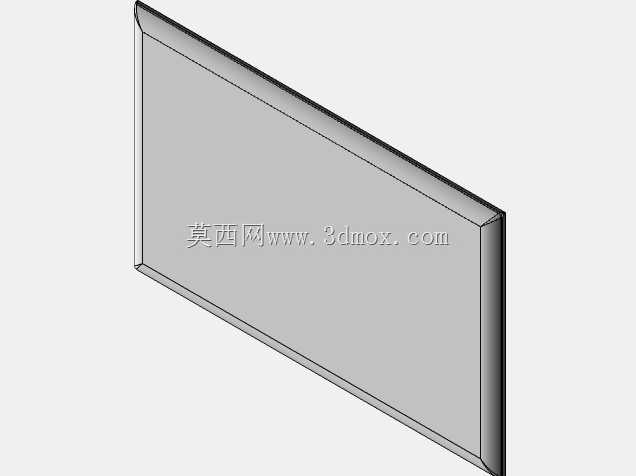

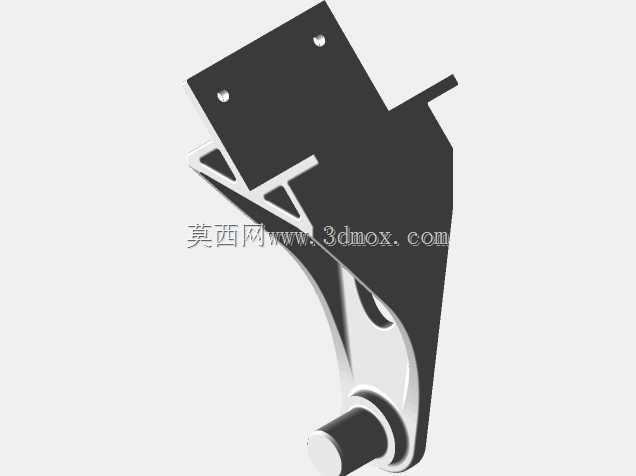

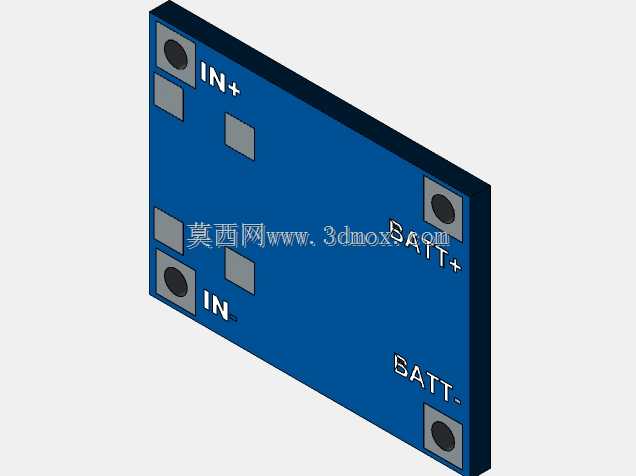

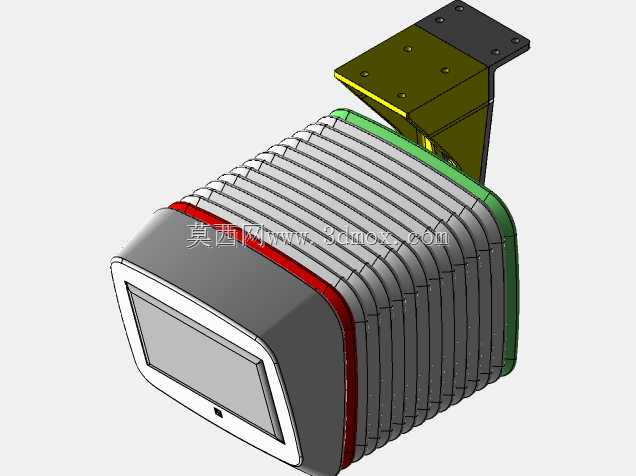

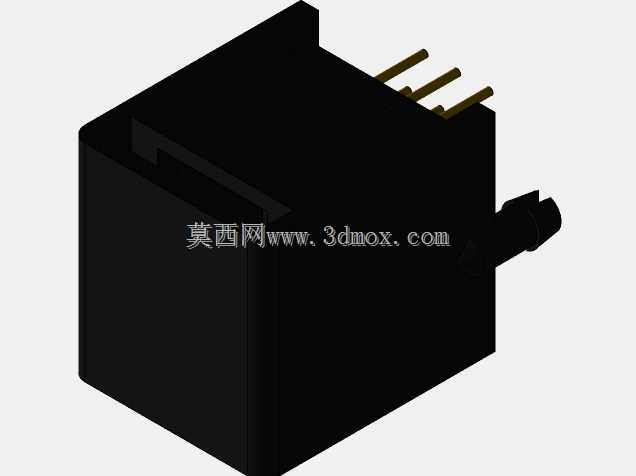

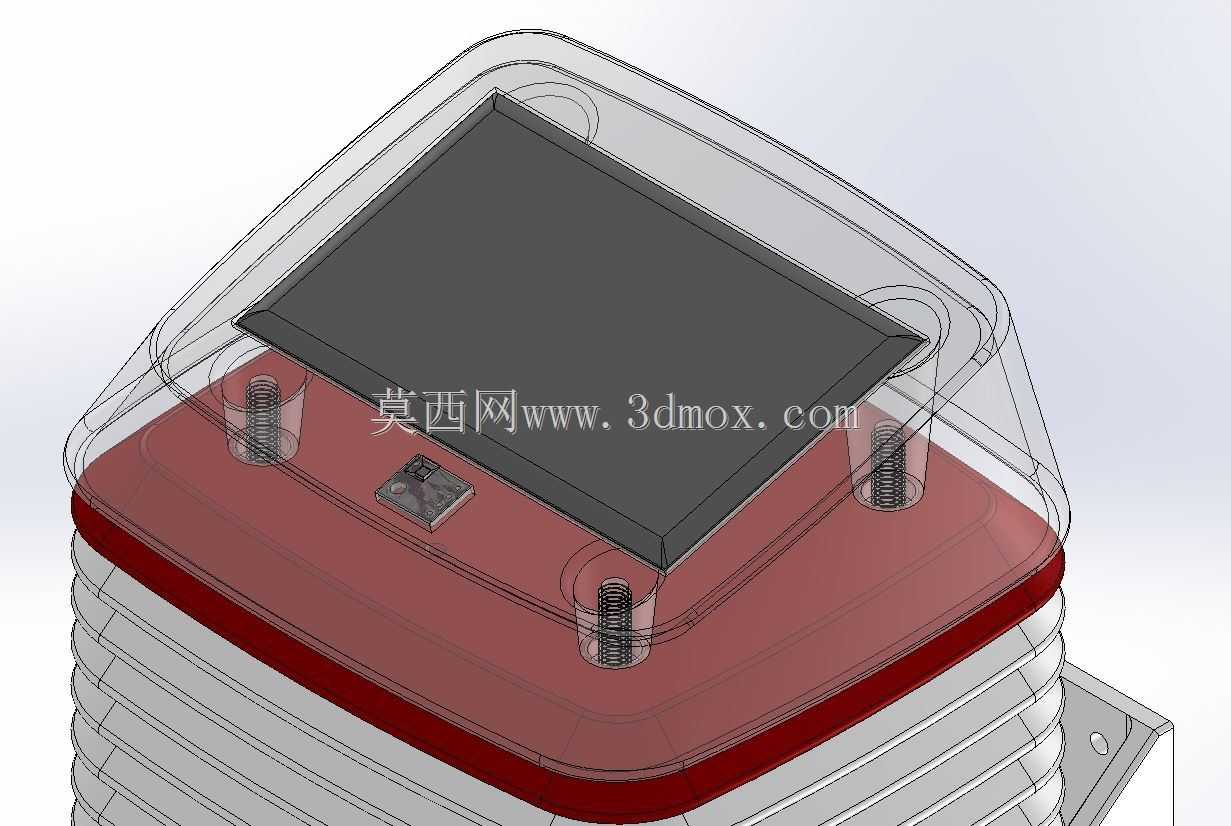

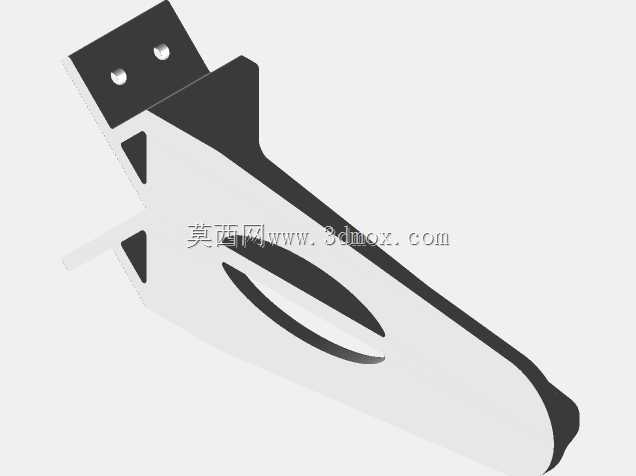

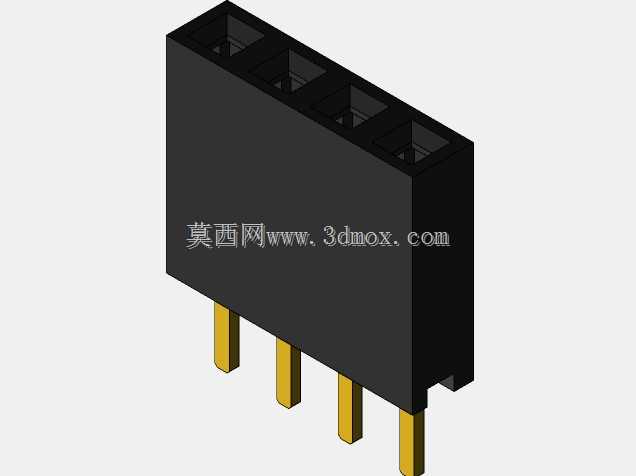

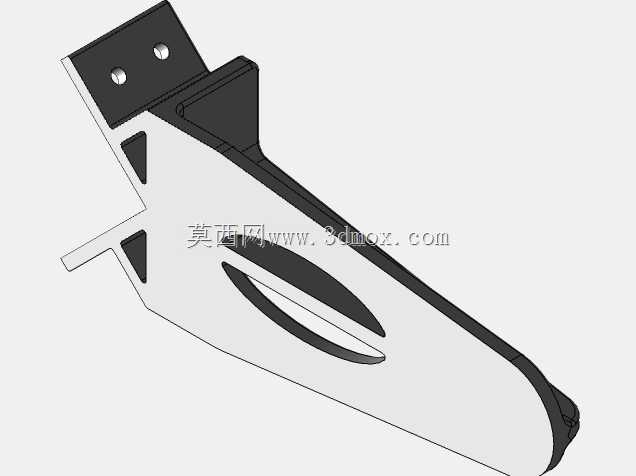

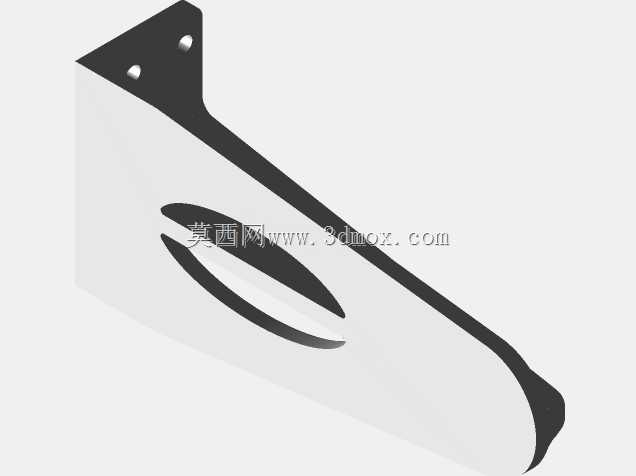

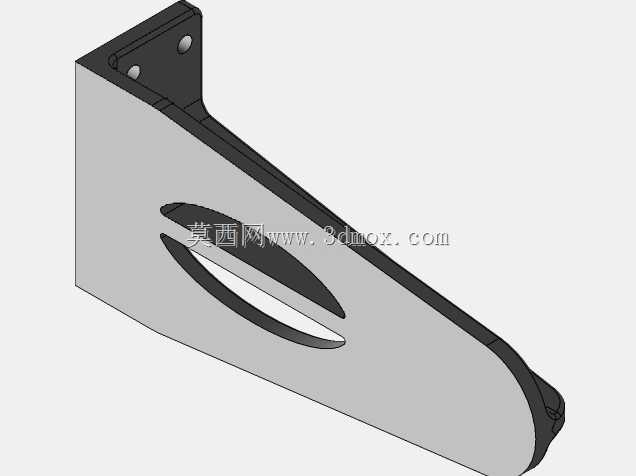

　　风速风向传感端子、紫外线检测模块以及勒克斯照度传感元件，所有接口采用RJ系列防呆接插件，现场布线时无需焊接，直接插接即可完成电气连接，降低户外施工的接线难度。供电部分采用太阳能输入搭配内置储能电池的方案，板载电源管理电路可自动完成太阳能输入的MPPT追踪、电池充放电保护、负载供电稳压，在连续7天阴雨天气下，仍可维持低功耗模式下的定时数据采集与传输，无需额外布设市电供电线路，适配无电网覆盖的偏远监测点位。本次结构迭代重点优化了安装适配性，新增的角落安装支座可适配方形立柱的角位固定场景，相比原有只能在立柱平面安装的结构，可根据场地全年太阳方位角调整安装朝向，最大化太阳能板的受光时长，同时降低立柱遮挡对风速风向测量的干扰。

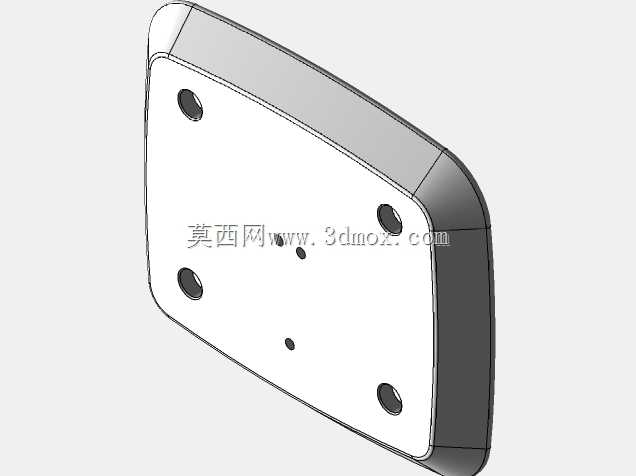

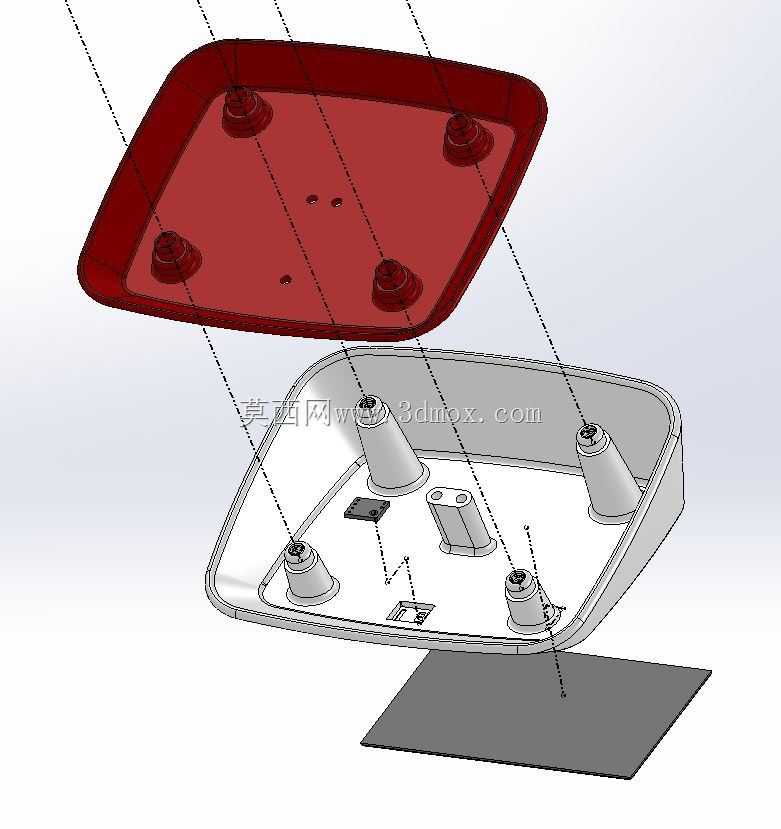

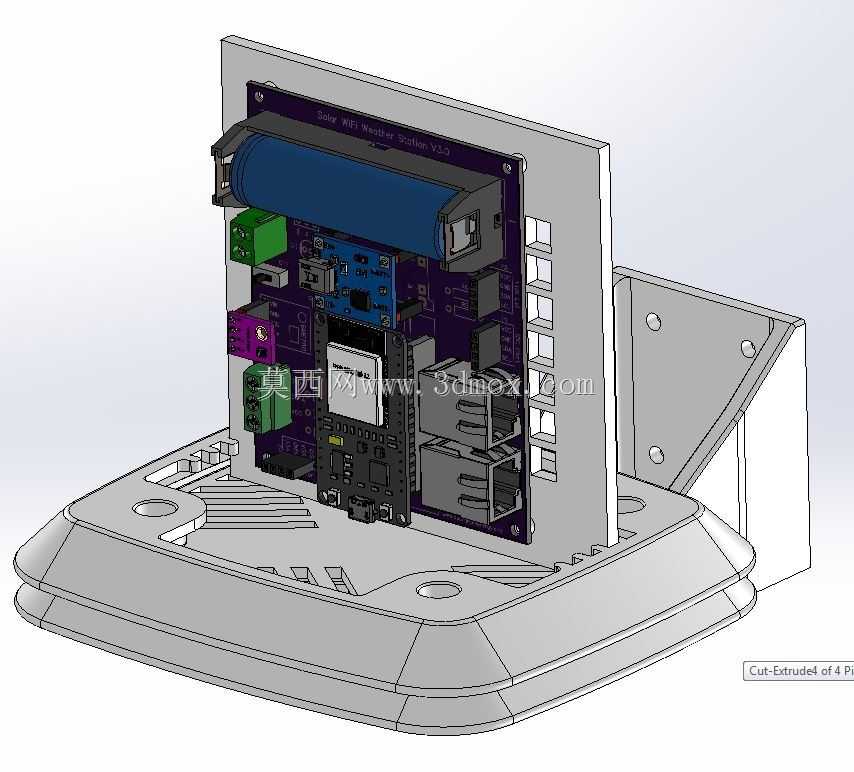

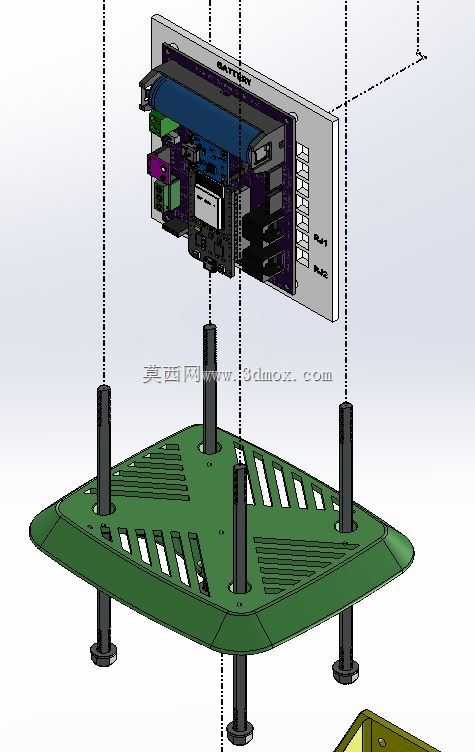

　　底部新增的支撑筋板直接与箱体内腔的安装螺柱连通，将原有悬空的PCB安装位的载荷直接传递到外部安装支座，解决了原有版本在大风工况下PCB板震颤导致接插件松脱的问题，结构刚度提升后可抵御沿海地区12级阵风的载荷冲击。安装边界方面，整套装置的外轮廓尺寸适配常规100-150mm直径的立柱安装，配套的固定抱箍可根据立柱实际尺寸调整锁紧范围，角落安装件的两个安装面呈90度夹角，贴合方形立柱的两个相邻立面，每个安装面预留2个M6的固定孔位，安装时可先将支座固定在立柱上，再将箱体整体扣合在支座上通过侧边锁止螺钉固定，单人即可完成现场安装作业，无需额外辅助吊装。结构设计时将所有外部接缝处都设置了导流止口，

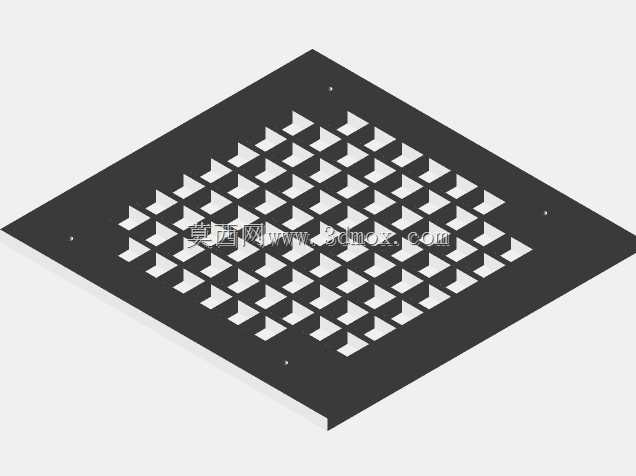

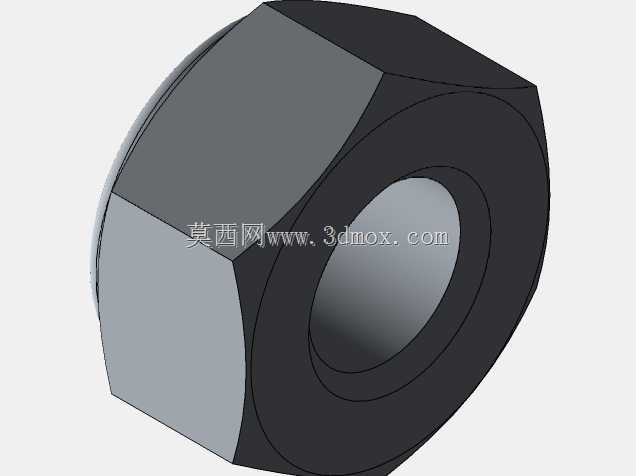

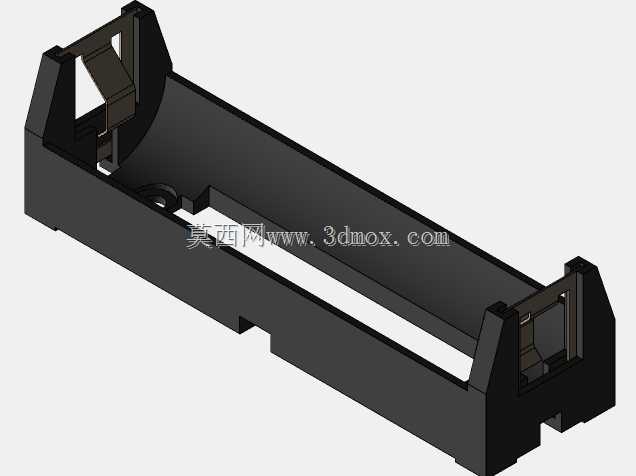

　　百叶层与箱体主框架的接缝处加装了发泡橡胶密封条，即使在暴雨天气下，雨水也会顺着百叶导流槽和止口边缘排出，不会渗入箱体内部腐蚀电路。内部PCB安装位预留了10mm的抬升间隙，避免极端凝露天气下电路板底部积露导致短路，电池仓单独设置在主控板侧方的隔离腔，与传感电路区域通过隔热挡板分隔，避免电池充放电的自身温升影响温湿度测量精度。考虑到户外长期使用的耐候性，所有外露结构件均采用抗UV的ABS材质或者304不锈钢紧固件，不会在长期紫外线照射下出现脆化、褪色问题，传感单元的进气位置设置了可更换的防尘滤网，可定期拆下清理积尘，避免滤网堵塞影响空气流通导致测量偏差。
