DIY四旋翼FPV航拍无人机机架模型

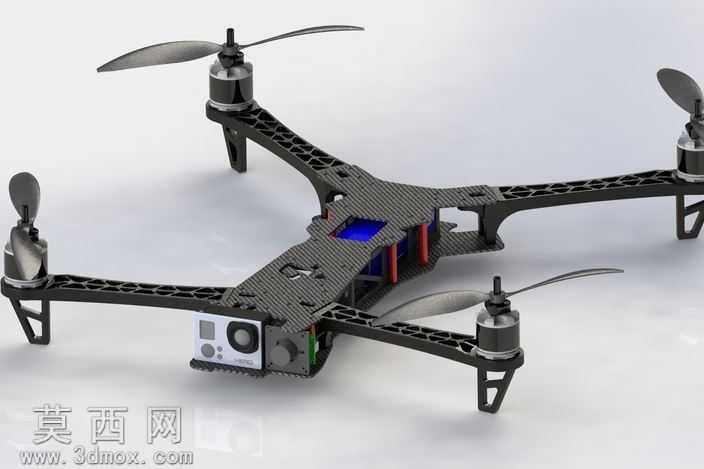

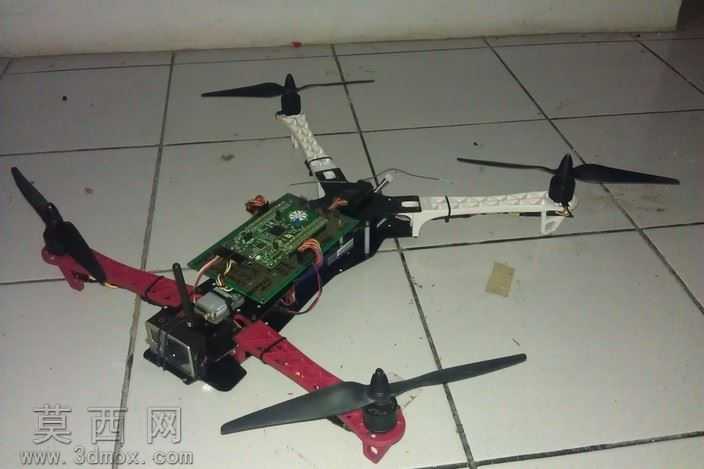

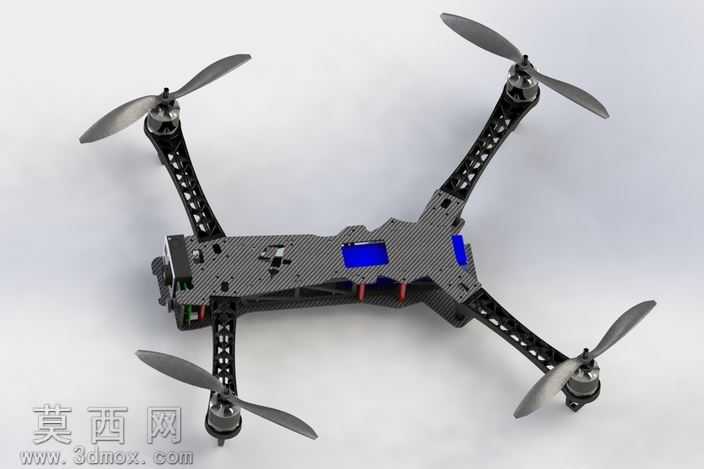

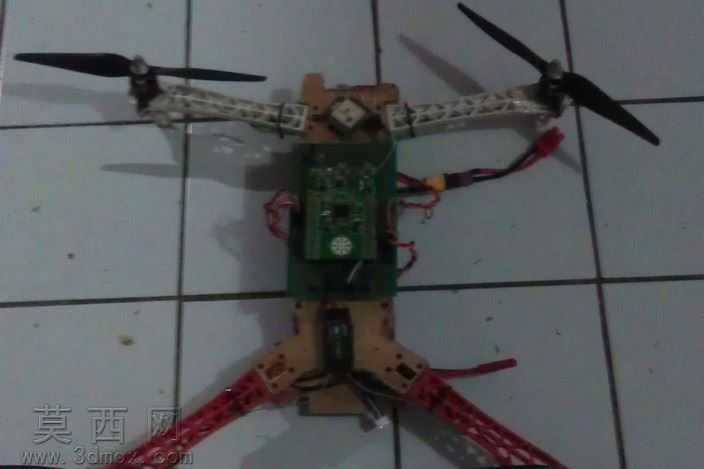

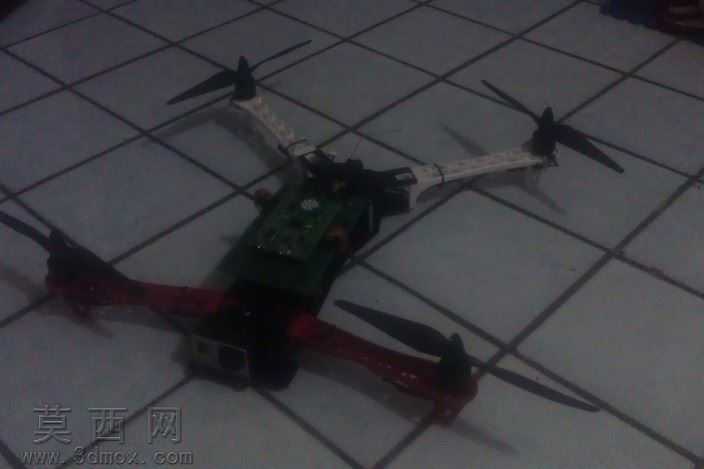

本作品为DIY四旋翼FPV航拍无人机的机架三维建模设计，整体采用X型四轴布局，建模过程中优先兼顾飞行稳定性与改装拓展性，针对开源飞控适配需求完成全结构参数化设计。建模阶段首先完成机臂主体的曲面构建，两前机臂采用红色工程塑料质感材质，两后机臂采用白色玻纤质感材质，每根机臂末端预留标准电机安装孔位，可适配9寸4.7螺距螺旋桨的安装需求，机臂与中心板的连接位置做了加厚加强结构，避免飞行过程中机臂震颤影响飞行精度。中心飞控安装区域做了下沉式凹槽设计，可完美容纳基于ARM架构的开源飞控主板，主板表面的电子元件、接线端口均做了等比例还原，飞控周边预留了电调、接收机、图传模块的布线槽位，走线空间规整，可避免线材干涉螺旋桨转动。机架前部预留了运动相机安装位，可适配CMUC5灰色萤火虫MV USB相机以及英雄3高清摄像头，摄像头安装框架做了减震海绵结构的建模还原，可降低飞行震动对航拍画质的影响。机架底部预留了电池绑带安装槽，可适配不同容量的锂聚合物电池固定，电池安装位置靠近整机重心点，可减少飞行过程中的重心偏移。材质渲染阶段，机臂部分分别赋予哑光红、哑光白的工程塑料材质，飞控主板赋予哑光绿PCB板材质搭配金属引脚质感，螺旋桨赋予哑光黑碳纤维质感，相机模块赋予亮黑塑料搭配透明镜头材质，整体渲染效果还原了DIY组装无人机的真实质感。设计过程中参考了多款开源四轴机架的成熟结构，针对FPV第一视角飞行的需求优化了前部相机的安装角度，预留了图传天线的安装位置，同时兼顾了机架的轻量化与结构强度，所有安装孔位均按照通用航模配件标准设计，可直接用于3D打印制作实体机架，也可作为DIY四轴无人机组装的结构参考，适配多款开源飞控固件，能够满足入门级FPV航拍、休闲飞行的使用需求。
