工业用铝制组合式支撑连接框架结构

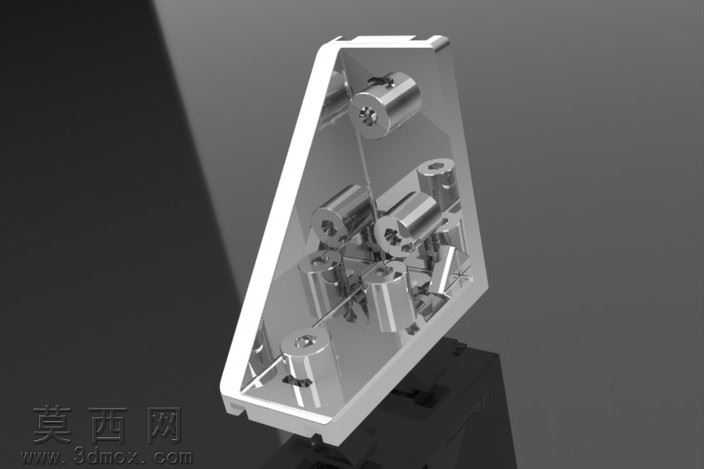

本作品采用三维参数化建模方式完成铝联合框架的全结构设计，建模过程中严格遵循工业铝构件的加工公差标准，对框架的每一处连接位、安装孔、支撑棱边都进行了精准的尺寸约束，确保模型可直接对接后续的加工生产环节。渲染阶段采用金属质感写实渲染方案，针对铝合金材质的特性，调整了材质的反射率、粗糙度与高光参数，还原出工业铝型材经阳极氧化处理后的细腻哑光金属质感，同时搭配柔和的影棚布光，通过侧光与轮廓光的组合，清晰呈现框架内部的嵌套结构与各组件的装配关系，让观者可以直观分辨不同构件的层次与位置。结构设计上，该框架采用斜向支撑的三角稳定构型，外侧为一体化折弯成型的铝制围边，内部集成了多组圆柱形安装基座、定位销孔与连接固定位，各组件之间通过预设的卡槽与紧固件点位实现无干涉装配，既保证了框架整体的结构强度，又预留了充足的功能拓展安装空间，可适配不同工业场景下的元器件搭载需求。设计思路围绕轻量化与高刚性的平衡展开，在框架非受力区域做了合理的减重处理，在受力集中的连接部位则增加了加厚补强结构，同时兼顾了装配的便捷性，所有内部构件都设计了对应的装配导向位，可大幅降低实际组装时的对位难度，减少装配工时。建模过程中对所有棱角都做了符合工业安全标准的倒角处理，避免锐边带来的安全隐患，同时对每一个安装孔的孔径、孔深、沉头尺寸都做了标准化标注，确保模型导出后可直接用于工程出图与数控加工，整体结构紧凑合理，兼具实用性与工业设计美感。
