斯特林发动机配套轴承安装座结构设计

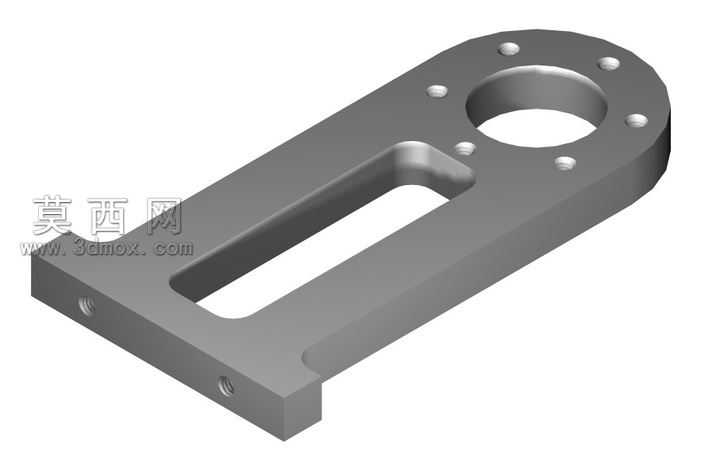

本模型为斯特林发动机配套的轴承安装承载构件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工工艺基准原则，以零件的安装底面作为首要设计基准，依次完成各特征的草绘、拉伸、切除、倒角等操作，确保所有尺寸公差符合通用机械五金配件的装配要求。模型渲染阶段采用哑光铝合金材质球，还原6061铝材经喷砂氧化后的表面质感，对零件的棱边做了0.2mm的微小倒角处理，既还原真实机加工零件的工艺细节，也避免渲染时出现锐利棱边的光影失真问题。结构设计上，零件一端设置带均布安装孔的圆形轴承容纳腔，腔体内径与标准深沟球轴承外径采用基轴制过渡配合，可实现轴承的精准定位与稳固承载，避免发动机运转过程中轴承出现径向窜动；零件主体延伸段开设长条形调节腰孔，可实现轴承座安装位置的横向微调，适配斯特林发动机传动机构的张紧调节需求，腰孔两侧设计有下沉式让位槽，可容纳内六角安装螺栓的头部，保证安装后零件表面无凸起干涉；零件侧面设置两个径向螺纹孔，可安装紧定螺钉实现轴承外圈的轴向锁止，防止轴承在高速往复运转过程中出现轴向移位。设计思路围绕斯特林发动机的实际运行工况展开，充分考虑零件的装配便捷性、位置可调性与结构刚性，在保证整体结构强度的前提下对非承载区域做了合理的减重优化，既降低零件的整体重量，也减少铝材的加工余量，适配小批量五金零件的机加工生产流程。模型所有特征均保留完整建模历史，可根据不同型号斯特林发动机的轴承尺寸、安装间距需求快速调整参数，生成适配不同工况的衍生结构，整体结构无冗余特征，所有孔位、槽体、安装面均符合机械设计的加工工艺要求，不存在无法加工的倒扣或薄壁脆弱结构，可直接导出工程图用于实际生产制造。
