丝杠传动三轴运动工作台结构设计

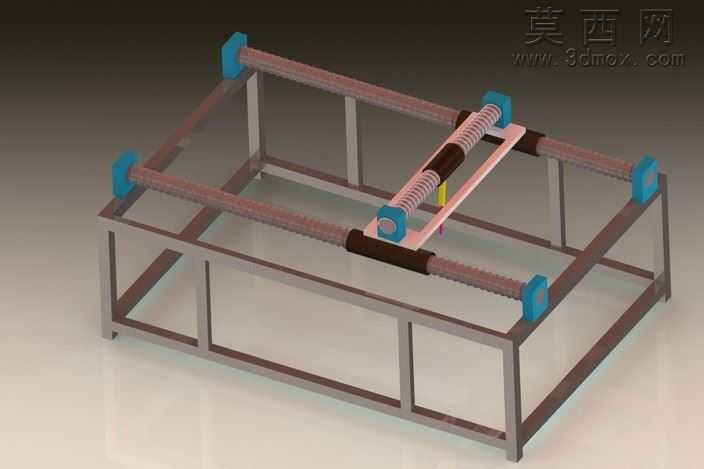

本作品为丝杠传动形式的三轴运动执行机构三维建模成果，建模过程严格遵循机械设计的尺寸配合规范，先从底部支撑框架开始搭建，采用方管型材拼接的框架式底座作为整机承载基础，建模时精准还原型材的拼接角度与连接位置，保证底座的结构刚性表现，为上层运动轴提供稳定的安装基准。完成底座建模后，依次搭建X、Y两个水平方向的传动轴系，两个水平轴均采用滚珠丝杠作为传动核心元件，搭配线性导轨作为运动导向部件，丝杠两端配置带座轴承作为支撑结构，保证丝杠转动时的同轴度与运转平顺性，导轨滑块与运动托板做固定配合约束，还原真实装配状态下的连接关系。Z轴垂直运动单元搭载在XY轴的交叉运动托板上，同样采用丝杠加导轨的传动导向组合，执行端预留了作业工具安装位，可适配不同的作业末端执行件。材质渲染阶段，对底部框架赋予哑光金属钢材材质，还原型材机架的磨砂金属质感；对丝杠、导轨等传动部件赋予光亮镀铬金属材质，表现精加工零件的表面光洁度；对端部的轴承座、固定块赋予蓝色工程塑料材质，区分不同功能的零部件，让整体结构的层级更加清晰。设计过程中重点考量了三个运动轴的行程匹配关系，保证各轴运动时不会出现结构干涉，同时合理排布各轴的驱动安装位，预留出电机、联轴器等驱动元件的装配空间，整体结构布局紧凑，传动路径清晰，可作为小型数控加工设备、点位作业自动化设备的基础运动载体，建模时所有配合关系均按照实际装配逻辑添加约束，可直观演示三个轴的联动运动过程，清晰展现三轴运动平台的传动原理与结构组成。
