发动机配气机构配套曲轴结构三维设计

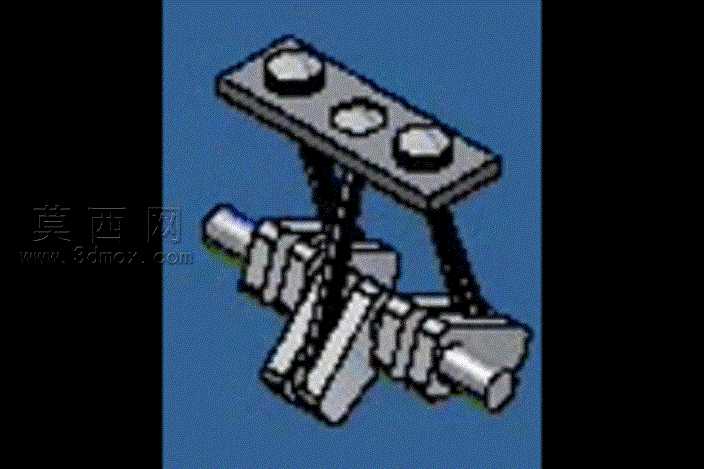

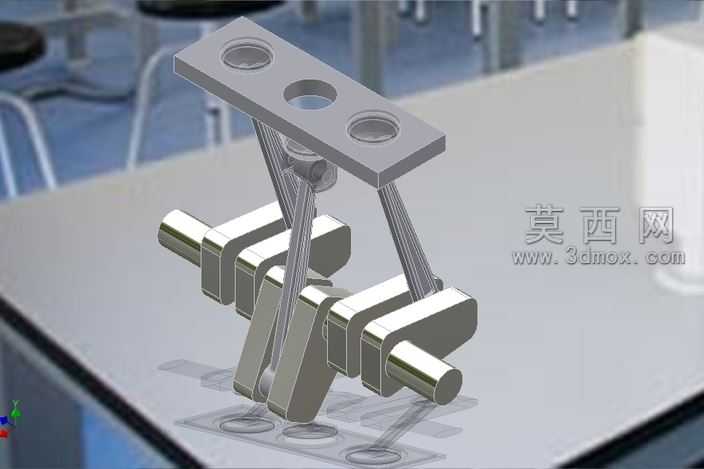

本作品为发动机动力系统核心传动部件曲轴的配套结构三维建模成果，建模过程依托主流三维设计软件完成，全程遵循机械设计规范与实际零部件加工装配逻辑。建模初期先梳理曲轴的功能定位与配套结构的装配关系，明确该曲轴需要配合上方气门驱动组件完成动力传递与正时驱动的核心作用，首先搭建曲轴的基础轴体结构，按照多缸发动机曲轴的曲拐排布逻辑，依次完成主轴颈、连杆轴颈、曲柄臂、平衡配重块的特征建模，对轴颈的过渡圆角、油道开孔等细节特征做了精细化处理，保证结构符合实际零部件的力学性能要求，避免应力集中问题。针对曲轴上方配套的气门摇臂固定座组件，建模时先完成安装基板的平面特征搭建，按照螺栓紧固的排布位置预留对应的螺栓安装孔，配套的六角紧固螺栓采用标准件参数化建模，保证螺纹特征、螺栓头部尺寸完全符合通用紧固件标准，连接基板与曲轴的传动链结构按照正时传动的运动逻辑做了装配约束，确保各部件之间不存在干涉问题。材质渲染阶段，对曲轴主体采用锻钢材质的质感表现，调整金属粗糙度、反光度参数还原钢制机加工零件的真实质感，对螺栓部件采用镀锌标准件的材质表现，安装基板采用铸铁材质的哑光金属质感，背景采用纯色工业蓝衬托主体结构，渲染时调整光照角度突出各部件的结构轮廓与装配层次。设计过程中重点考量了曲轴与配套组件的装配同轴度要求，对各轴段的同轴度约束、传动部件的连接间隙都做了参数化校验，既保证模型的外观展示效果，也确保结构符合实际机械设计的工程要求，可用于发动机结构教学、动力系统原理演示以及相关零部件的设计参考。
