定制入耳式助听器外壳结构设计

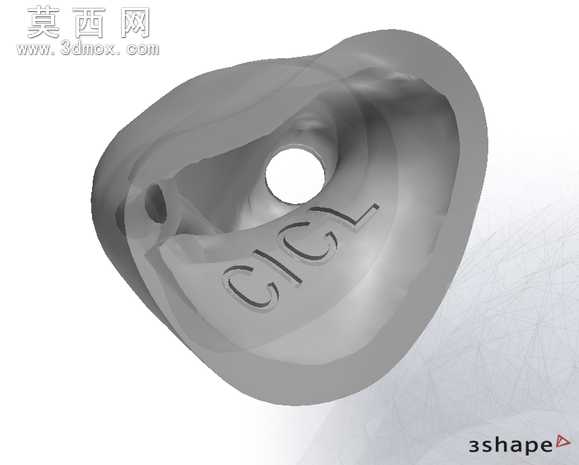

本作品为定制化入耳式助听器外壳的三维结构设计，建模过程围绕人体耳道佩戴的贴合性需求展开，首先参考真人耳印的三维扫描数据构建基础曲面，通过多轮曲面曲率调整保证外壳与耳道轮廓的适配度，避免佩戴时产生异物感与滑落问题。建模时优先处理壳体的壁厚均匀性，将整体壁厚控制在适配3D打印生产的合理区间，既保证壳体的结构强度，又尽可能压缩整体体积，提升佩戴的隐蔽性。壳体表面预留了对应助听器出声孔、麦克风拾音孔的精准开孔位置，开孔边缘做了顺滑的圆角过渡处理，避免生产时出现应力集中导致的开裂问题，同时减少开孔处对耳道皮肤的摩擦刺激。壳体外侧设计了品牌标识的凹陷刻字结构，刻字深度控制在不影响壳体整体强度的范围内，既满足产品标识的需求，又不会造成佩戴时的硌耳问题。材质设定上选用符合医疗级接触标准的光敏树脂材质预设，渲染时还原了树脂材质半透明哑光的质感，清晰展现壳体内部的腔体结构，内部腔体做了分仓式的结构设计，分别预留了受话器、电池、信号处理模块的安装卡位，卡位结构做了微小的倒扣设计，无需额外粘接即可实现内部元器件的初步固定，提升组装效率。设计过程中反复调整壳体的边缘弧度，将所有与皮肤接触的边缘都做了圆弧钝化处理，适配长时间佩戴的舒适度需求，同时在壳体对应耳甲腔的位置做了贴合人体工学的凹陷造型，进一步提升佩戴的贴合牢固度，即使日常活动也不易出现松动移位的问题。整体模型完成后经过了多次结构干涉检查，确保内部各元器件安装位不存在冲突，壳体外表面无尖锐凸起、破面等问题，可直接用于3D打印生产验证，也可作为同类定制耳内医疗辅具的结构设计参考。
