AR15配套mag井拉刀结构三维设计

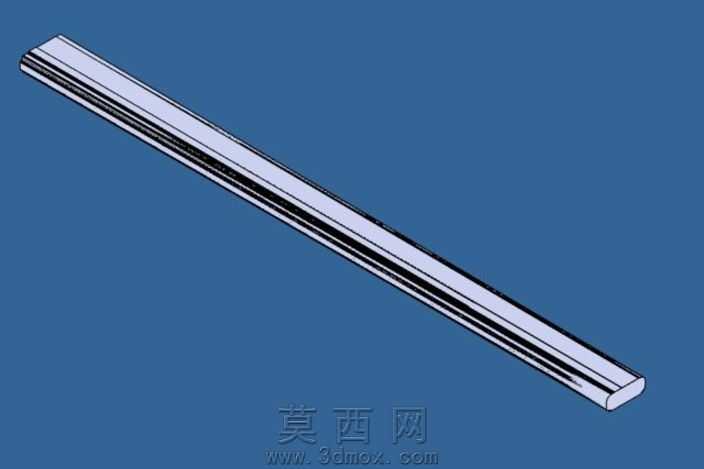

本模型为适配AR15弹匣井加工工序的专用拉刀三维结构设计，整体采用长条形等截面延展的主体构型，建模过程中优先保证刀具工作段的尺寸精度与形位公差合理性，通过三维软件的草图绘制、拉伸凸台、倒角切除等基础特征完成主体构建，针对拉刀的切削齿部、校准齿部以及导向引导段分别做了独立的特征细化，确保各功能段的衔接过渡顺滑无应力集中死角。材质设定上选用高速工具钢作为刀体基材，渲染时赋予金属哑光磨砂的表面质感，还原实际刀具经过热处理后的表面色泽与肌理，同时对刃口部位做了细微的高光处理，突出切削刃的锋利度特征。结构设计层面，严格遵循拉削加工的工艺逻辑，前端导向段设置了适配弹匣井预加工孔的导入锥度，保证拉刀进入工件时的同轴度，切削齿段按照齿升量逐齿递增的规则排布齿距与齿高，每齿预留合理的容屑空间，避免拉削过程中出现切屑堵塞刮伤工件表面的问题，尾部校准齿段设置了零齿升量的修光结构，用于保证加工后弹匣井内壁的尺寸精度与表面粗糙度，尾端设置了适配拉床夹头的装夹定位结构，确保拉削作业时刀具装夹稳固无窜动。设计思路围绕实际加工需求展开，针对AR15弹匣井的异形内孔加工场景，摒弃了传统铣削加工多工序装夹的繁琐流程，通过拉刀一次走刀即可完成成型面加工，建模过程中反复校验了各齿的切削角度、后角参数，保证刀具具备足够的切削锋利度与耐用度，同时对刀体的整体刚性做了仿真校验，避免长径比过大导致拉削过程中出现刀体变形让刀的问题，模型未添加多余的浮雕装饰结构，完全以实用加工功能为核心导向，后续可直接拆分导出各加工段的二维工程图，用于电火花线切割下料、齿形磨削等工序的生产加工，也可用于拉削工艺仿真、加工路径模拟等教学或生产验证场景。
