直列四缸发动机曲柄连杆机构动画模型

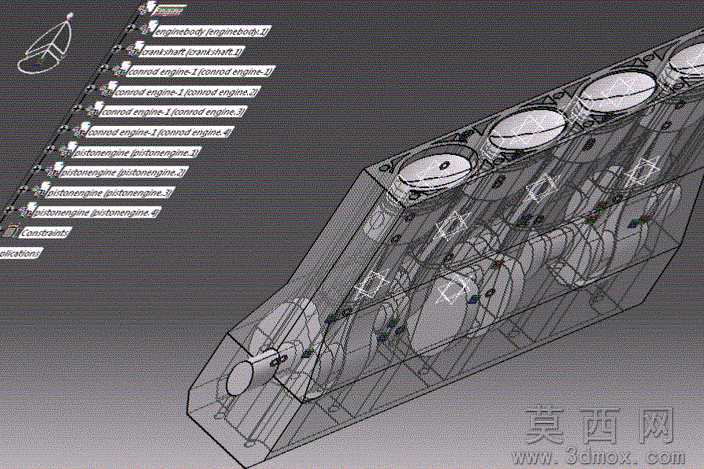

本模型为直列四缸发动机核心曲柄连杆机构的三维动画演示模型，建模过程中严格遵循内燃机曲柄连杆机构的运动学原理，采用自底向上的装配建模思路完成整体搭建。建模阶段首先完成单个气缸组件的参数化构建：对活塞部分按照典型汽油机活塞的结构特征，还原了活塞裙部、活塞销座、环槽的细节结构，保证活塞与气缸壁的配合间隙符合常规设计公差要求；连杆部分采用分体式结构建模，还原了连杆大头、连杆轴瓦、连杆小头衬套的装配关系，确保连杆与活塞销、曲轴曲柄销的配合约束准确；曲轴部分采用整体式建模思路，按照四缸发动机1-3-4-2的点火顺序，精准设置四个曲柄销的相位角互为180度，保证四个活塞的运动行程符合四冲程发动机的运动规律，同时还原了曲轴主轴颈、平衡块、曲轴前端输出端的结构特征。完成单个组件建模后，按照直列四缸的排布方式完成缸体部分的建模，缸体采用透明化材质设置，既还原了气缸体的基本轮廓结构，又能够在动画演示时清晰展示内部曲柄连杆机构的运动状态，避免缸体结构遮挡内部运动部件的展示效果。装配阶段添加了符合机械运动逻辑的约束关系：为活塞添加与气缸壁的滑动副约束，为连杆添加与活塞销、曲柄销的转动副约束，为曲轴添加与缸体主轴承座的转动副约束，通过驱动曲轴的定轴转动，即可带动四个活塞按照既定相位做往复直线运动，完整还原四缸发动机运转时内部部件的联动状态。材质设置上，对曲轴、连杆、活塞等运动部件采用金属质感材质，区分不同部件的材质表现，缸体采用半透明工程塑料质感材质，既保证结构辨识度，又能清晰展示内部运动过程。动画制作阶段按照发动机实际运转的运动节奏设置关键帧，保证曲轴转动与活塞往复运动的传动比准确，能够直观演示四缸发动机进气、压缩、做功、排气冲程中各部件的位置变化，清晰展现曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的核心工作原理，可用于内燃机结构原理教学、发动机结构认知演示场景，帮助观看者快速理解四缸发动机核心机构的运动逻辑与装配关系。
