四缸发动机核心部件运动仿真结构设计

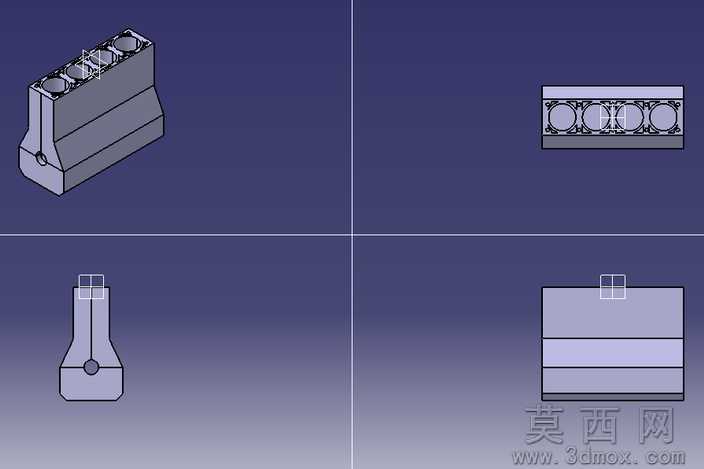

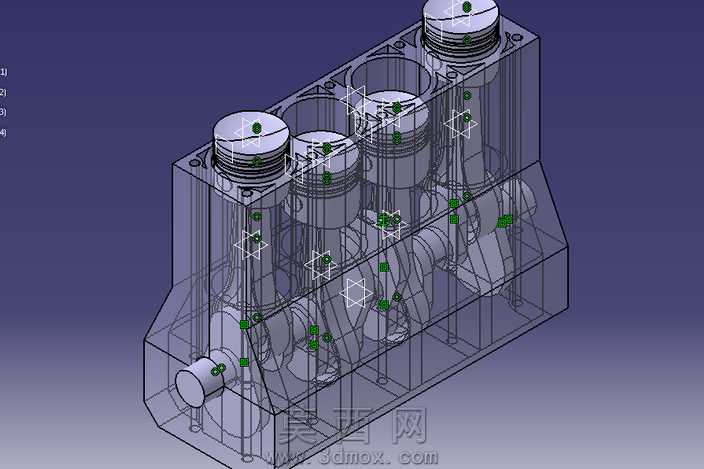

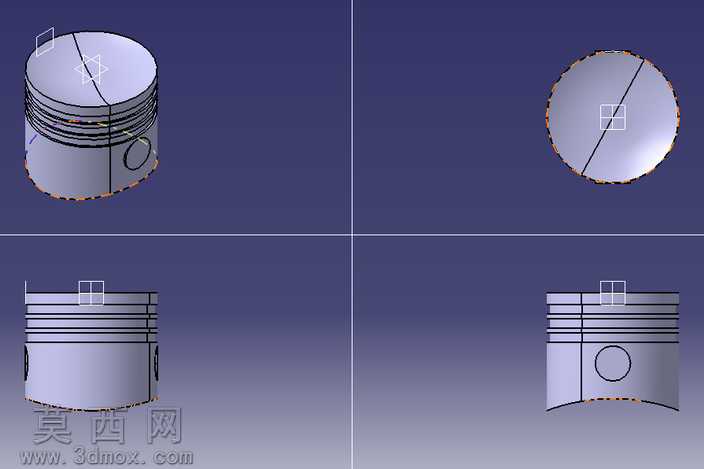

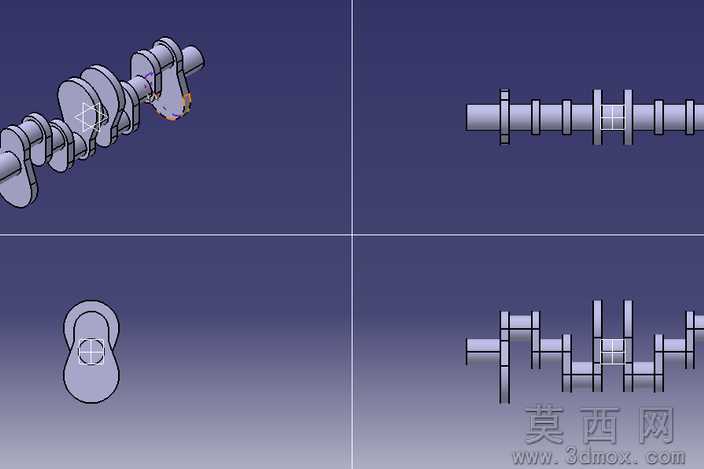

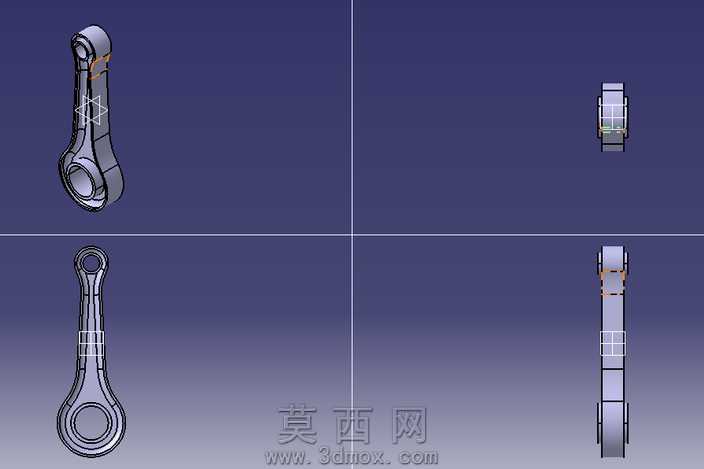

本设计围绕四缸发动机的核心运动组件展开，在三维建模环境中完成了活塞、连杆、曲轴三大核心部件的参数化建模，所有部件的尺寸均参考量产民用四缸发动机的通用设计规范设定，保证结构比例符合实际工程应用要求。建模过程中首先对活塞进行精细化构建，还原了活塞顶部的燃烧室凹坑结构、活塞环槽的分层排布、活塞销座的加强筋结构，同时对活塞裙部的型线做了适配运动需求的优化，避免往复运动过程中出现卡滞问题。连杆部分采用了分体式大端设计，建模时精准还原了连杆杆身的工字型截面结构，该结构能够在保证结构强度的前提下最大限度降低部件自重，减少曲轴运转过程中的往复惯性力，同时对连杆小端的衬套安装位、大端的轴瓦配合面都做了公差适配的结构预留，符合实际发动机的装配逻辑。曲轴部分的建模重点关注曲柄销的相位排布，四缸发动机的曲柄销按照1-3-4-2的点火间隔相位设置，相邻曲柄销的夹角为180度，保证运转过程中各缸的做功行程均匀分布，降低曲轴的运转振动。完成所有部件的独立建模后，在DMU运动仿真模块中完成了运动副的约束添加，分别为活塞与气缸壁添加了移动副约束，活塞销与连杆小端添加了转动副约束，连杆大端与曲柄销添加了转动副约束，曲轴与缸体支撑位添加了转动副约束，同时添加了对应的驱动参数模拟曲轴的额定运转转速。仿真过程中可直观观测到活塞的往复运动与曲轴旋转运动的转换过程，能够验证各部件在运动全行程中不存在干涉问题，同时可观测不同曲轴转角下各缸活塞的位置状态，匹配四缸发动机的做功顺序逻辑。材质设置上，活塞采用铝合金材质的渲染参数，还原其轻量化的材质特性，连杆与曲轴采用合金钢材质的金属质感，添加了对应的表面粗糙度与金属反光效果，整体渲染效果清晰展现各部件的结构细节与装配关系。整个设计完整还原了四缸发动机曲柄连杆机构的运动逻辑，可作为发动机结构原理教学、动力结构优化验证的数字化参考模型，通过运动仿真能够直观展示内燃机核心的动力转换过程，帮助理解曲柄连杆机构的运动特性与受力变化规律。
