牵引式地面整平作业装置结构设计

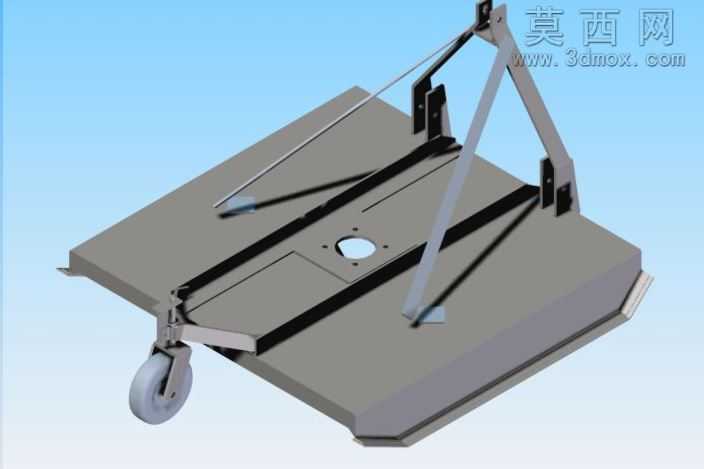

该三维模型采用主流三维机械设计软件完成全参数化建模，整体以地面整平作业的功能需求为核心设计逻辑，首先完成主体承载平板的基础建模，平板采用厚板实体结构，建模过程中对边缘做了倒角钝化处理，既避免应力集中问题，也还原实际加工的工艺特征，平板中心预留的圆形安装孔通过拉伸切除特征生成，孔位周边做了沉台结构设计，用于适配动力输入组件的安装定位，保证装配精度。模型的三点式支撑挂接结构是设计核心，上部的两组斜向支撑臂采用焊接式机架建模逻辑，支撑臂与主平板的连接位置设计了带安装孔的固定耳座，耳座通过凸台拉伸与螺栓孔阵列特征完成建模，可实现与牵引设备的快速挂接固定，支撑臂之间设计了横向加强筋结构，通过筋特征工具生成，有效提升整体机架的抗扭、抗弯折性能，避免作业过程中结构变形。前部的行走轮组件采用独立装配建模思路，轮架为叉型焊接结构，通过旋转副特征与主平板前端的连接座实现铰接，可适配不平整地面的起伏变化，保证作业过程中平板始终贴合地面，行走轮采用橡胶材质的外观渲染设置，轮面做了细微的纹理处理提升真实感，轮轴位置添加了轴承安装位的细节特征，还原真实部件的装配逻辑。渲染阶段采用哑光金属材质赋予主平板与支撑结构，模拟钢制构件经防锈喷涂后的表面质感，行走轮采用深灰色橡胶材质，挂接位置的固定件采用亮面镀锌金属材质区分不同部件，背景采用淡蓝色渐变环境光，突出模型的结构轮廓与装配关系。整体设计围绕牵引式地面作业的实用需求展开，各部件的连接位置、安装孔位、运动间隙都经过参数化校验，既保证结构强度满足作业负载要求，也兼顾了部件加工的工艺可行性，可直接用于作业设备的结构验证、装配模拟以及加工图纸的输出参考。
