车载折叠臂式液压抓木作业装置

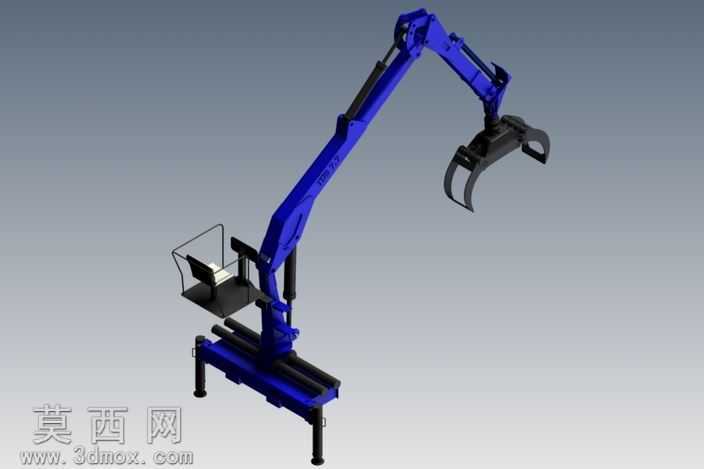

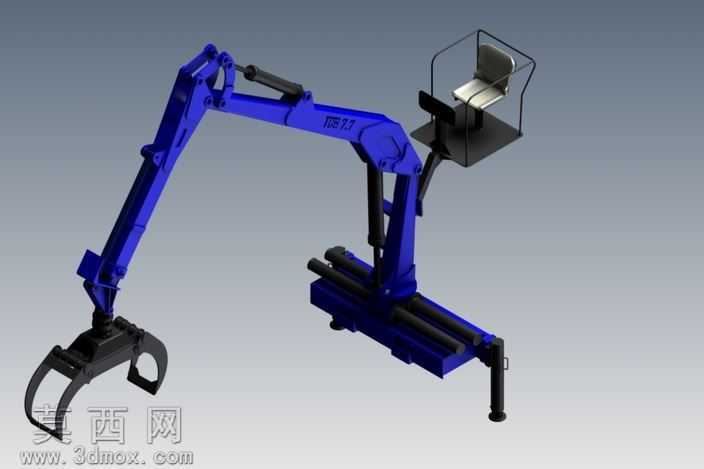

本模型为车载式折叠臂液压抓木作业装置，整体采用三维参数化建模方式完成，建模过程严格遵循机械设计的装配逻辑，对各部件的配合间隙、运动行程做了精准的约束设置，可完整模拟臂架折叠伸展、抓爪开合的全流程动作。模型主体臂架结构采用多段铰接式设计，从底座回转支撑结构开始，依次连接主举升臂、二级折叠臂、末端摆动连接段与抓爪总成，每段臂架的铰接位置均预留了液压油缸的安装位，建模时对油缸的缸筒、活塞杆、铰接耳板做了等比例还原，保证液压驱动逻辑与实际设备一致。底座部分采用车载安装式框架结构，设置了可伸缩的液压支腿结构，支腿底部带有支撑脚垫，用于作业时展开稳定整机，避免侧翻，底座上方集成了操作人员作业座椅与操作控制台，控制台的扶手、操作杆布局均参考实际林业作业设备的人机工程设计，保证操作视角可覆盖抓爪作业范围。材质渲染方面，臂架主体采用工业设备常用的亮蓝色金属漆面材质，调整了漆面的反光度与粗糙度参数，还原工程机械漆面的哑光金属质感；液压油缸部分采用镀铬亮面金属材质，与臂架漆面形成视觉区分；抓爪部分采用高强度耐磨钢材质，做了深色做旧质感处理，模拟抓取作业中接触木材产生的磨损质感；座椅部分采用黑色工程塑料与黑色皮革材质搭配，支腿、底座框架采用黑色防锈漆材质，不同部件的材质区分清晰，可直观分辨各结构的功能属性。设计思路上，该装置针对林业原木装卸、转运作业场景开发，折叠臂结构可在非作业状态下收折贴合车载底座，降低运输状态的整体高度与长度，提升车辆行驶通过性；作业时可通过多段臂架的协同动作，实现大范围内的灵活抓取，末端抓爪采用对开式弧形爪齿设计，爪齿带有向内的弯折弧度，可牢固环抱不同直径的原木，避免抓取过程中物料滑落；整体结构的载荷参数匹配7吨米的作业力矩，可满足常规林业作业的抓取重量需求，各铰接点的受力结构均做了加强处理，保证重载作业下的结构强度，模型完整还原了设备的所有结构细节，可用于作业原理演示、结构改进设计、虚拟装配验证等场景。
